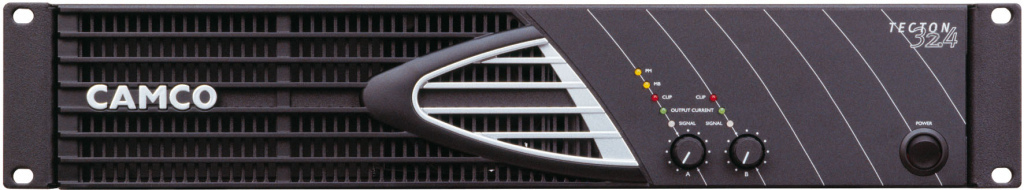

Tectonシリーズ
高い信頼性と、優れた音響性能を両立。
多様な音響システムに対応するスタンダードモデル。
出力パワーに応じて6モデルをラインアップ。
Tectonシリーズマニュアル
出力パワーに応じて6モデルをラインアップ。
Tecton 32.4 円（本体円）
Tecton 24.4 円（本体円
Tecton 28.2 円（本体円）
Tecton 22.2 円（本体円）
※以下は受注発注品（受注後の生産となります。）
Tecton 38.4 円（本体円）
Tecton 14.2 円（本体円）
※クリックすると拡大できます。
特徴
- スイッチング電源を採用し、本体の軽量と優れた電源効率を獲得。出力パワーに応じて6モデルをラインアップ。
- 可変速ファンによる高効率な冷却システムを採用。
- ステレオ、ブリッジモノ、パラレルモノの動作モードに対応し、背面パネルのスイッチで切替可能。
- 26ｄB/32ｄB/1.4Vのゲイン切替スイッチを背面パネルに搭載。
- ゲインの調整は聴感特性に合わせた41ステップのクリック付レベルコントロールを前面パネルに搭載。
- 背面パネルのリミッタースイッチでアタック時間の異なるFAST/SLOWの2種類のリミッターを選択可能。
- 背面パネルに不要な低域ノイズをカットする30/50Hzのハイパスフィルターを用意。
- 前面パネルには動作モードを表示するモードインジケーター、電流量に比例し明るさが変化するOutput Current LED、入力信号の存在を検知するSignal LED、出力信号がクリップすると点灯す るClip LEDなど、動作状況を素早く視認できる各種インジケーターを装備。
- 出力のショートやオープン、過熱や過電流、内部故障に対する各種保護機能を搭載。さらにDCや低周波からスピーカーを保護。

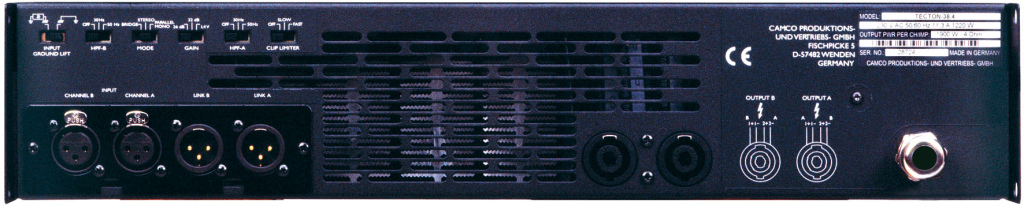

Tectonシリーズマニュアル 背面パネル
・Tecton38.4
※クリックすると拡大できます。
仕様
| Tecton38.4 |
Tecton32.4 |
Tecton24.4 |
|
|---|---|---|---|
| ステレオ出力(1kHz、THD 1%)2Ω | ― | ― | ― |
| ステレオ出力(1kHz、THD 1%)4Ω | 1,650W+1,6 |
1,490W+1,4 |
1,120W+1,1 |
| ステレオ出力(1kHz、THD 1%)8Ω | 1,100W+1,1 |
940W+940W | 725W+725W |
| ブリッジモノ出力(1kHz、THD 1%)4Ω | 2,760W | 2,200W | 1,400W |
| ブリッジモノ出力(1kHz、THD 1%)8Ω | 3,300W | 2,890W | 2,240W |
| ブリッジモノ出力(1kHz、THD 1%)16Ω | 2,200W | 1,880W | 1,450W |
| 周波数特性(8Ω) | 20Hz～20ｋHz、±0.15ｄB | ||
| S/N比(20Hz～20kHz、Aウェイト) | 116ｄB以上 | 115ｄB以上 | 115ｄB以上 |
| THD(20Hz～10kHz、8Ω) | 0.01％以下 | ||
| ダンピングファクタ | 400以上(8Ω、1kHz以下) | ||
| 入力インピーダンス | 14ｋΩ(バランス) | ||
| ゲイン設定 | 26dB、32dB、1.4Vから選択 | ||
| 入力コネクタ | XLR 2HOT(メス:入力)、XLR 2HOT(オス:リンク) | ||
| 出力コネクタ | 4Pスピコン×2 | ||
| インジケータ | Output Current、Signal、Clip、Mono Bridge、Parallel Mono | ||
| 電源 | AC100V、50/60Hz | ||
| 消費電力(電気用品安全法による) | 1,070W(4Ω) | 990W(4Ω) | 750W(4Ω) |
| 寸法(幅×高×奥行) | 483×89×331mm | ||
| 質量 | 9.4kg | ||
| Tecton28.2 |
Tecton22.2 |
Tecton14.2 |
|
|---|---|---|---|
| ステレオ出力(1kHz、THD 1%)2Ω | 1,380W+1,3 |
1,100W+1,1 |
700W+700W |
| ステレオ出力(1kHz、THD 1%)4Ω | 1,025W+1,0 |
760W+760W | 550W+550W |
| ステレオ出力(1kHz、THD 1%)8Ω | ― | ― | ― |
| ブリッジモノ出力(1kHz、THD 1%)4Ω | 2,760W | 2,200W | 1,400W |
| ブリッジモノ出力(1kHz、THD 1%)8Ω | 2,050W | 1,520W | 1,100W |
| ブリッジモノ出力(1kHz、THD 1%)16Ω | ― | ― | ― |
| 周波数特性(8Ω) | 20Hz～20ｋHz、±0.15ｄB | ||
| S/N比(20Hz～20kHz、Aウェイト) | 113ｄB以上 | 111ｄB以上 | 108ｄB以上 |
| THD(20Hz～10kHz、8Ω) | 0.01％以下 | ||
| ダンピングファクタ | 400以上(8Ω、1kHz以下) | ||
| 入力インピーダンス | 14ｋΩ(バランス) | ||
| ゲイン設定 | 26dB、32dB、1.4Vから選択 | ||
| 入力コネクタ | XLR 2HOT(メス:入力)、XLR 2HOT(オス:リンク) | ||
| 出力コネクタ | 4Pスピコン×2 | ||
| インジケータ | Output Current、Signal、Clip、Mono Bridge、Parallel Mono | ||
| 電源 | AC100V、50/60Hz | ||
| 消費電力(電気用品安全法による) | 1,008W(2Ω) | 1,270W(2Ω) | 860W(2Ω) |
| 寸法(幅×高×奥行) | 483×89×331mm | ||
| 質量 | 9.4kg | ||
※瞬間出力値
