Vortex シリーズ
大規模SRシステムに対応する安定した高出力と優れた音響性能を実現。
ツアー用パワーアンプのフラグシップモデル。

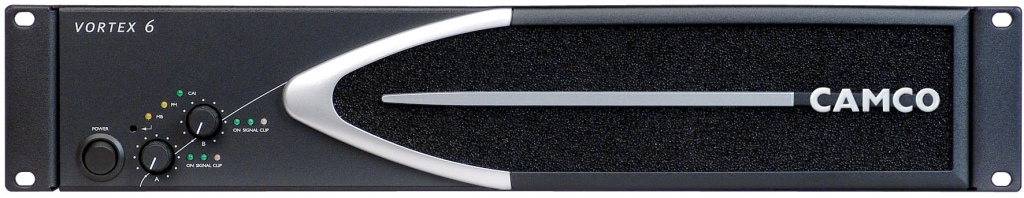

Vortex 6（2チャンネルモデル）

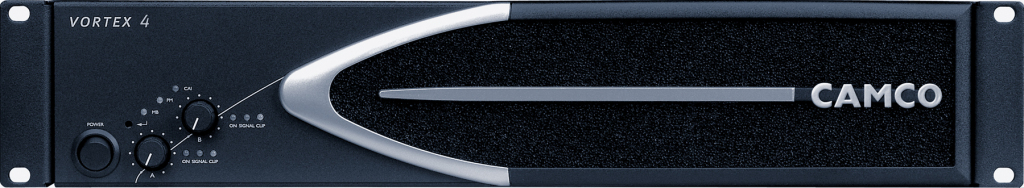

Vortex 4（2チャンネルモデル）

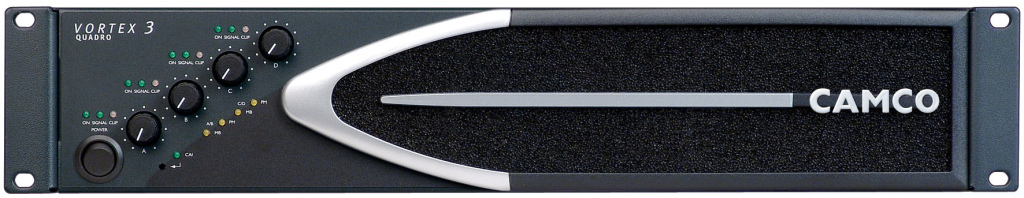

Vortex 3 Quadro（4チャンネルモデル）
・Vortex 3 Quadro
ツアー用パワーアンプのフラグシップモデル。
・2チャンネルモデル
Vortex 6 円 (本体円)
Vortex 4 円 (本体円)
・4チャンネルモデル
Vortex 3 Quadro 円（本体円）
・2チャンネルモデル
Vortex 6（2チャンネルモデル）
Vortex 4（2チャンネルモデル）
・4チャンネルモデル
Vortex 3 Quadro（4チャンネルモデル）
※クリックすると拡大できます。
特長
- DCA(Digita
l Controlled Attenuator )を搭載しロスの少ないゲイン調整を実現。 - EtherCAI モジュールに対応。
- スイッチング電源を採用し、本体の軽量化と優れた電源効率を獲得。
- 可変速ファンによる高効率な冷却システム。
- 背面パネルで、信号ロスの少ないクリップリミッタとスピーカプロテクトリミッタを選択可能。
- 聴感特性に合わせた41 ステップのクリック付レベルコントロール。
- 動作状況を素早く視認できる各種インジケータを前面パネルに装備。
- 26ｄB/32ｄB/1.4Vのゲイン切替スイッチを背面パネルに搭載。
- 出力のショートやオープン、過熱や過電流、内部故障に対する保護機能を搭載。さらにDCや低周波からスピーカを保護。
- ステレオ、ブリッジモノ、パラレルモノの動作モードに対応し、背面パネルのスイッチで切替可。
Vortexシリーズマニュアル背面パネル

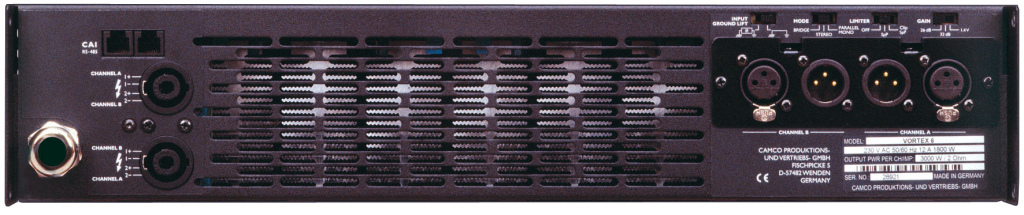

・Vortex 6 & Vortex 4

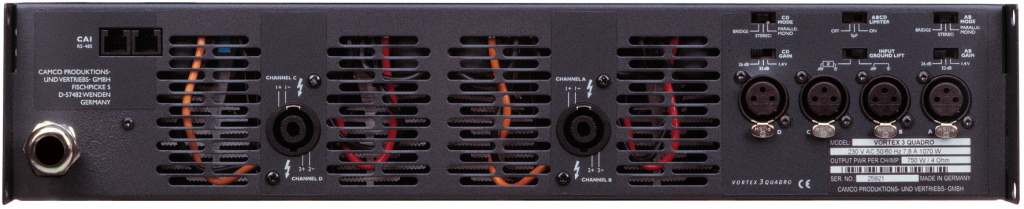

・Vortex 3 Quadro
※クリックすると拡大できます。
仕様
| Vortex 6 | Vortex 4 | Vortex 3 Quadro | |
|---|---|---|---|
| ステレオ出力(1kHz、THD 1%)2Ω | 3,000W+3,0 |
2,000W+2,0 |
― |
| ステレオ出力(1kHz、THD 1%)4Ω | 2,100W+2,1 |
1,500W+1,5 |
740W×4 |
| ステレオ出力(1kHz、THD 1%)8Ω | 1,200W+1,2 |
920W+920W | 450W×4 |
| ブリッジモノ出力(1kHz、THD 1%)2Ω | ― | ― | ― |
| ブリッジモノ出力(1kHz、THD 1%)4Ω | 6,000W | 4,000W | ― |
| ブリッジモノ出力(1kHz、THD 1%)8Ω | 4,200W | 3,000W | 1,480W+1,4 |
| 周波数特性(8Ω) | 20Hz～20ｋHz、±0.15ｄB | ||
| S/N比(20Hz～20kHz、Aウェイト) | 110ｄB以上 | 108ｄB以上 | 106ｄB以上 |
| THD(20Hz～10kHz、8Ω) | 0.01％以下 | ||
| ダンピングファクタ | 400以上(8Ω、1kHz以下) | ||
| 入力インピーダンス | 40ｋΩ(バランス) | ||
| ゲイン設定 | 26dB、32dB、1.4Vから選択 | ||
| 入力コネクタ | XLR 2HOT(メス:入力)、 XLR 2HOT(オス:リンク) |
XLR 2HOT (メス:入力)×4 | |
| 出力コネクタ | 4Pスピコン×2 | 4Pスピコン×2 | |
| CAIネットワークコネクタ | RJ-12 | ||
| インジケータ | ON、Signal、Clip、Mono Bridge、Parallel Mono、CAI | ||
| 電源 | AC100V、50/60Hz | ||
| 消費電力(電気用品安全法による) | 1,800W(2Ω) | 1,450W(2Ω) | 1,140W(4Ω) |
| 寸法(幅×高×奥行) | 483×89×446mm | ||
| 質量 | 12.0kg | 11.7kg | 10.7kg |
※瞬間出力値
