DATAD

DATAD_表題

LINET MASTER
LINET SWITCH
ATEC
LINET MASTER_3dLINET MASTER
LINET SWITCH_3dLINET SWITCH
ATEC_3dATEC
※クリックすると拡大できます。

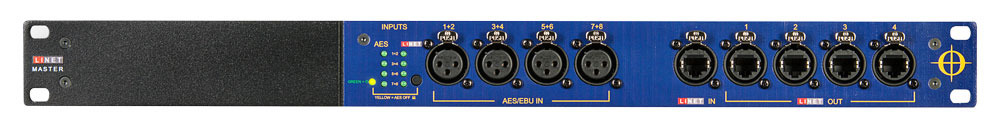

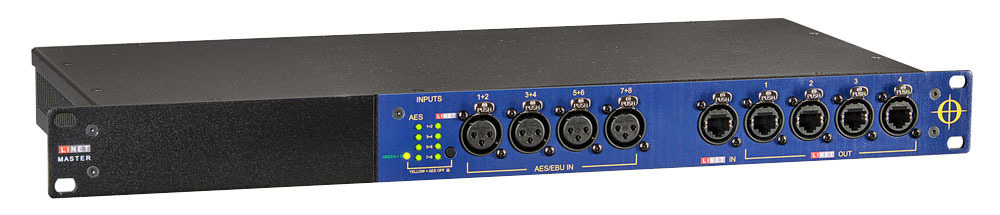

LINET MASTER

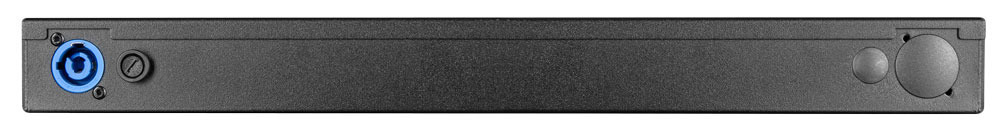

LINET MASTER_rear
※クリックすると拡大できます。

■ 最大8チャンネルのAES/EBUの音声信号をひとつにまとめて4分配し、大型システムのセットアップを簡潔にします。
■ 44.1~192kHzに対応する高品位なサンプリングレートコンバーターと低ジッターのワードクロックを搭載。
■ リクロックとゲイン補正により、CAT5eケーブルで300m、CAT7ケーブルであればそれ以上の長距離伝送が可能。確実な同期による卓越した音声伝送を保証します。


・ 4×AES/EBU入力(4×2ch)
・ 1×LiNET入力(1×8ch)
・ 4×LiNET出力(4×8ch)
・ 高精度のワードクロックを搭載
・ サンプリングレート44.1~192kHzに対応
・ リダンダント用の電源を搭載
・LINET SWITCHと一緒に使用して、リダンダントが可能
・CAT5ケーブルですべてのLINUSアンプとラックに接続可能

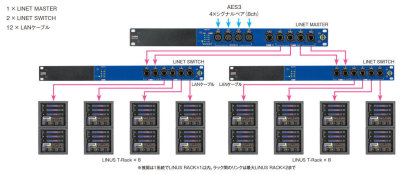

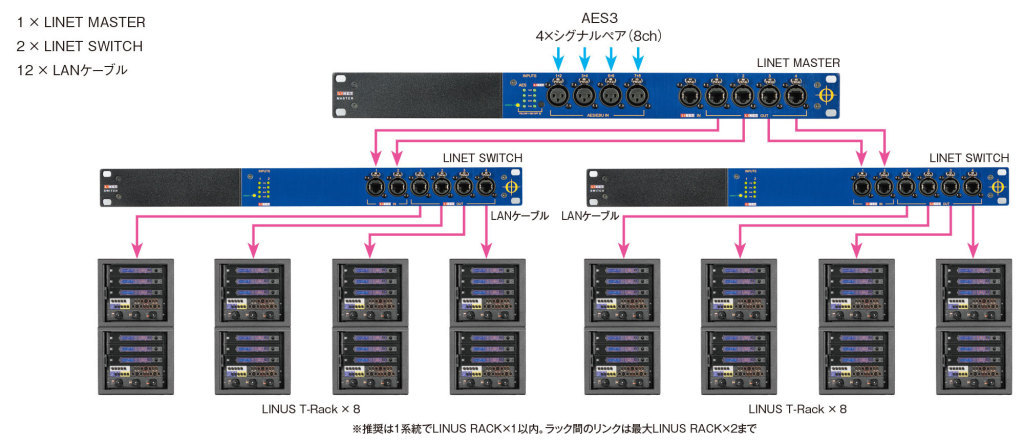

大規模セットアップ1
※クリックすると拡大できます。

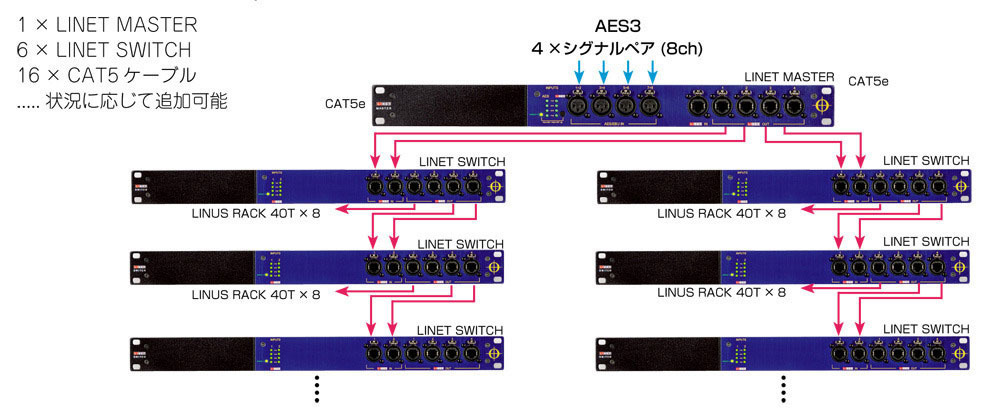

大規模セットアップ2

※クリックすると拡大できます。

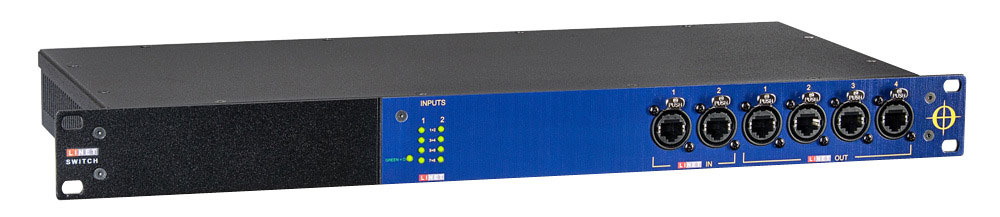

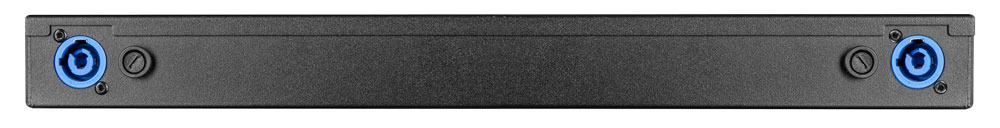

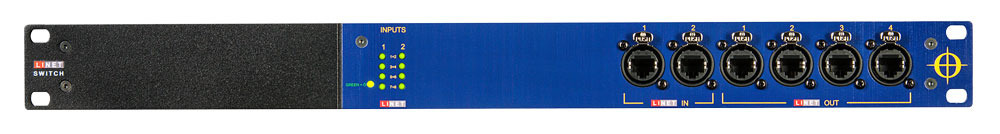

LINET SWITCH_frontLINET SWITCH_rear
※クリックすると拡大できます。
■ LINET MASTERからLINET SWITCHのLiNET入力を2つ使用して、リダンダントを可能にします。
■ 入力された音声信号はリフレッシュされ、4系統の分配器として機能します。
■ LiNET出力すべてでゼロレイテンシーを実現。複数のLINUS RACK間でタイムアライメントのとれた動作を可能にします。

・ 4×LiNET出力(4×8ch)
・ ゼロレイテンシー
・2×LiNET入力でLINET MASTERへのリダンダントを可能にします。

大規模セットアップ1
※クリックすると拡大できます。


大規模セットアップ2

※クリックすると拡大できます。
ATEC_front
ATEC_rear
※クリックすると拡大できます。

■ LiNETをベースにAES/EBU信号をリモートコントロール用ケーブル(LANケーブル)に集約させ、小規模システムのセットアップを最適化。
■ CAT5eケーブル1本で、AES3×2chのデジタルオーディオにLiNUS LIVEソフトウェアのリモートコントロール信号を加えてLINUS CONやLINUS RACKに送信します。
■ LINET MASTER同様、44.1~192kHzに対応する高品位なサンプリングレートコンバーターと低ジッターのワードクロックにより確実な同期で高品位なデジタル伝送を実現します。また、ATECは使いやすく価格も手ごろです。

・ 2×AES/EBU入力(4チャンネル)
・ 2×EtherCON出力
・ サンプリングレート44.1~192kHzに対応
・ 高精度のワードクロックを搭載
・ ローレイテンシー
・CAT5ケーブルですべてのLINUSアンプとラックに接続可能
・ケーブルの長さは最長100mまで(コントロール用イーサネットによる制限)
・ 1Uラックマウント金具付


中規模セットアップ
※クリックすると拡大できます。
