SD9


SD9 デジタルミキシングコンソール

オープンプライス

圧倒的な信号処理能力をコンパクトなシステムに凝縮
世界的に支持を集めるSDシリーズの新型デジタル・ミキシングコンソール

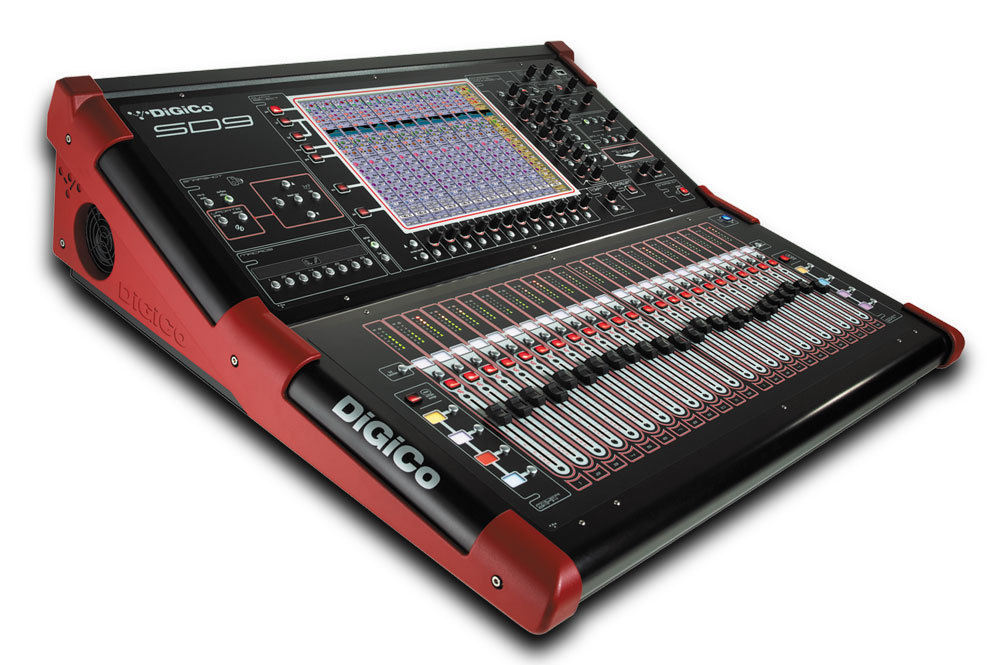

SD9

※クリックすると拡大できます。

コンパクトながら豊富な入出力とバス系統を搭載

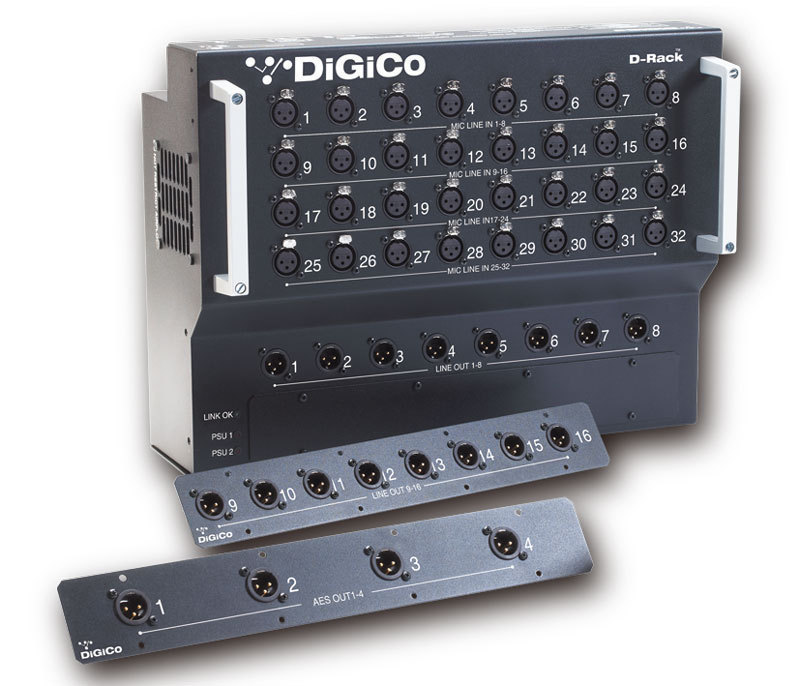

  • SD9は入出力を集約するDラックと、コンソールの制御を行うサーフェスの2つで構成します。Dラックは32マイク/ライン入力、8ライン出力を搭載し、 オプションで8ライン出力もしくは4AES出力を追加するモジュラースロットを用意。サーフェスにも8マイク/ライン入力、2AES入力、8ライン出力、 2AES出力を搭載しています。そのため、標準的なシステムで40chの入力、16chの出力が可能。各チャンネルはモノラル/ステレオで自由に構成でき るため、入力で最大80系統に相当する信号処理が可Dラック 能です。また、MADI入出力にも対応。入力として使用すれば入力ソースとして56ch分の入力が行えるほか、出力と して使用すれば56chのダイレクトアウトを行え、高品位なマルチトラックレコーディング環境をシンプルに構成できます。さらにサーフェス、Dラックとも に予備電源を標準で搭載。突発的な電源の不具合にも対応する、確実なリダンダント性能を兼ね備えています。
    バス系統は16系統のモノラル/ステレオバスに加えLRもしくはLCRで切り替え可能なマスターバス、8×8マトリクスバスを搭載。総計で43系統相当の バス処理能力を獲得し、規模の大きなライブSRからホール、劇場等の固定設備まで余裕を持って対応します。さらに2系統のソロバスも装備。ソロバスのイン サートポイントはイコライザーまたはプロセッサーの前段/後段で切り替えられるため、モニター用コンソールとしても最適です。

圧倒的な信号処理能力を獲得し、SRに不可欠な調整機能を網羅

  • SD9はDiGiCoのフラグシップモデルSD7で 搭載している“ステルス・デジタルプロセッシング”をシステムのコアに採用しています。ステルス・デジタルプロセッシングはフローティングポイント演算に よるスーパーFPGAをベースに高性能チップ“TigerSHARC”を搭載したコンソールの基幹となるアーキテクチャーです。DiGiCoの誇る先進の テクノロジーを凝縮し、極めて高品位な音響性能と圧倒的な処理能力を獲得。全てのチャンネルで4バンド・パラメトリックイコライザー、コンプレッサー、 フィルター、ゲート、ディレイを自由に設定できます。また、イコライザーおよびコンプレッサーは各ステレオ4chまでダイナミックイコライザーおよびマル チバンドコンプレッサーに切り替えることができ、入力ソースに合わせた柔軟な調整が可能。さらにFXエフェクター(リバーブ、ディレイなど)を4系統、グ ラフィックイコライザーを16系統搭載し、オペレーターの感性を十分に引き出す細かな音響調整を実現します。

上位機種を継承した優れた操作性と、先進の拡張機能

  • SD9は上位機種SD7、SD8で培った極めて柔軟な操作性を獲得しています。サーフェス上の15インチ大型タッチスクリーンは1画面で12chのセク ションを表示可能。24本のタッチセンサー付きモーターフェーダーや機能ごとに色分けして点灯する電子ラベル、タッチした項目が即座に割り当てられるタッ チ&ターン・エンコーダーなど、確実なオペレーションをサポートする高い操作性を実現しています。また、任意のフェーダーを集約できるカスタムバンク、調 整頻度の高い操作を記憶するマクロスイッチなど他のSDシリーズで高い評価を得た優れた機能を継承。瞬時のオペレーションが必要となるライブSRに最適な 機能を多数搭載しています。
    さらにSD9は大規模なSRシステムやマスタリング環境に対応する柔軟な拡張性を備えています。1台のサーフェスにつき、Dラックは2台まで接続可能。D ラックをペアで接続することで64入力32出力のシステム構成を実現し、大規模なSRシステムにも対応する入出力系統を増設できます。また、Waves社 のプラグインテクノロジー“Waves SoundGrid”にも近日対応です。専用のプロセッシングサーバー“SoundGrid Server”と接続することで高い負荷のかかるエフェクト処理を外部で分散処理。Waves社の定評あるプラグインエフェクトおよびグラフィックイコラ イザーをシステム内で使用できます。

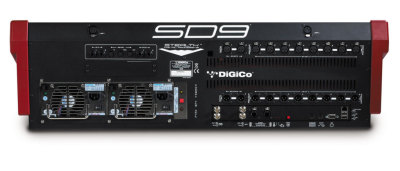

SD9背面

仕様

入出力系統
入力チャンネル 40モノラル/ステレオ
バス
16モノラル/ステレオバス+LR/LCRマスターバス
ソロバス 2ステレオ
マトリクス 8×8
コントロールグループ 選択式(VCA、ムービングフェーダー、ミュートグループ)×8
イコライザー
32バンドGEQ×16(±12dB)
内蔵エフェクター ステレオエフェクター×4
インターフェース(SD9サーフェス)
入力 マイク/ライン入力×8、AES/EBU入力×4(ステレオ2系統)
出力
マイク/ライン出力×8、AES/EBU出力×4(ステレオ2系統)
MADIインターフェース 75ΩBNCコネクター×1
Dラックインターフェース RJ-45コネクター×2
MIDIインターフェース In/Out/Thru
VGAポート
ミニDB-15ピン-メス(解像度: 1024×768ピクセル)
外部同期
ワードクロック、AES、MADI
USBポート
USB2×3
GPI
標準フォーンジャック×2
GPO
標準フォーンジャック×2
インターフェース(Dラック)
入力 マイク/ライン入力×32
出力
ライン出力×8
出力(オプション) ライン出力×8 or AES/EBU出力×8(ステレオ4系統)
サーフェスインターフェース RJ-45コネクター×1
GPO
標準フォーンジャック×2
システム性能
アナログ入出力 周波数特性 10Hz~20kHz、+0/-1dB
クロストーク 90dB以下(100Hz~10kHz)
等価入力ノイズ 代表値: -127dB(150Ω)
ディストーション(30dBゲイン) 代表値: 0.005%(100Hz)
入力インピーダンス 2500Ω(パッド無し)
出力インピーダンス 50Ω以下
デジタル入出力
周波数特性 10Hz~20kHz、±0.1dB
ディストーション(-1dBFS) 代表値: 0.0002%(100Hz)
入出力インピーダンス 110Ω
入力チャンネル/AUX/グループ/マトリクス
ディレイ 最大1.3秒
ロー/ハイパスフィルター 20Hz~20kHz、24dB/oct
インサート 2系統(イコライザー/ダイナミクスのプリ/ポスト)
イコライザー 4バンドPEQ(入力チャンネルとバスで最大8系統をダイナミックEQに切り替え可能)
ダイナミクス シングル・コンプレッサー(入力チャンネルとバスで最大8系統をマルチバンド・コンプレッサーに切り替え可能)、ゲート
ソロバス 2系統
電源
サーフェス 内部電源×2(AC100V、50/60Hz)、208W、232VA
Dラック 内部電源×2(AC100V、50/60Hz)、68W、108VA
寸法・質量
サーフェス W878×H262×D785mm、36kg
Dラック W412×H312×D179mm、7.4kg
