GTV-HDMI-2-HDMIAUD

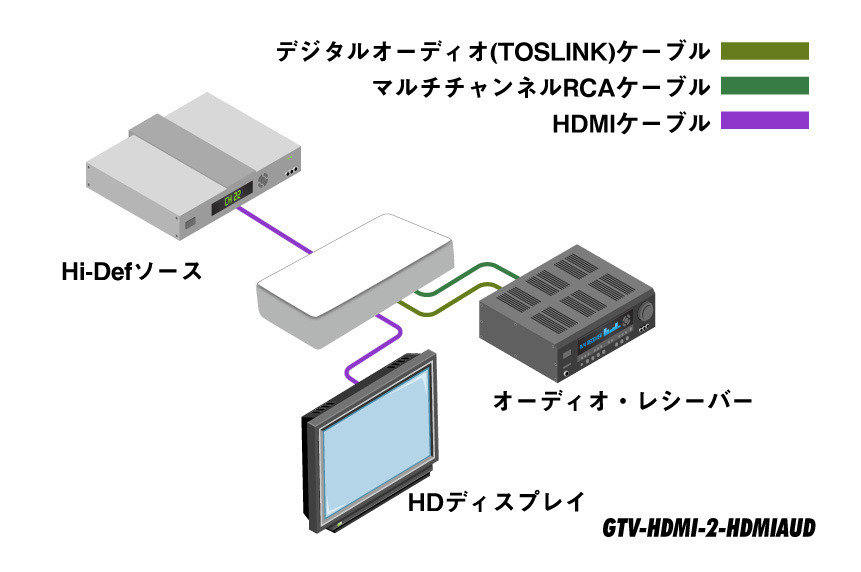

HDMIの音声信号をディエンベデッド可能なHDMIオーディオ・コンバーター

円(税抜 円)
hdcp

GTV-HDMI-2-HDMIAUD GTV-HDMI-2-HDMIAUD GTV-HDMI-2-HDMIAUD

▼対応入力信号: HDMI1.3
▼対応出力信号: HDMI  |  TOSLINK  |  RCA

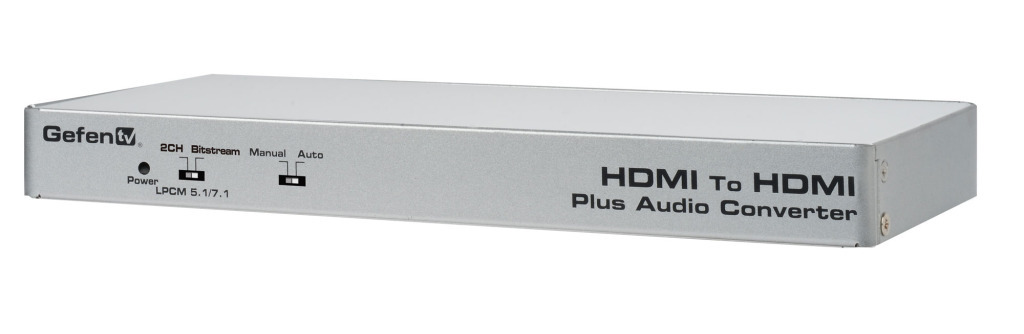

▼コントロール:本体スイッチ



■ HDMIの音声信号をディエンベデッドし出力する事が可能。
■ HDMI対応:12bit Deep Color、LPCM7.1、Dolby TrueHD、DTS-HD Master Audio、3DTVパススルー、CECパススルー、Lip syncパススルー
■ オーディオフォーマット

オーディオフォーマット HDMI出力 TOSLINK出力 8ch RCA
2ch LPCM ○(FR, FLのみ)
5.1ch LPCM
7.1ch LPCM
Dolby Digital
DTS
Dolby True HD
DTS-HD-Master Audio

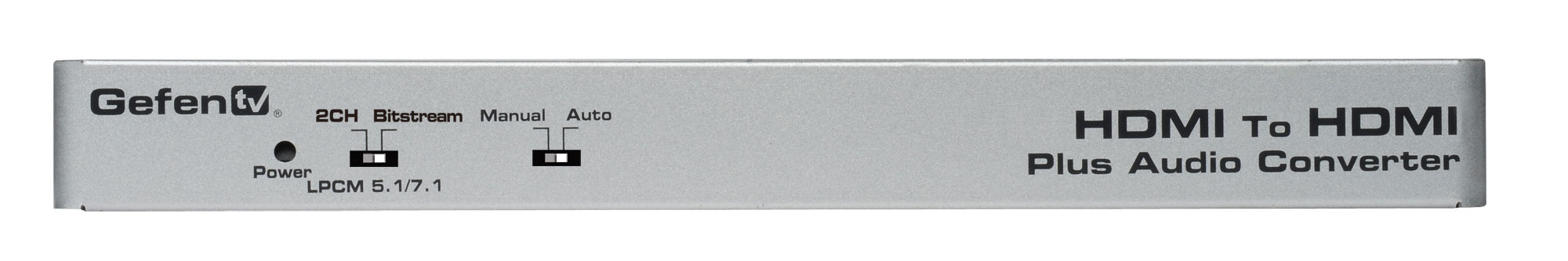

■ EDIDモード切替
 ・ AUTO MODEとMANUAL MODEの切替可能。
   AUTO MODE:接続した表示機器から認識できるEDID情報をソース機器に送信
   MANUAL MODE:HDMIコンバーターが、内蔵しているEDID情報をソース機器に送信

MANUAL MODEのスイッチ設定
スイッチ 音声フォーマット 音声出力
2ch LPCM 2ch FR, FLアナログ
HDMI
LPCM 5.1/7.1 LPCM 5.1
LPCM 7.1
マルチチャンネルアナログ
HDMI
ビットストリーム LPCM 2ch
Dolby AC3.5.1
DTS AC3.5.1
オプティカル出力
HDMI

  • 本体
  • HDMIケーブル(1.8m)×1
  • 電源アダプター(EXT-PS526AIP-LP)×1
最大ピクセルクロック 225MHz
最大対応解像度 1080p、1920×1200

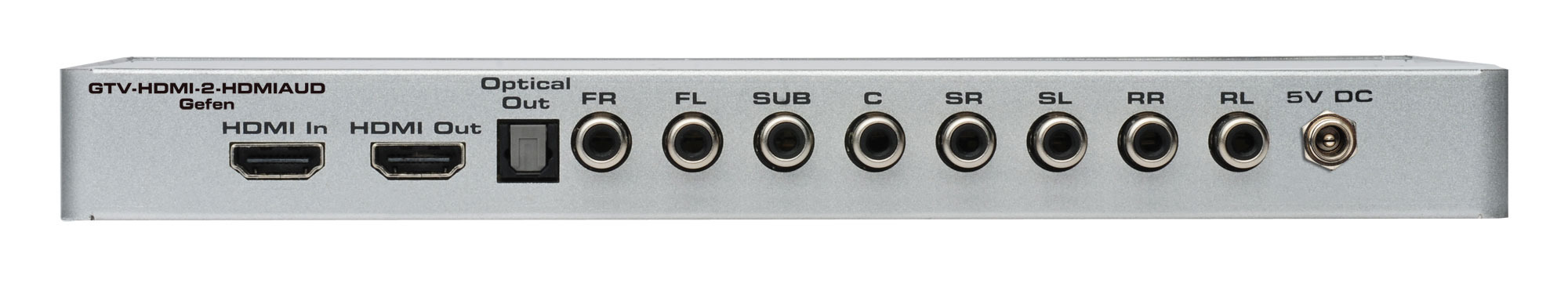

ビデオ入力端子 HDMI Type A(19ピン、メス)×1
ビデオ出力端子 HDMI Type A(19ピン、メス)×1
デジタル音声出力端子 TOSLINK×1
アナログ音声出力端子 RCA×8
動作保証温度 0~40℃
電源 DC5V、最大13W
寸法・質量 W241×H25×D103mm(※)、800g
※突起部除く
GTV-HDMI-2-HDMIAUD
▼取扱説明書

取扱説明書ダウンロード


▼仕様書
準備中です。
