EXT-DVI-3600HD

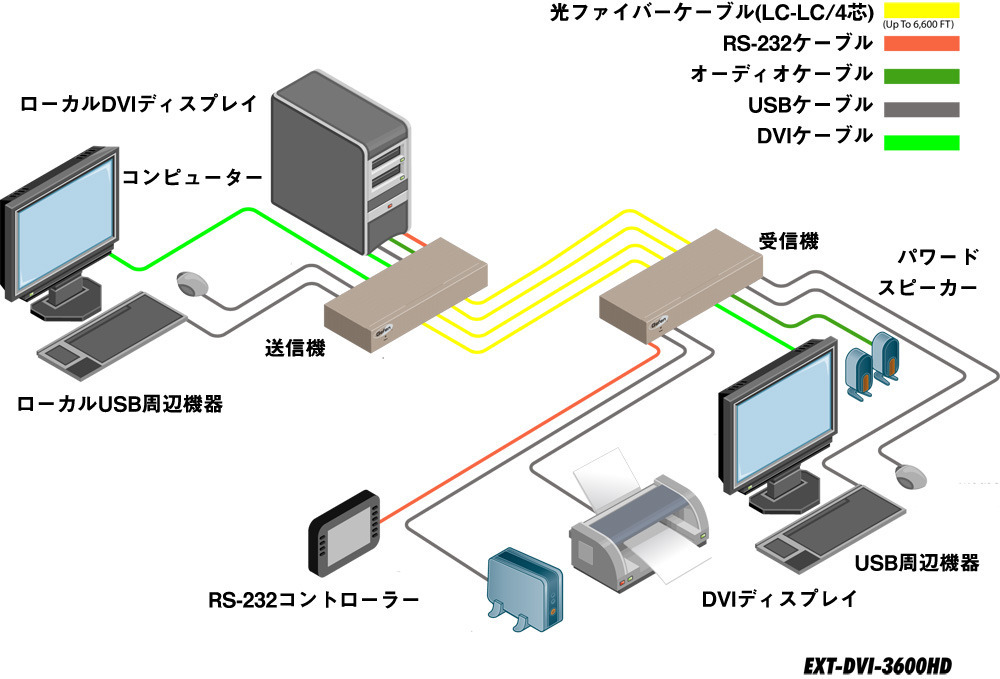

光ファイバーケーブルを使用してDVIKVM信号を最大2000m延長

※生産完了品（2021.3)


EXT-DVI-3600HD EXT-DVI-3600HD



▼対応信号：DVI | 3.5mmステレオミニ | RS-232 | USB



■ 延長可能距離（1920×1200時）
　・ 4芯LC-LCシングルモード……………2000m
　・ 4芯LC-LCマルチモード……………… 500m
■ Virtual DDC1、DDC2Bサポート。
■ USB2.0/1.1対応。
■ USB転送レート：480Mbps
■ ローカルモニター出力。
■ USBデバイスの操作は、送信機側、受信機側のどちらかを選択（切替）。
■ 伝送対応ケーブル・ LC-LCシングルモード・ LC-LCマルチモード（50μmまたは62.5μm）
■ 必要ケーブル数：上記伝送対応ケーブルいずれか4芯

※複数の延長機を同時に使用する場合は、必ず同一シリアルの送信機、受信機同士で運用してください。
※送受信機間の伝送は必ず1本のケーブルで接続し、パッチパネルなどを間に使用しないでください。
※HDCPには対応していません。

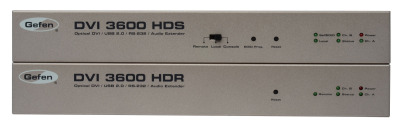

  • 本体（送信機、受信機）
  • DVI-DLケーブル（1.8m、M-M）×1
  • D-Sub9ピンケーブル（1.8m、 M-F）×1
  • USBケーブル（1.8m、A-B）×1
  • ラックマウント金具一式
  • 電源アダプター(EXT-PS12U35A-6)×2

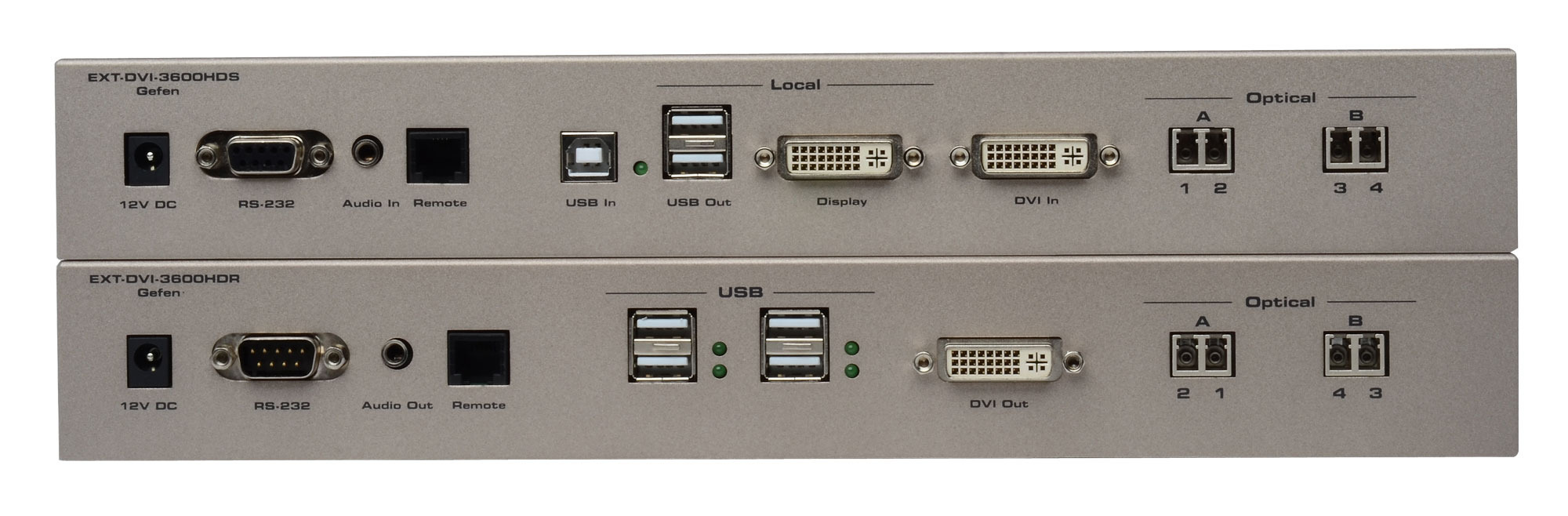

  送信機 受信機
最大ピクセルクロック 165MHz
最大対応解像度 1920×1200
ビデオ入力端子 DVI-D（24ピン、メス）×1 －
ビデオ出力端子 － DVI-D（24ピン、メス）×1
ビデオモニター出力端子 DVI-D（24ピン、メス）×1 －
オーディオ入力端子 3.5mmステレオミニ×1 －
オーディオ出力端子 － 3.5mmステレオミニ×1
USBホスト端子 USB Type B×1 －
USBローカルデバイス端子 USB Tyep A（メス）×2 －
USBデバイス端子 － USB Type A（メス）×4
RS-232ポート D-Sub9ピン（メス）×1 D-Sub9ピン（メス）×1
リンク端子 LCファイバー端子×4（LC Duplex×2）
電源 DC12V、最大36W
寸法・質量 W315×H41×D127mm※、700g

※突起部含まず







EXT-DVI-3600HD
▼取扱説明書

ダウンロードページへ移動します。

▼仕様書
準備中です。
