スケーラー

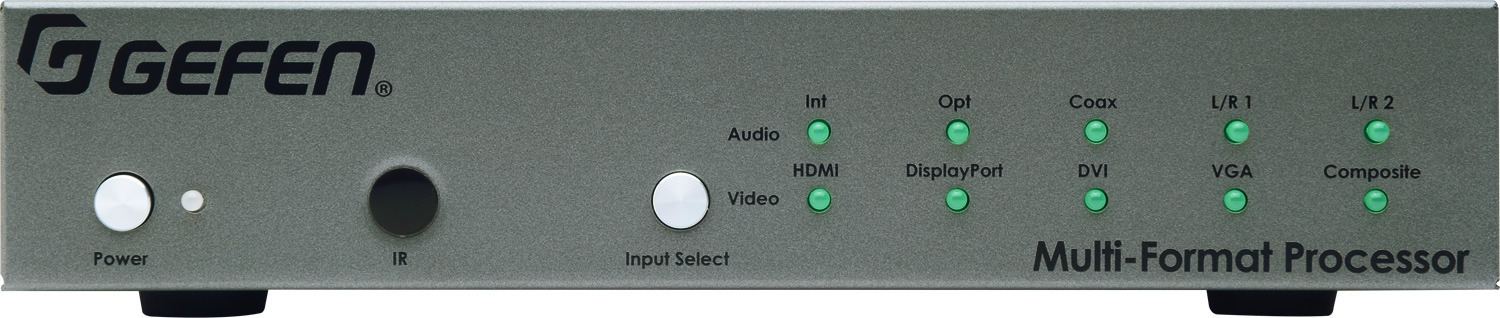

EXT-MFP
フォーマットの異なる映像/音声信号を1台に集約。
会議システムに最適なマルチフォーマット・プロセッサー


円(税抜 円)
 hdcpEDIDマネージメント

EXT-MFP

EXT-MFP


製品紹介動画はこちら
※「製品解説」「入力切替動作」「WebGUI」についてご覧いただけます。


▼対応入力信号:HDMI1.3 | DVI-D(HDMI互換) ディスプレイポート コンポジット  VGA(コンポーネント互換)3.5mmステレオミニ TOSLINK S/PDIF

▼対応出力信号:HDMI DVI | RCA
▼コントロール:Syner-G RS-232 | WebGUI | IRリモコン


Syner-G Software Suite■最大入力解像度:1920×1200、1080p
■映像入力:HDMI、DVI-D(HDMI互換)、ディスプレイポート、VGA(コンポーネント互換)、コンポジット
■映像出力:HDMI、DVI-D ※同時出力、HDCP対応
■音声入力:HDMI、DVI、ディスプレイポート、3.5mmステレオ×2、TOSLINK、S/PDIF
■音声出力:RCA(LR)×1
■HDCP対応
■映像と音声は単独で切り替えられるため、出力する映像信号と音声信号は自由に組み合わせ可能
■DVI出力は音声出力に対応
■EDIDマネージメント機能搭載
■WEB GUIやIP制御に対応
■Gfen Syner-G Software Suiteに対応
■多彩な機能を搭載
◎スケーラー機能:使用環境に合わせて出力解像度を設定できます。
◎オーディオルーティング機能:入力チャンネル毎に有効な音声入力を設定できるため、HDMIとDVI出力信号にエンベデッドできます。
◎EDID設定機能:入力チャンネルごとにEDIDを設定可能。内蔵EDID情報や記録した他機器の情報を本機に設定できます。

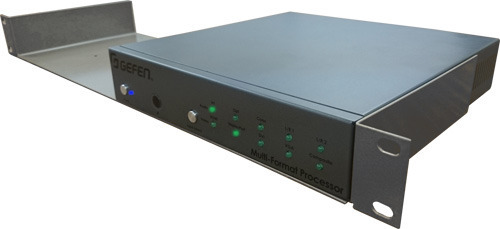

EXT-RACK-1U装着時■別売りのラックマウントトレイ[EXT-RACK-1U-GRY]に対応
※右画像参照







■製品紹介動画

①製品解説編

②入力切替動作編


③WebGUI編



  • 本体
  • フェニックスプラグ(6ピン)×1
  • IRリモコン×1
  • L型金具一式
  • 電源アダプター(EXT-PS121.5AIP-3P)×1

最大ピクセルクロック 165MHz
最大TMDSクロック 225MHz

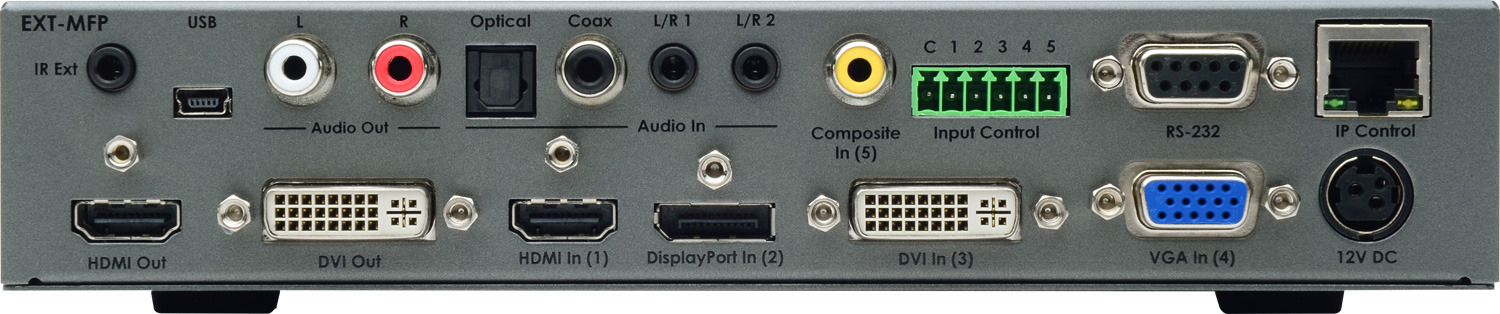

ビデオ入力端子 HDMI(Type A, 19ピン, MonoLOK)×1
ディスプレイポート(20ピン、メス)×1
DVI-I(29ピン, メス, DVI-D信号のみ)×1
VGA(HD-15, メス)×1
コンポジット(RCA, メス)×1
ビデオ出力端子 HDMI(Type A, 19ピン, MonoLOK)×1
DVI-I(29ピン, メス, DVI-D信号のみ)×1
オーディオ入力端子 3.5mmステレオミニ×2
TOSLINK(オプティカル、メス)×1
S/PDIF(コアキシャル、RCA、メス)×1
オーディオ出力端子 RCA(LR)×1
USB端子 Mini-B×1
RS-232ポート D-Sub9ピン(メス)×1
IR延長端子 3.5mmステレオミニ×1
電源 DC12V、最大8.5W
寸法・質量(※) W213×H41×D216mm、1.5kg
※突起部除く

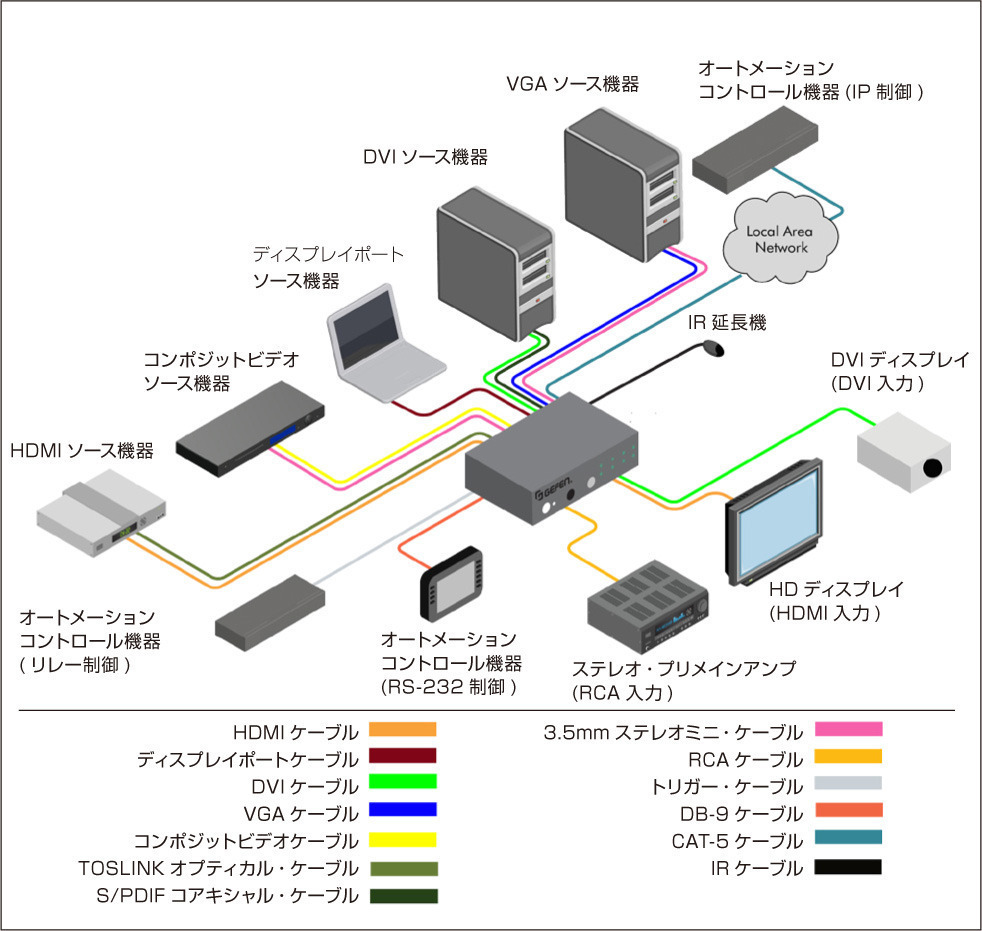

EXT-MFP接続例
▼取扱説明書

ダウンロードページへ移動します。


▼仕様書

※準備中です。
