EXT-HDSDI-2-DVISP
HD/SD-SDI信号をDVI信号に変換・スケーリング。デュアルリンクHD-SDI入力に対応

円(税抜円) ※在庫限り(2021.5)

Genlock

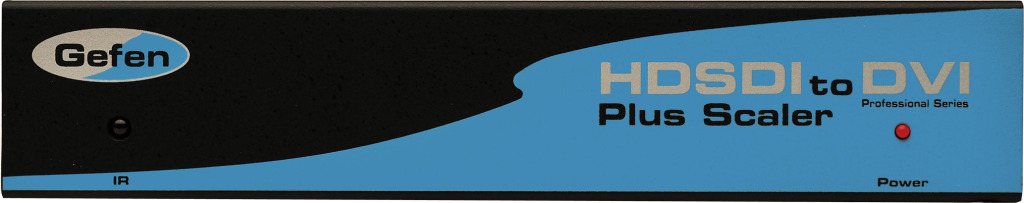

EXT-HDSDI-2-DVISP

EXT-HDSDI-2-DVISP



▼対応信号
  入力:HD/SD-SDI
  出力:DVI | RCA

▼コントロール:IRリモコン | RS-232





■ デュアルリンクHD-SDI入力に対応。
■ 10bit処理により、広大なダイナミックレンジ、高精細な解像力を実現。
■ フレームレート変換機能。
■ 色補正。
■ ノイズリダクション。
■ ディテールエンハンスメント。
■ ガンマ調整。
■ アスペクトセレクト。
■ 視認性の高い液晶ディスプレイでのシステム設定が可能。
■ カラーパターン・クロスハッチの2種類のテストパターン出力機能。
■ リファレンス入力。
※リファレンス入力はSDI出力周波数の倍数周波数に対応しています。
■ OSD(オンスクリーンディスプレイ)表示により設定が容易。


▼ビデオ入力対応解像度

480i 720p/50 1080p/23.98 1080sf/23.98 480p
720p/59.94 1080p/24 1080sf/24 576i 720p/60
1080p/25 1080sf/25 576p 1035i/59.94 1080p/29.97
1080sf29.97 720p/23.98 1035i/60 1080p/30 1080sf/30
720p/24 1080i/50 1080p/50 2K-p/23.98 720p/25
1080i/50M 1080p/50M 2K-p/24 720p/29.97 1080i/59.94
1080p/59.94 2K-sf/23.98 720p/30 1080i/60 1080p/60
2K-sf/24

▼ビデオ出力対応解像度

480i 720p/50 1080p/23.98 2K-p/23.98 480p
720p/59.94 1080p/24 2K-p/24 576i 720p/60
1080p/25 576p 1035i/59.94 1080p/29.97 720p/23.98
1035i/60 1080p/30 720p/24 1080i/50 1080p/50
720p/25 1080i/50M 1080p/50M 720p/29.97 1080i/59.94
1080p/59.94 720p/30 1080i/60 1080p/60

▼PC入出力対応解像度

640×350/85 1024×768/75 1280×1024/85 1920×1200/60 640×400/85
1024×768/85 1360×768/60 2048×1080 640×480/60 1280×854
1366×768/60 640×480/75 1152×864/75 1366×923/50 640×480/85
1280×768/60 1440×900/60 800×600/60 1280×960/60 1440×1080/60
800×600/75 1280×960/85 1600×1024 800×600/85 1280×1024/60
1600×1200/60 1024×768/60 1280×1024/75 1680×1050/60



  • 本体
  • D-Sub9ピンケーブル(1.8m)×1
  • IRリモコン×1
  • ラックマウント金具一式
  • 電源アダプター(EXT-PS54AULPN)×1
入力ビデオ帯域 1.485Gbps×2(デュアルリンクHD-SDI)
出力ビデオ帯域 165MHz(シングルリンクDVI-D)
最大入力解像度 2048×1080@60Hz
最大出力解像度 1080p(デュアルリンクHD-SDI)

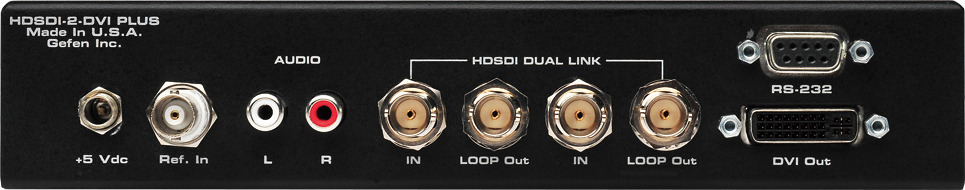

ビデオ出力端子 DVI-I(29ピン、メス、DVI-D信号のみ)×1
SDI端子 BNC(メス)×2(HD-SDIデュアルリンク対応)
SDIループ出力端子 BNC(メス)×2(HD-SDIデュアルリンク対応)
RS-232端子 D-Sub9ピン(メス)×1
オーディオ出力端子 アナログLR(RCA)×1
電源 DC5V、最大20W
寸法・質量 W214×H42×D173mm、650g
※突起部除く

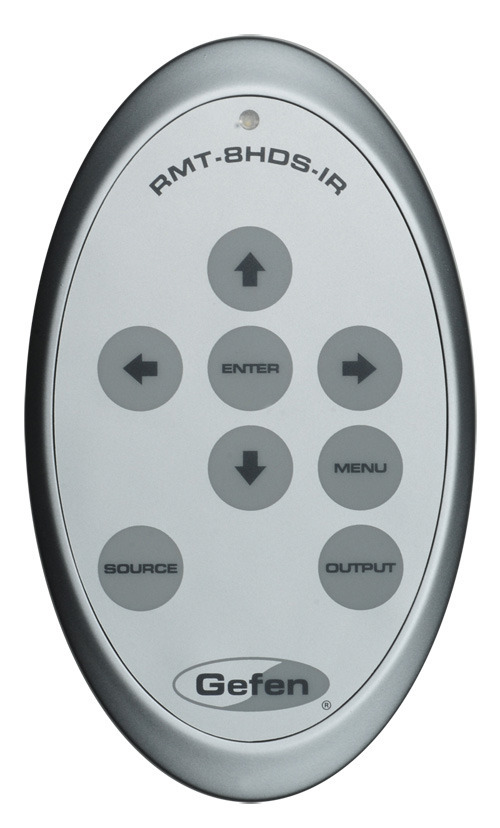

▼付属のIRリモコン
RMT-8HDS-IR
EXT-HDSDI-2-DVISP
