Video Over IP
EXT-UHDV-KA-LANS-TX(送信機)
EXT-UHDV-KA-LANS-RX(受信機)

4K HDMI, VGA, USB, RS-232, IR,双方向音声をネットワーク経由で延長・配信する4K UHD対応OverIP延長機

EXT-UHDV-KA-LANS-TX   円(税抜 円) [送信機]
EXT-UHDV-KA-LANS-RX   円(税抜 円) [受信機]

HDCP2.2/1.4Syner-G4K@60Hz

EXT-UHDV-KA-LANS-TX
▲EXT-UHDV-KA-LANS-TX

EXT-UHDV-KA-LANS-RX
▲EXT-UHDV-KA-LANS-RX


▼対応信号:HDMI VGA RS-232 USB | IR 3.5mmステレオミニ
▼コントロール:Syner-G WebGUI | 本体スイッチ


■ ギガビットローカルネットワークに接続して、HDMI、VGA、USB、IR、RS-232などを延長・分配。
■ 複数の送信機、受信機を同一ネットワーク内で使用する事で、マトリクス出力が可能。
■ 最大対応解像度
  送信機:4K@60Hz(4:2:0)(HDMI)、1920 ×1200または1080p(VGA)
  受信機:4K@30Hz(4:4:4)(HDMI)、1920 ×1200または1080p(VGA)
■ VGAはVESA対応。
■ 最大4K 60 フレーム/ 秒、4:2:0 の入力ソースに対応し、出力は自動で4K 30 フレーム/ 秒の解像度に変換。
■ 最大16×16のビデオウォールを構成。縦横は自由に組み合わせが可能。
■ 802.3af PoE 規格に準拠。受信機に3 ポートのギガビットスイッチを装備し、このうち1 ポートがPoE に対応。
■ 既存の1080p フルHD Video Over IP システムと互換。
■ Syner-G やEXT-CU-LAN( コントローラー) と連動。
■ 一つのネットワーク内に、送信機は最大39,900台、送受信機合わせて最大65,000台を設置可能(使用環境により変わります)。


▼システム要件
・マルチキャスト(IGMP)、8k以上のジャンボフレームに対応し、これらの機能を有効にしたギガビット対応のL2スイッチが必要です。
送信機:円(税抜 円)   受信機:円(税抜 円)
■EXT-UHDV-KA-LANS-TX(送信機)
  • 送信機本体
  • ゴム足×4
  • ラックマウントトレイ(EXT-RACK-1U-GRY)用ネジ×4
  • L型取付金具一式
  • 電源アダプター(EXT-PS526AIP-LP-6)×1
■EXT-UHDV-KA-LANS-RX(受信機)
  • 受信機本体
  • ゴム足×4
  • ラックマウントトレイ(EXT-RACK-1U-GRY)用ネジ×4
  • L型取付金具一式
  • 電源アダプター(EXT-PS54AULPN-6)×1

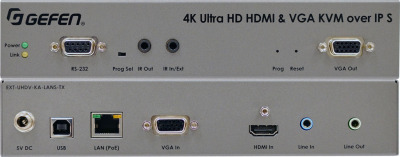

■EXT-UHDV-KA-LANS-TX(送信機)
最大対応解像度 4K@60Hz(4:2:0)、1920 ×1200(VGA)、1080p、VESA対応(VGA)
ビデオ端子 HDMI Type A(19 ピン、メス、MonoLOK)×1
VGA HD-15( メス) × 1
音声入力端子 3.5mm ステレオミニ×1( ライン)
音声出力端子 3.5mm ステレオミニ×1( ライン)
USBポート Type B(メス)×1
RS-232端子D-Sub9ピン(メス)×1
IR In/Ext端子 3.5mm ステレオミニ×1
IR出力端子3.5mm モノラルミニ×1
イーサネット端子 RJ-45(シールド、PoE)×1
電源 DC5VまたはPoE
寸法・質量 W214×H43×D108mm※、800g

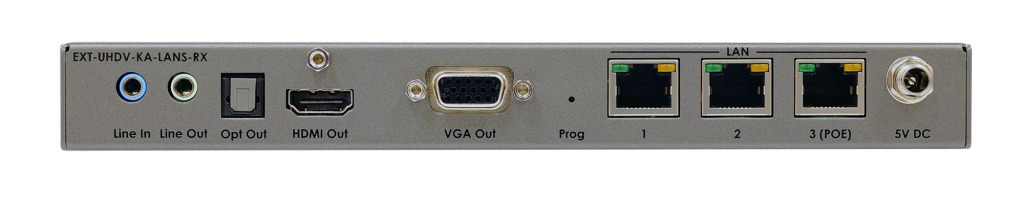

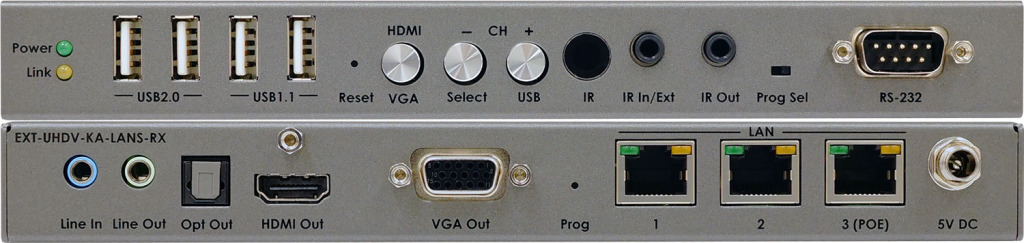

■EXT-UHDV-KA-LANS-RX(受信機)
最大対応解像度 4K@30Hz(4:4:4)、1920 ×1200(VGA)、1080p、VESA対応(VGA)
ビデオ端子 HDMI Type A(19 ピン、メス、MonoLOK)×1
VGA HD-15( メス) × 1
音声入力端子 3.5mm ステレオミニ×1( ライン)
音声出力端子 3.5mm ステレオミニ×1( ライン)
デジタルオーディオ出力端子 TOSLINK×1
USBポート Type A(USB2.0)×2、Type A(USB1.1)×2
RS-232端子D-Sub9ピン(オス)×1
IR In/Ext端子 3.5mm ステレオミニ×1
IR出力端子3.5mm モノラルミニ×1
イーサネット端子 RJ-45(シールド)×2、RJ-45(シールド、PoE)×1
電源 DC5VまたはPoE
寸法・質量 W214×H25×D108mm※、700g

※突起部含まず

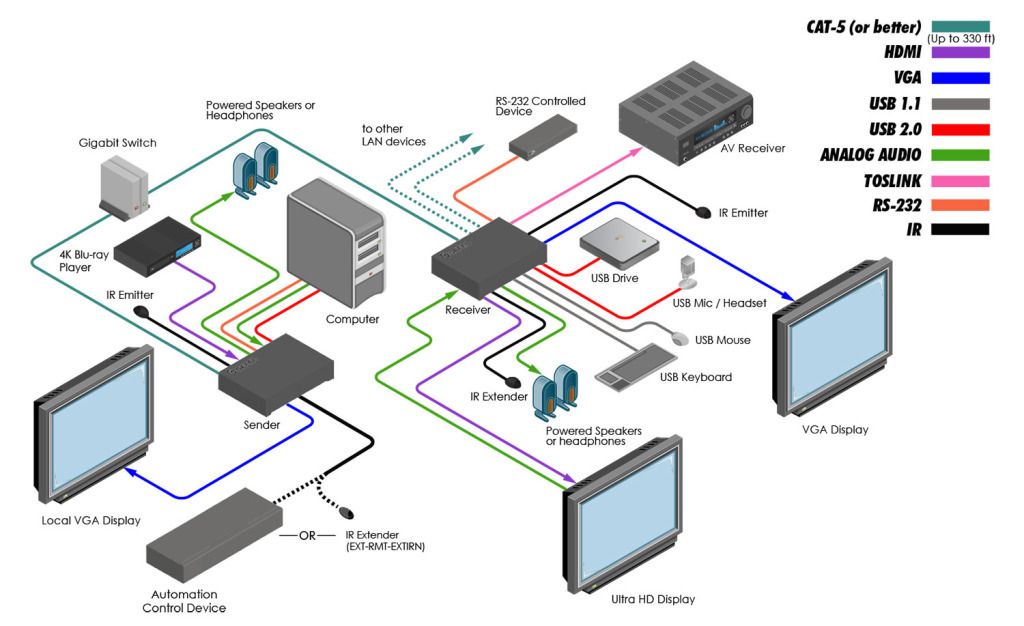

EXT-UHDV-KA-LANS接続例
▼取扱説明書
取扱説明書ダウンロード

▼仕様書
準備中です。


▼画像(グループ)

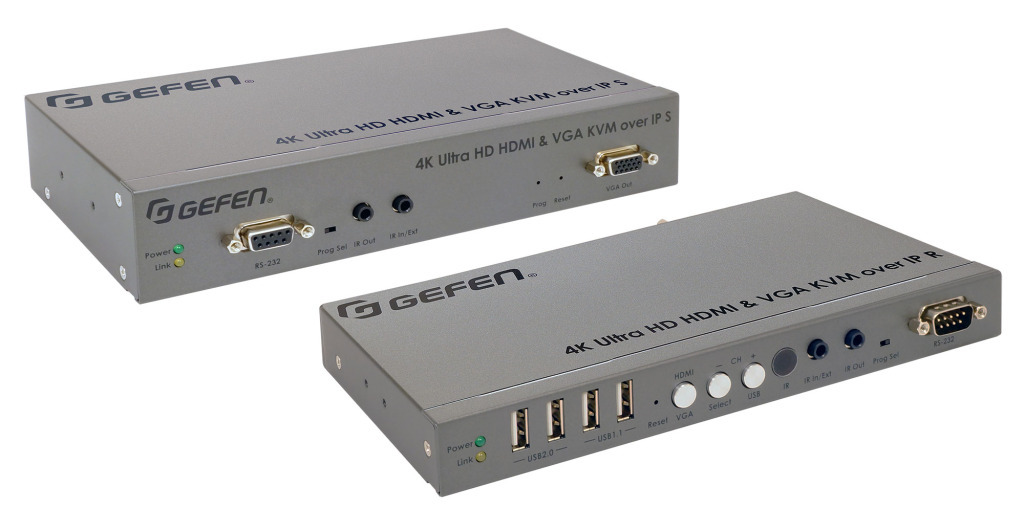

EXT-UHDV-KA-LANSEXT-UHDV-KA-LANS

▼画像(送信機)

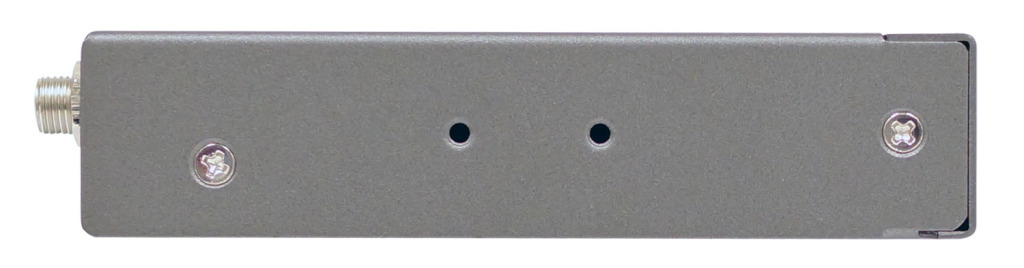

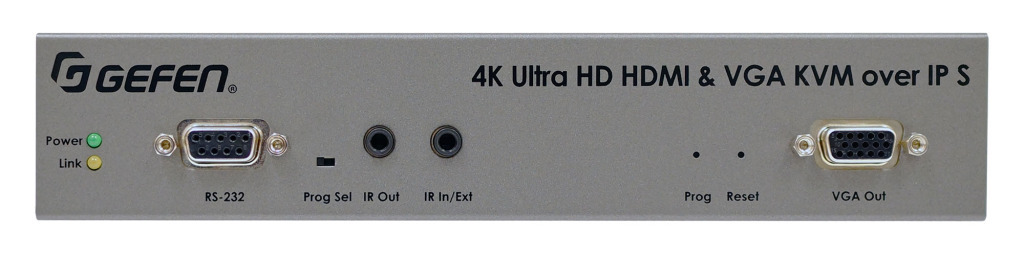

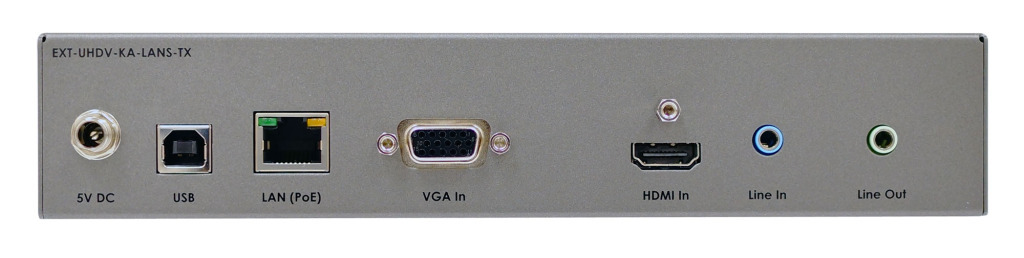

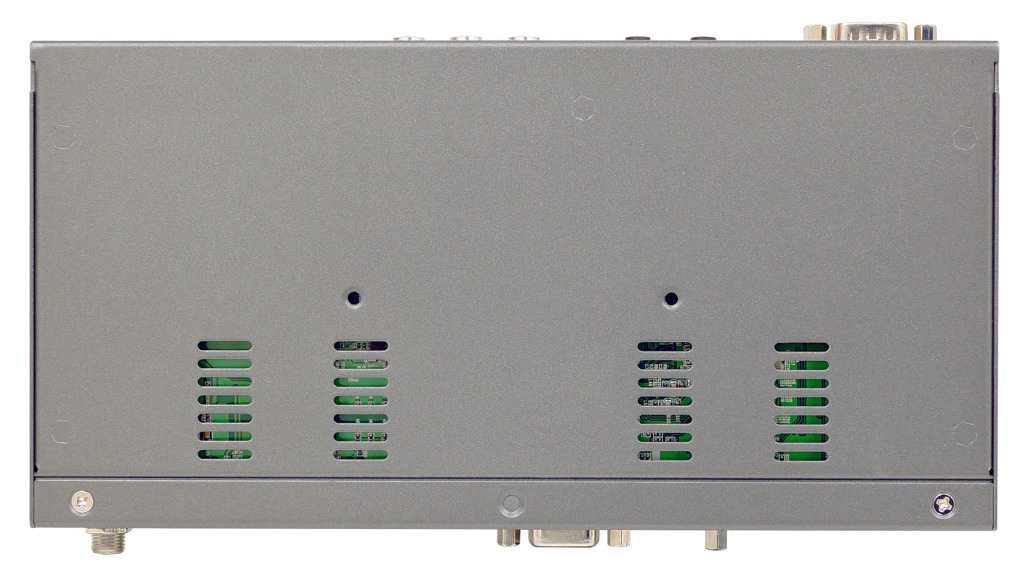

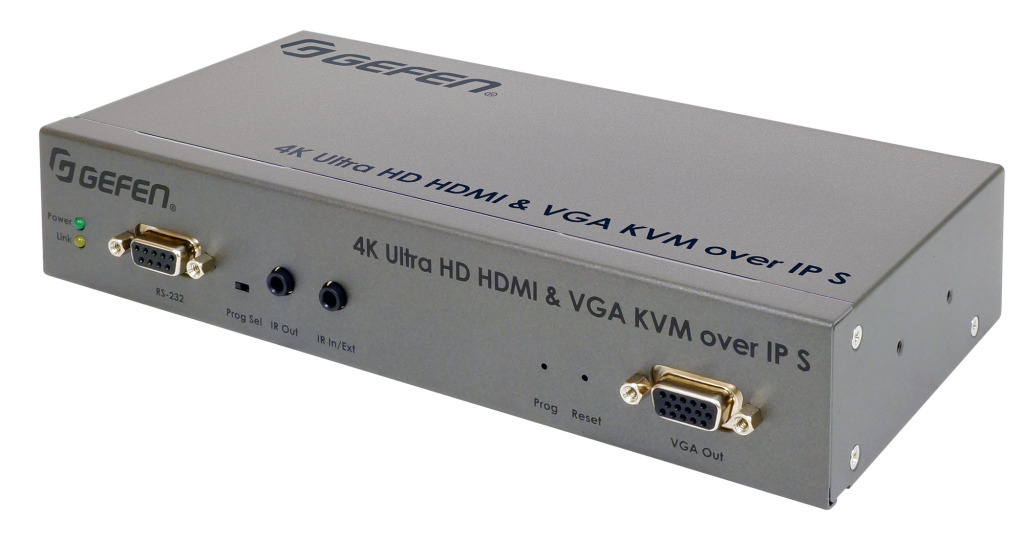

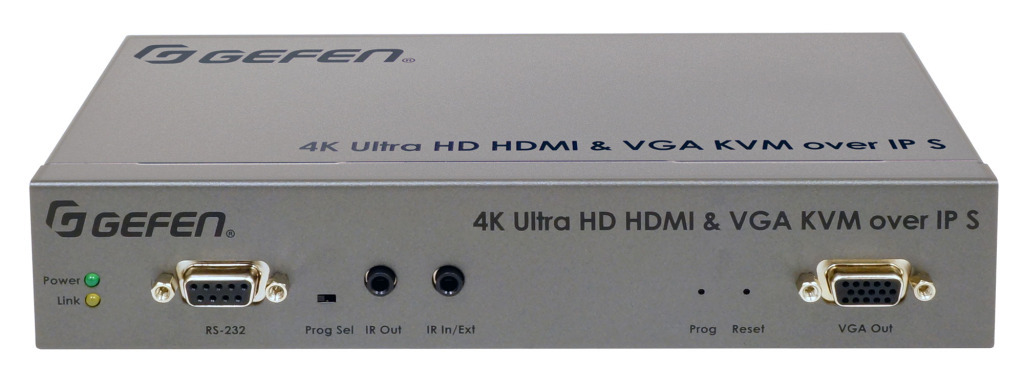

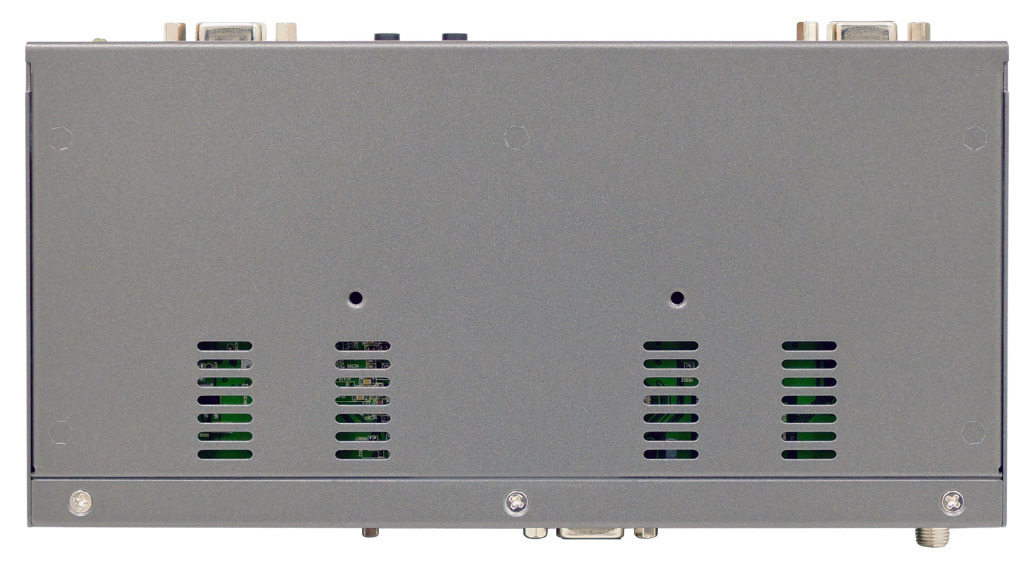

EXT-UHDV-KA-LANS-TX-FRONT EXT-UHDV-KA-LANS-TX-BACK EXT-UHDV-KA-LANS-TX-FRONT-TOPEXT-UHDV-KA-LANS-TX-SLANT-LEFT EXT-UHDV-KA-LANS-TX-TOP EXT-UHDV-KA-LANS-TX-BOTTOM EXT-UHDV-KA-LANS-TX-SIDE

▼画像(受信機)

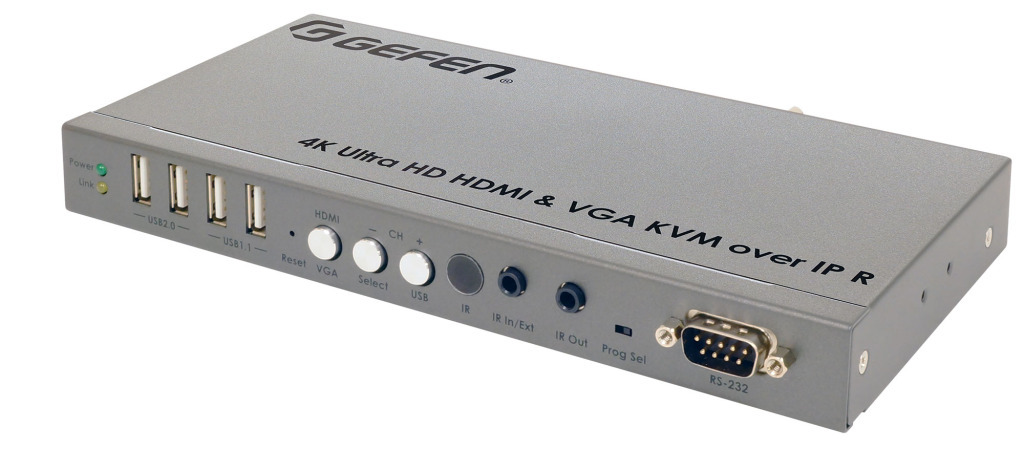

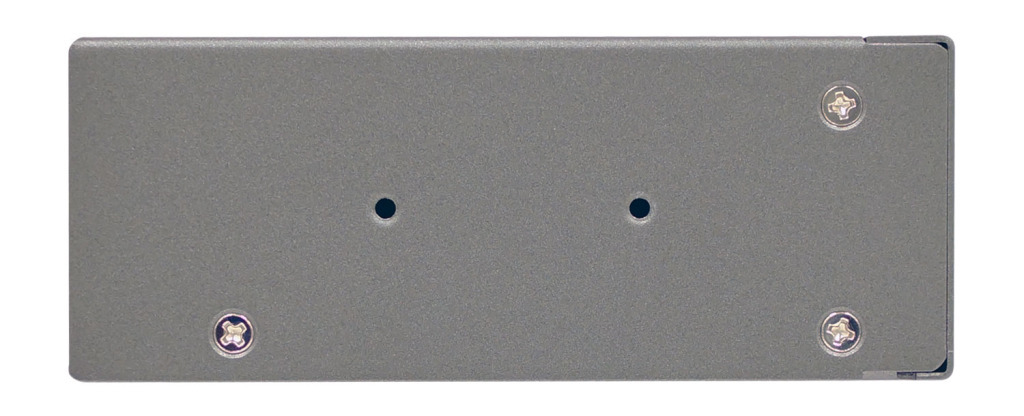

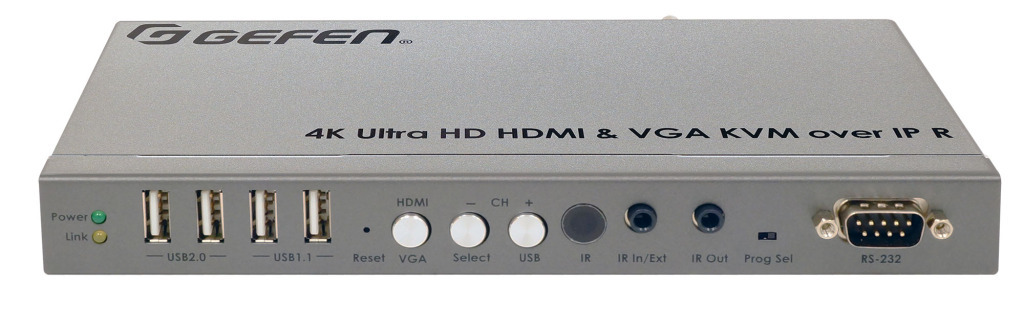

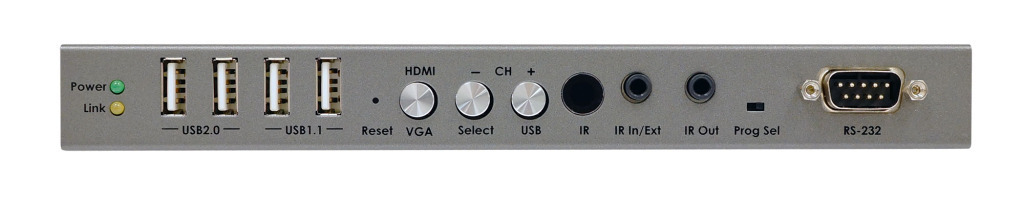

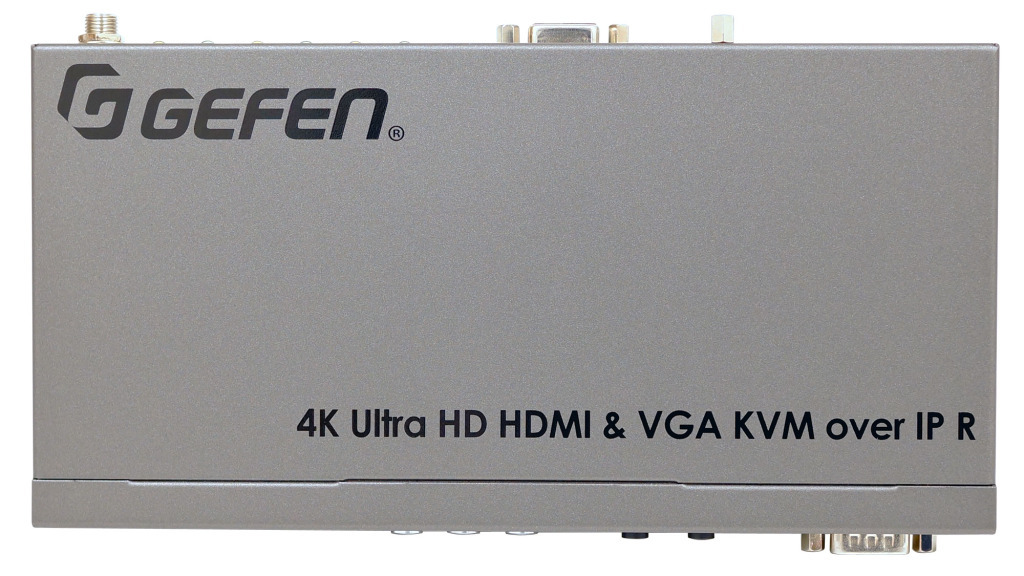

EXT-UHDV-KA-LANS-RX-FRONT EXT-UHDV-KA-LANS-RX-BACK EXT-UHDV-KA-LANS-RX-FRONT-TOP EXT-UHDV-KA-LANS-RX-SLANT-LEFT EXT-UHDV-KA-LANS-RX-TOP EXT-UHDV-KA-LANS-RX-BOTTOM EXT-UHDV-KA-LANS-RX-SIDE
