トップ  >   延長機   >   HDMI延長機   >   GTB-UHD-HBTL
HDMI延長機
GTB-UHD-HBTL
HDBaseT CAT-5eケーブル一本で、4K UHD、RS-232、双方向IRを延長する、4K UHD対応 HDBaseT延長機

円(税抜 円)

HDCP2.0/1.44K@30HzHDBaseTEDIDマネージメント

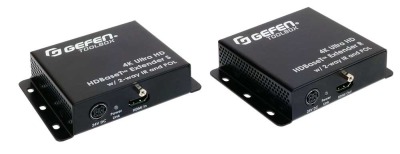

GTB-UHD-HBTL

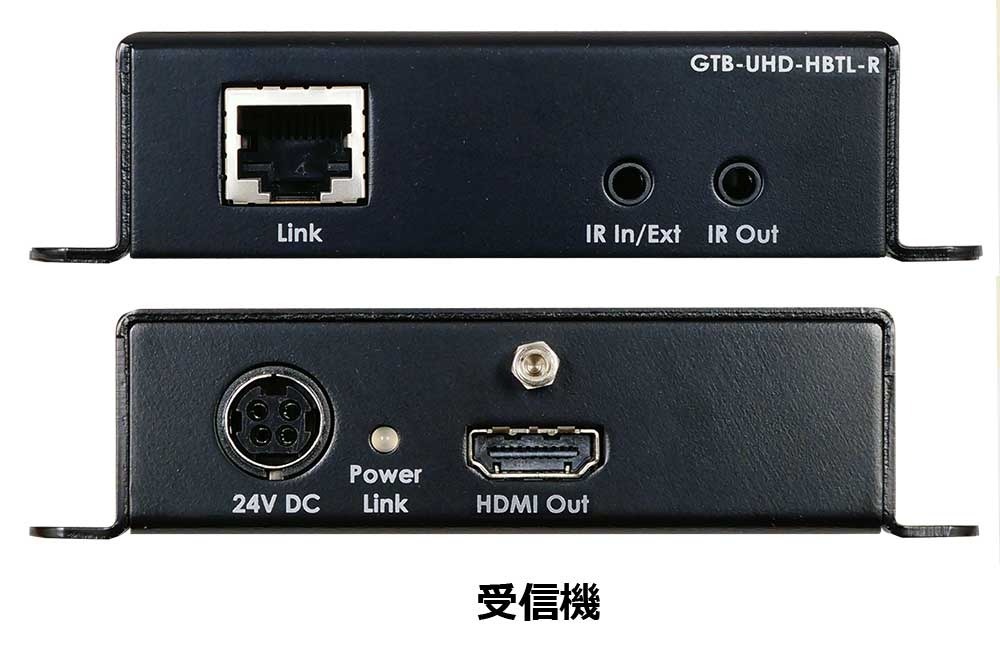

GTB-UHD-HBTL受信機 GTB-UHD-HBTL送信機


▼対応信号
HDMI2.0 | RS-232 | 双方向IR

▼ 延長可能距離
・4K UHD 3840×2160@60Hz(4:2:0、8bit)…40m
・4K UHD 3840×2160@30Hz(4:4:4、8bit)…40m
・4K DCI 4096×2160@24Hz/30Hz(4:4:4、8bit)…40m
・1080p(12bit)…70m

▼伝送対応ケーブル
・CAT-5e(STP)以上

▼必要ケーブル数
・上記伝送対応ケーブル1本



■ HDMI 対応 :
 HDCP2.2/1.4、12bit Deep Color、LPCM7.1,Dolby TrueHD,
 DTS-HD Master Audio、CEC パススルー、3DTV パススルー
 Lip Sync パススルー
■ IR 延長可能
■ HDBaseT テクノロジー搭載
■ EDID マネージメント搭載
■ POL(Power over line) 対応

※複数の延長機を同時に使用する場合は、必ず同一シリアルの送信機、受信機同士で運用してください。
※送受信機間の伝送は必ず1本のケーブルで接続し、パッチパネルなどを間に使用しないでください。
  • 本体(送信機、受信機)
  • HDMIケーブル(1.8m、M-M、MonoLOK)×1
  • IRエミッター(EXT-IREMIT)×1
  • IR延長機(EXT-RMT-EXTIRN)×1
  • 電源アダプター(EXT-PS24U1AIP-6)×1
  送信機 受信機
ピクセルクロック 300MHz
対応解像度 4K UHD(3840×2160)、 4K DCI(4096×2160)
1920x1200(WUXGA)、 1080p
入力端子 HDMI Type A(19ピン、メス、MonoLOK)×1
出力端子 HDMI Type A(19ピン、メス、MonoLOK)×1
Link端子 RJ-45(シールド)×1 RJ-45(シールド)×1
IR In/Ext端子 3.5mmステレオミニ×1 3.5mmステレオミニ×1
IR Out端子 3.5mmモノラルミニ×1 3.5mmモノラルミニ×1
電源 DC24V
消費電力 最大10W(送信機・受信機合計)
動作温度 0~+45℃
動作湿度 5%~90%( 結露なきこと)
保管温度 ー20℃~+85℃
保管湿度 0% ~ 90%(結露なきこと)
寸法・質量 W110mm×H26mm×D85mm、約180g
※突起部除く

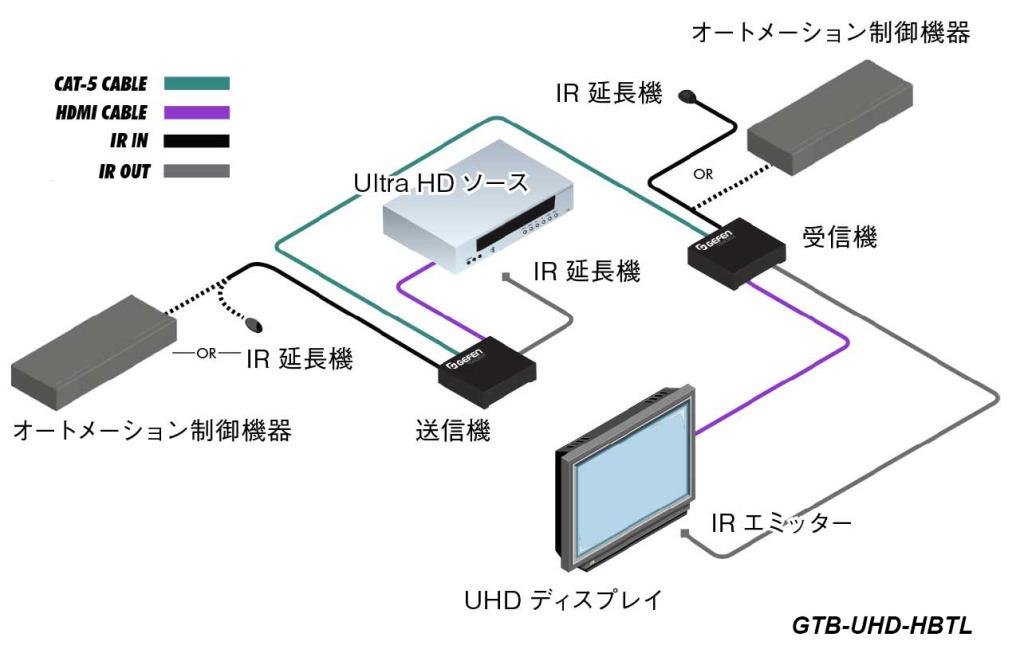

GTB-UHD-HBTL接続例

▼取扱説明書

取説ダウンロード

▼仕様書

※準備中です。

GTB-UHD-HB<wbr>TL

EXT-RMT-EXTIRN

IR延長受光部円(税抜 円)  ■ 切替機などのIR受光部の延長に使用。■ ケーブル長1.8m。■ IR周波数:30kHz~60kHz。■ 3.5…
GTB-UHD-HB<wbr>TL

EXT-IREMIT

IRエミッター円(税抜円)  ■ IRバックチャンネル機能を使用してブルーレイプレイヤーなどのソース機器を操作する時に使用。■ 全長約3m。■ 3.…
