トップ  >   延長機   >   HDMI延長機   >   GTB-UHD600-HBTL
HDMI延長機
GTB-UHD600-HBTL
18.2Gbps帯域、600MHz TMDSクロックをサポート
HDBaseT対応で、4K UHD信号を最大40m延長


円(税抜 円)

HDCP2.0/1.44K@60HzEDIDマネージメントHDBaseT

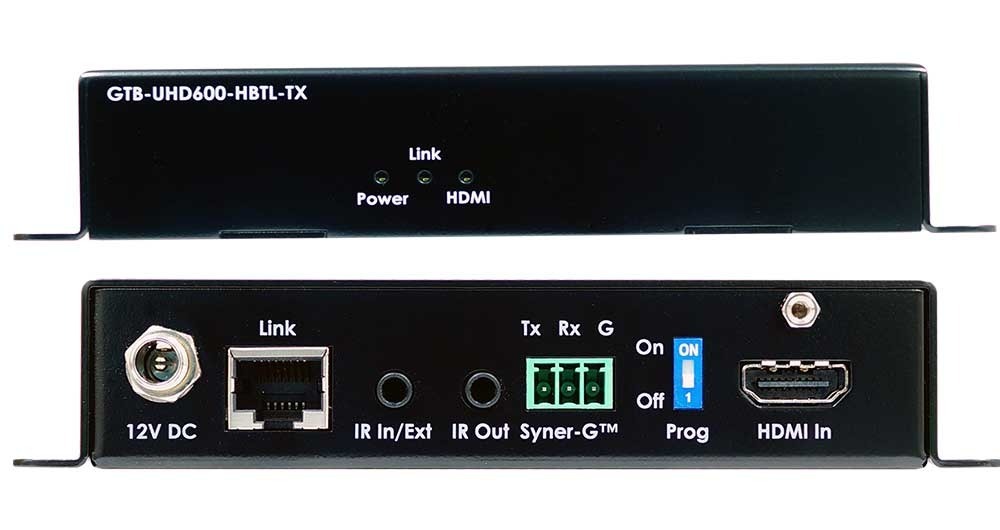

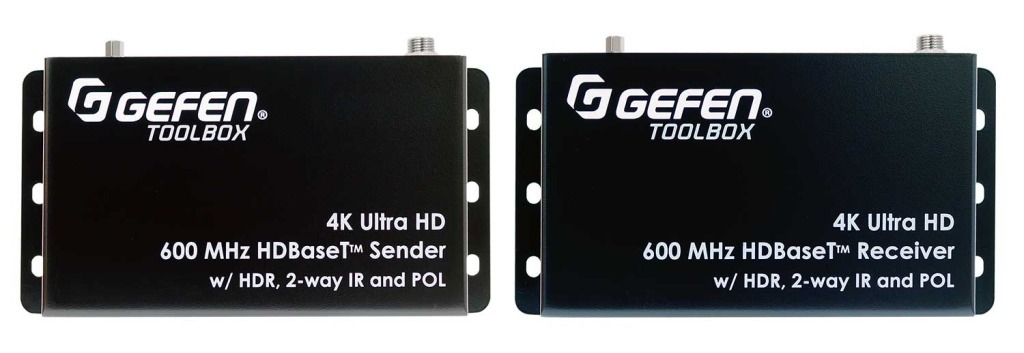

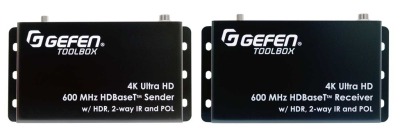

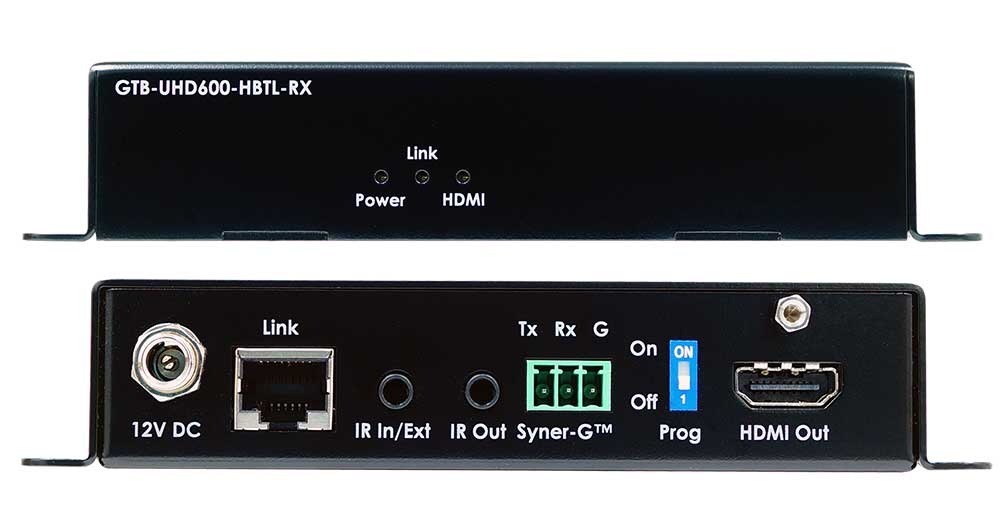

GTB-UHD600-HBTLGTB-UHD600-HBTL(送信機)GTB-UHD600-HBTL(受信機)

▼対応信号
HDMI2.0 | 双方向IR

▼ 延長可能距離
・4K UHD 3840×2160@60Hz(4:4:4、8bit)…40m
・4K DCI 4096×2160@24Hz/30Hz(4:4:4、8bit)…40m
・1080p@60HzとWUXGA(1920×1200@60Hz)…60m(最大12 bit)

▼伝送対応ケーブル
・CAT-6A STPまたはCAT-5e STP以上

▼必要ケーブル数
・上記伝送対応ケーブル1本



 ■HDMI対応:
・HDMI 2.0(フル帯域18.2 Gbps/600 MHz)
・HDR-10: 10 ビットカラー4K@60Hz 4:2:0 と4K@24Hz 4:4:4
・HDCP 2.2 と1.4
・12 ビットDeep Color(1080p)
・非圧縮LPCM デジタル音声(最大7.1ch)
・Dolby AtmosR、DolbyR TrueHD、DTS:X、DTS-HD Master Audioを含む7.1ch、HBR(High Bit Rate)デジタル音声をパススルー
・3DTV パススルー
・CEC パススルー
・Lip Sync パススルー
■DVI ソース機器やDVI 表示機器もサポート
 ・最大1080p フルHDとWUXGA(1920 × 1200)に対応
  ※別途、DVI ~ HDMI ケーブルまたはアダプターが必要
■IR 信号を送信機から受信機へ、また受信機から送信機へ延長
■双方向 POL(Power Over Link)機能により、送信機と受信機間で電源の供給が可能( 外部電源はどちらか一方のみ必要)。
Syner-G■HDBaseT技術を採用
■EDID マネージメント機能を搭載
■Gefen Syner-Gソフトウェアを使用して、RS-232 経由でファー ムウェアのアップグレードが可能
■ロック式電源を採用
■プラグアンドプレイ

※複数の延長機を同時に使用する場合は、必ず同一シリアルの送信機、受信機同士で運用してください。
※送受信機間の伝送は必ず1本のケーブルで接続し、パッチパネルなどを間に使用しないでください。
  • 本体(送信機、受信機)
  • HDMIケーブル(1.8m、M-M、MonoLOK)×1
  • IRエミッター(EXT-IREMIT)×1
  • IR延長受光部(EXT-RMT-EXTIRN)×1
  • 電源アダプター(EXT-PS121.5AIP-LP-6)×1
  送信機 受信機
ピクセルクロック 600MHz
対応解像度 4K DCI:4096 × 2160@60Hz(4:4:4)
4K UHD:3840 × 2160@60Hz(4:4:4)
ビデオ入力端子 HDMI Type A(19ピン、メス、MonoLOK)×1
ビデオ出力端子 HDMI Type A(19ピン、メス、MonoLOK)×1
リンク端子 RJ-45(シールド)×1 RJ-45(シールド)×1
Syner-G端子 フェニックス(3ピン)×1フェニックス(3ピン)×1
IR In/Ext端子 3.5mmステレオミニ(メス)×1 3.5mmステレオミニ(メス)×1
IR Out端子 3.5mmステレオミニ(メス)×1 3.5mmステレオミニ(メス)×1
電源 DC12V(ロック式、5.5mm バレル/2.1mm)
消費電力 最大14W(送受信機合計)
動作温度 0~+45℃
動作湿度 5%~90%( 結露なきこと)
保管温度 ー20℃~+85℃
保管湿度 0% ~ 90%(結露なきこと)
寸法・質量 W141mm×H27mm×D74mm
送信機:約150g、受信機:約190g
※突起部除く

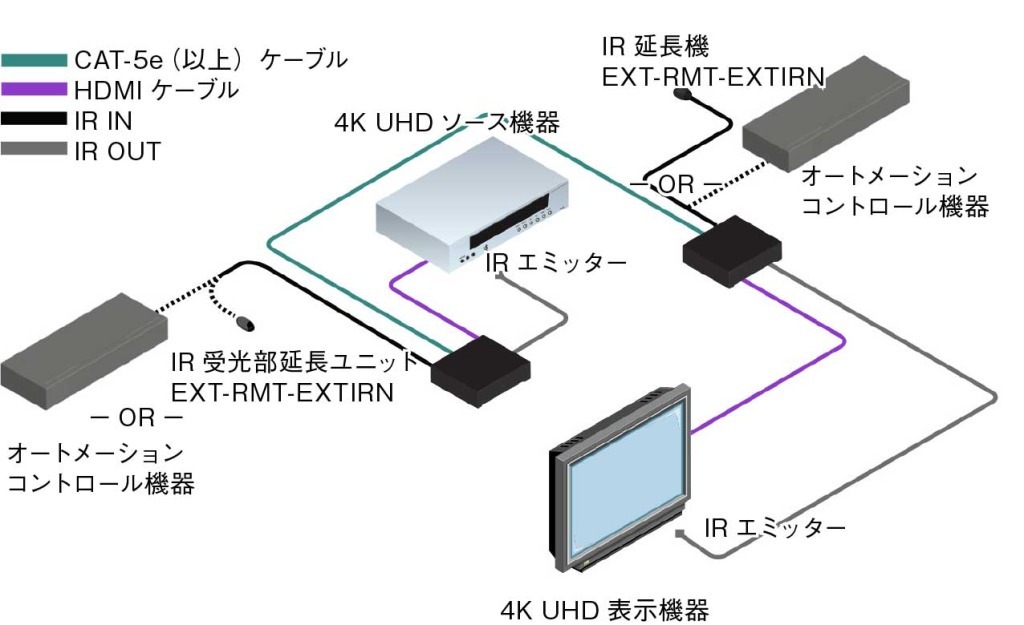

GTB-UHD600-HBTL接続例

▼取扱説明書

取説ダウンロード

▼仕様書

※準備中です。
