EXT-DPKA-LANS-TX(送信機)
EXT-DPKA-LANS-RX(受信機)

ディスプリエポート, USB, RS-232, IR,双方向音声をネットワーク経由で延長・配信

EXT-DPKA-LANS-TX   129,600円(税抜 120,000円) [送信機]
EXT-DPKA-LANS-RX   129,600円(税抜 120,000円) [受信機]

HDCP2.2/1.44K@30HzSyner-G

EXT-DPKA-LANS-TX
▲EXT-DPKA-LANS-TX

EXT-DPKA-LANS-RX
▲EXT-DPKA-LANS-RX


▼対応信号:ディスプレイポート3.5mmステレオミニ TOSLINK | RS-232 USB | IR
▼コントロール:Syner-G WebGUI | 本体スイッチ


■ ギガビットローカルネットワークに接続して、ディスプレイポート、USB、IR、RS-232などを延長・分配。
■ 複数の送信機、受信機を同一ネットワーク内で使用することで、マトリクス出力が可能。
■ 異なるビデオフォーマット(HDMI、VGA、DVI)のOver IPと混在して、相互にフォーマット変換が可能。
■ 最大対応解像度
   送信機入力:4K@60Hz(4:2:0)
   受信機出力:4K@30Hz(4:4:4)
■ HDCP2.2/1.4対応。
■ 各ワークステーションのキーボード・マウスをリアルタイムで操作可能なKMエミュレーション機能搭載。
■ 最大16×16のビデオウォールを構成。縦横の接続台数は自由に設定可能。
■ スケーラー機能搭載でさまざまなコンテンツやディスプレイにも対応。
■ ひとつのネットワーク内に、送信機は最大39,900台、送受信機合わせて最大65,000台を設置可能。 ※使用環境により変わります。
■ 受信機にはオーディオ・ディエンベデッダーを内蔵。
■ 802.3af PoE規格に準拠。
■ 受信機に2ポートのギガビットスイッチを装備し、このうち1ポートがPoEに対応。

▼システム要件
・マルチキャスト(IGMP)、8k以上のジャンボフレームに対応し、これらの機能を有効にしたギガビット対応のL2スイッチが必要です。
送信機:129,600円(税抜 120,000円)   受信機:129,600円(税抜 120,000円)
■EXT-DPKA-LANS-TX(送信機)
  • 送信機本体
  • ゴム足×4
  • ラックマウントトレイ(EXT-RACK-1U-GRY)用ネジ×4
  • L型取付金具一式
  • 電源アダプター(EXT-PS526AIP-LP-6)×1
■EXT-DPKA-LANS-RX(受信機)
  • 受信機本体
  • ゴム足×4
  • ラックマウントトレイ(EXT-RACK-1U-GRY)用ネジ×4
  • L型取付金具一式
  • 電源アダプター(EXT-PS54AULPN-6)×1
  • 電源コード×1

■EXT-DPKA-LANS-TX(送信機)
最大対応解像度 4K@60Hz(4:2:0)
ビデオ端子 ディスプレイポート(20ピン、メス)×1
音声入力端子 3.5mm ステレオミニ×1(ライン)
音声出力端子 3.5mm ステレオミニ×1(ライン)
USBポートType B×1
RS-232端子D-Sub9ピン(メス)×1
IR In/Ext端子 3.5mm ステレオミニ×1
IR出力端子3.5mm モノラルミニ×1
イーサネット端子 RJ-45(シールド、PoE)×1
電源 DC5VまたはPoE
寸法・質量 W214×H43×D150mm※、約1kg

■EXT-DPKA-LANS-RX(受信機)
最大対応解像度 4K@30(4:4:4)
ビデオ端子 ディスプレイポート(20ピン、メス)×1
音声入力端子 3.5mm ステレオミニ×1(マイク)
音声出力端子 3.5mm ステレオミニ×1(ライン)
オプティカル出力端子TOSLINK×1
USBポートType A(USB2.0)×2、Type A(USB1.1)×2
RS-232端子D-Sub9ピン(オス)×1
IR In/Ext端子 3.5mm ステレオミニ×1
IR出力端子3.5mm モノラルミニ×1
イーサネット端子 RJ-45(シールド)×1、RJ-45(シールド、PoE)×1
電源 DC5VまたはPoE
寸法・質量 W214×H25×D150mm※、約900g

※突起部含まず

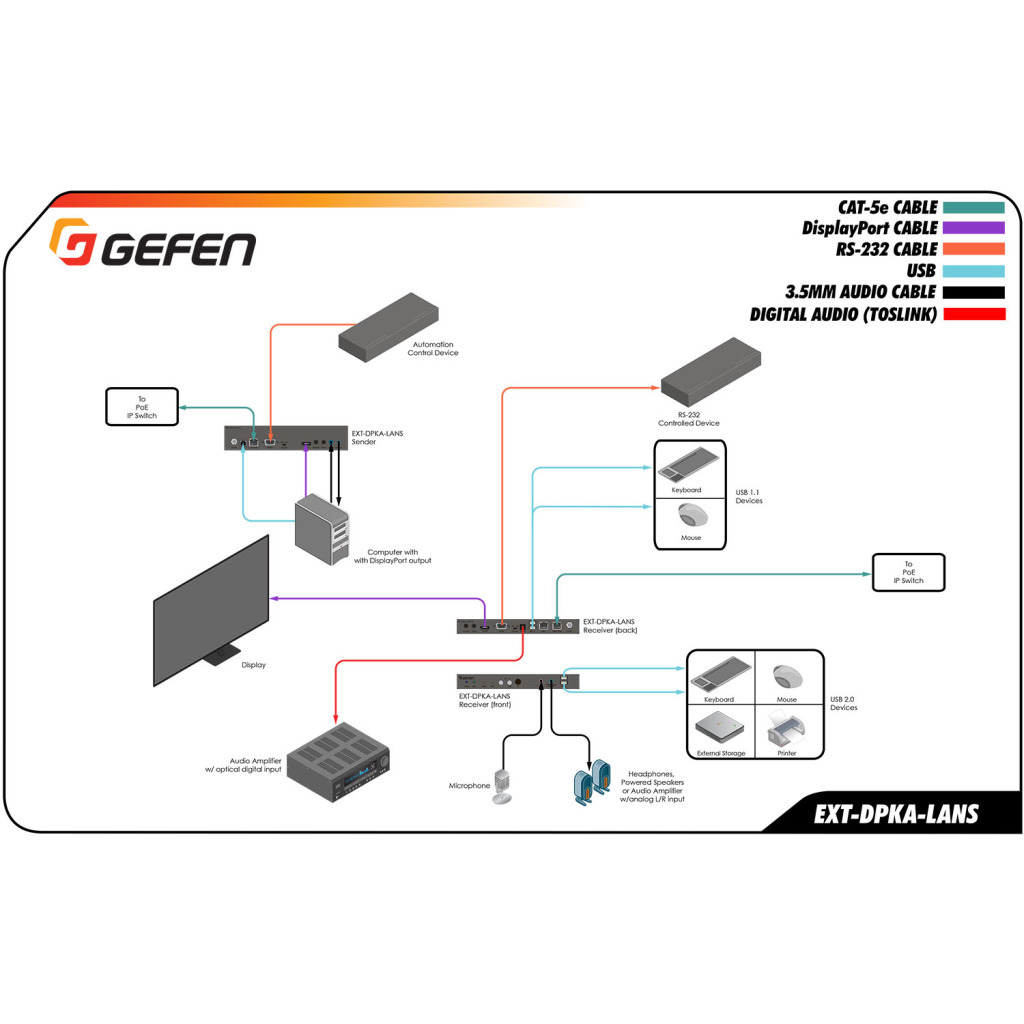

EXT-DPKA-LANS接続例
▼取扱説明書
準備中です。

▼仕様書
準備中です。
