MC-8 / MC-8.1

AES3 ~ AES3id 間の単一方向変換/ 分配が可能な

SRC 内蔵デジタルオーディオ・フォーマットコンバーター

MC-8   円(税抜 円)  (フォーマット/サンプリングレート・コンバーター)

MC-8 MC-8

MC-8.1 円(税抜 円) (フォーマット/サンプリングレート・コンバーター)

MC-8.1
MC-8.1

特長

●AES3 機器~ AES3id 機器間のデジタルオーディオ信号の伝送に必要な機能を凝縮した多機能コンバーター

MC-8/8.1 はAES3 ~ AES3id 間のフォーマット変換とサンプリングレート変換の同時処理が可能な高性能コンバーターです。MC-8 を使えばXLR 端子(AES3) をBNC 端子(AES3id) に変換可能。XLR 端子に比べ端子スペースを半分近くに抑えられるBNC 端子は商業空間や設置スペースの限られた放送設備に多用されています。また、サンプリングレートの異なるデジタルオーディオ信号を複数入力しても、全出力を同じサンプリングレートで出力可能。サンプリングレートの異なるデジタルオーディオ機器を複数使用する環境においてもMC-8/8.1 はAES3 機器~ AES3id 機器間の中継機として威力を発揮します

●定評あるMUTEC のクロック技術を搭載し、マスタークロックとしても機能

温度補償型水晶発振(TCXO)方式を採用した低ジッターリファレンスクロックを内蔵。サンプリングレート変換のリファレンスとして動作するだけでなく、マスタークロック信号も出力でき、デジタルスタジオ環境におけるマスタークロックジェネレーターとしても動作します。また、外部入力信号からもクロック信号を抽出してマスタークロックとして動作可能。不安定なクロックを高い精度に再生成するため、接続するデジタルオーディオ機器のシステム全体を安定化します。

●デジタルオーディオ信号の伝送をサポートする多彩な機能

MC-8/8.1 はクロックが途切れたり、不安定になっても直前のクロックを維持するフライホイール機能を搭載。サンプリングレート変換時にクロックが不安定でも安定したクロックにロックできるためサンプリングレート変換を確実に行ないます。また、1 系統のオーディオ入力を4 系統に、2 系統のオーディオ入力をそれぞれ2 系統ずつに分配するスプリット機能も搭載。商業設備などにおけるデジタルオーディオ信号の分配にも最適です。

ラックマウントオプション
  MW-02/19 円(税抜 円):2台を1Uにラック
  MW-05/19 円(税抜 円):1台を1Uにラック

製品画像

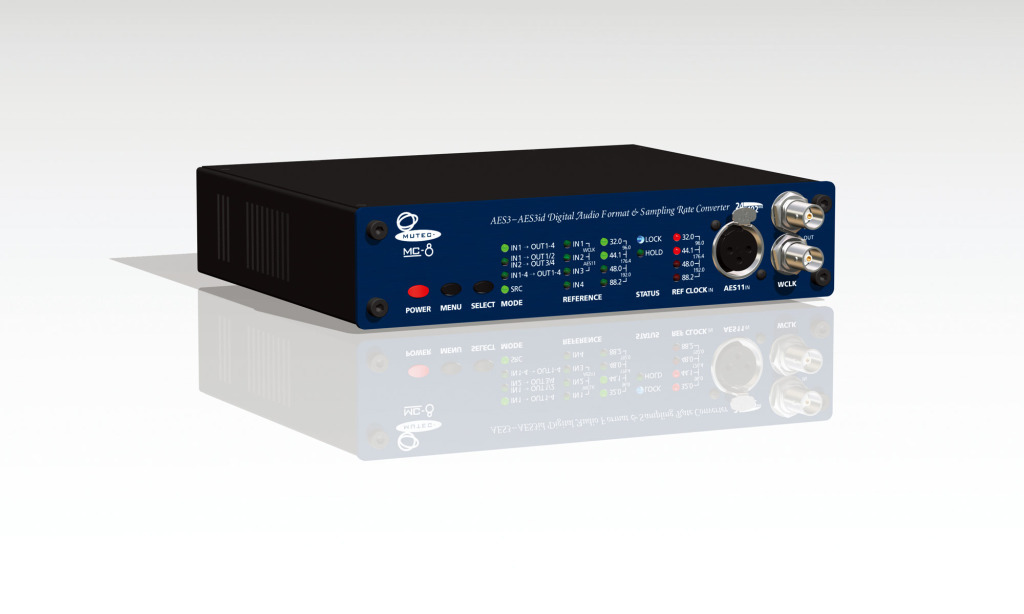

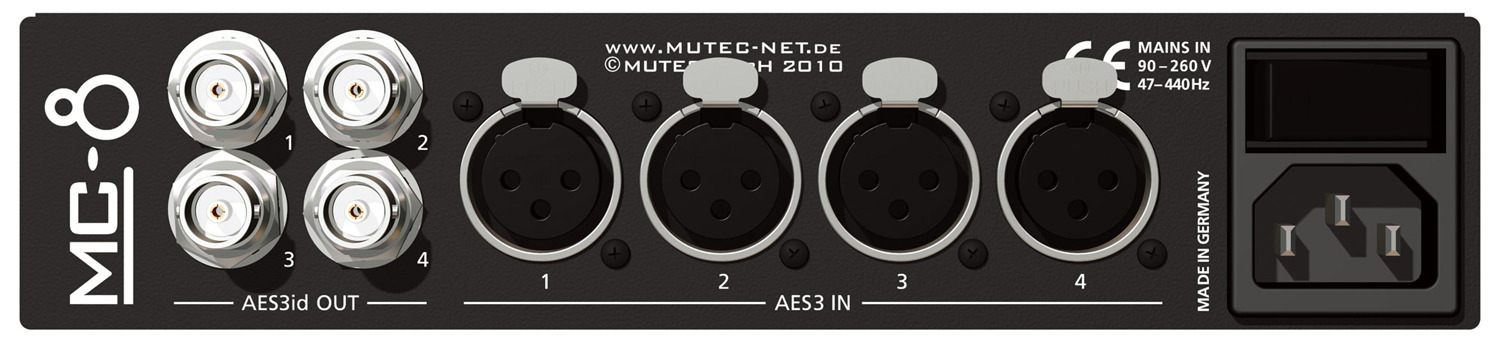

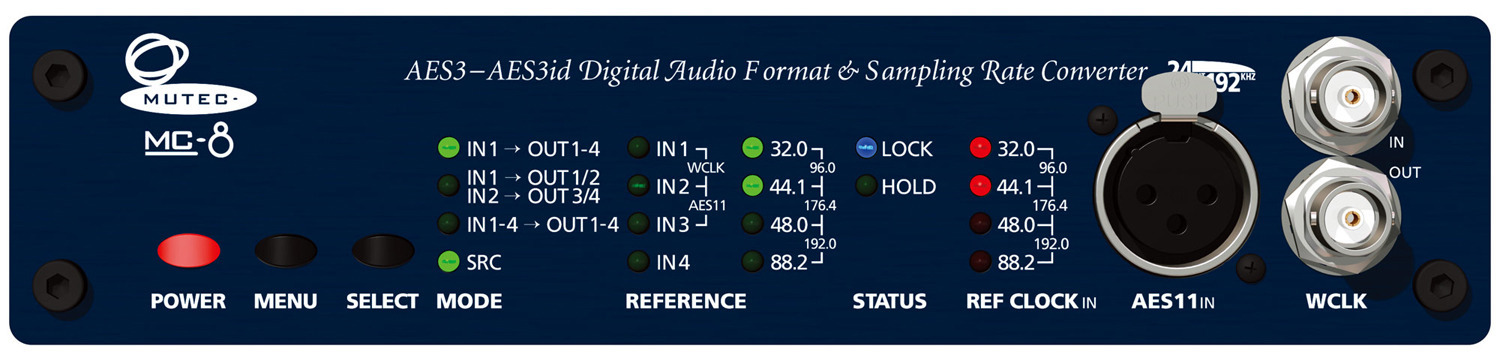

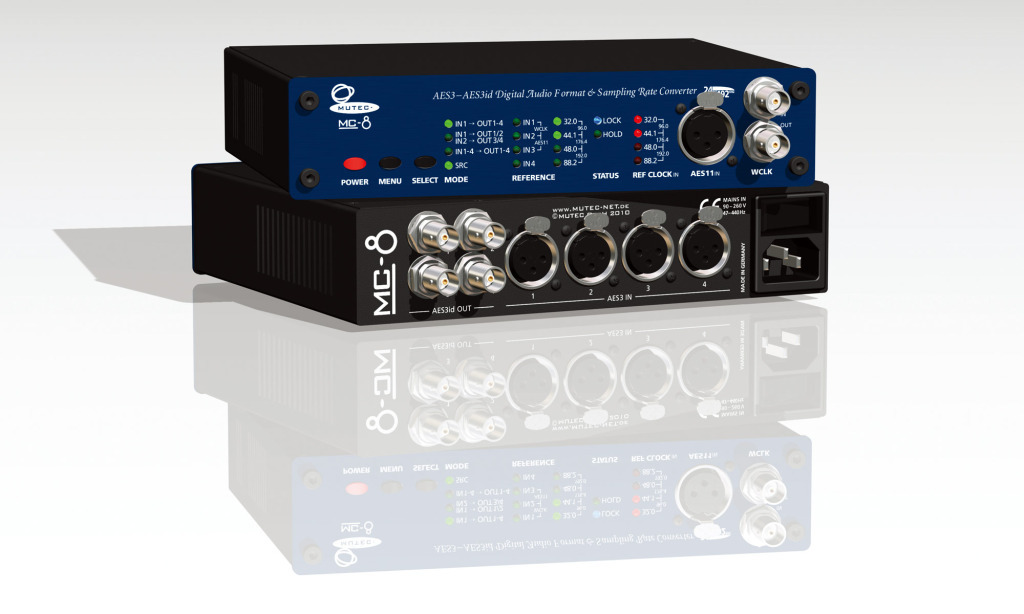

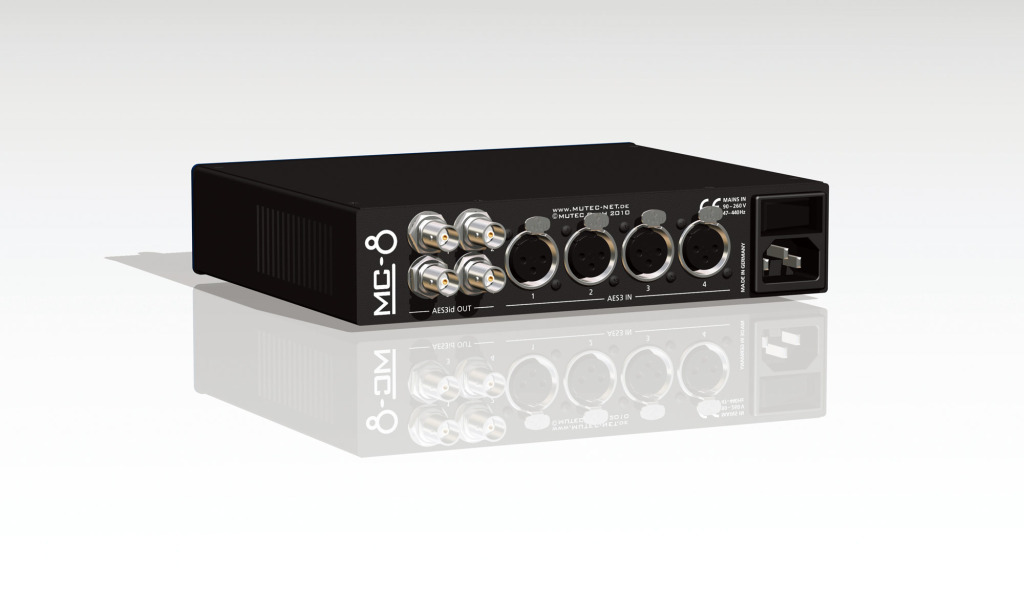

MC-8
MC-8 MC-8 MC-8

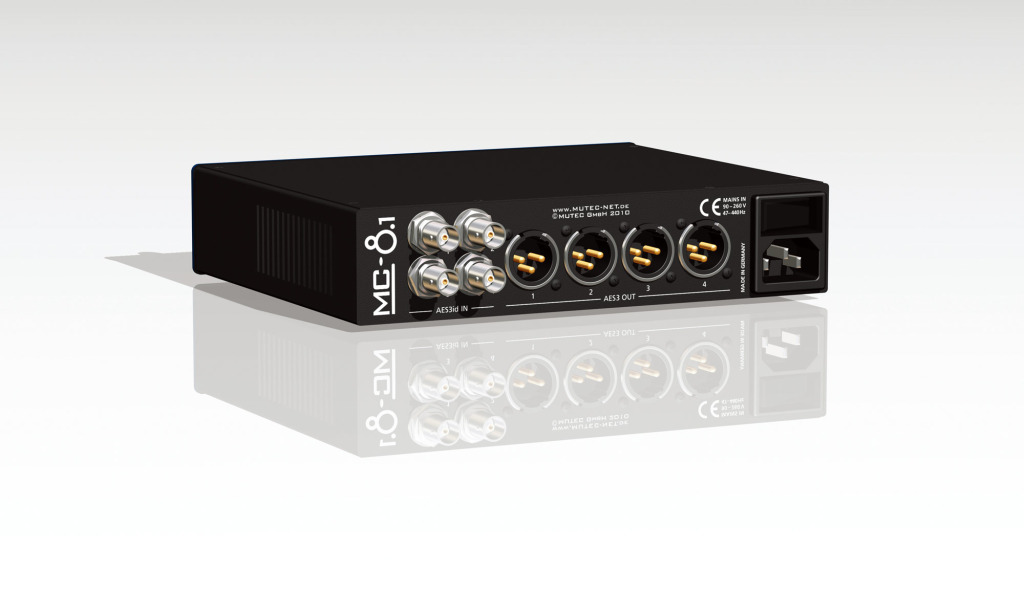

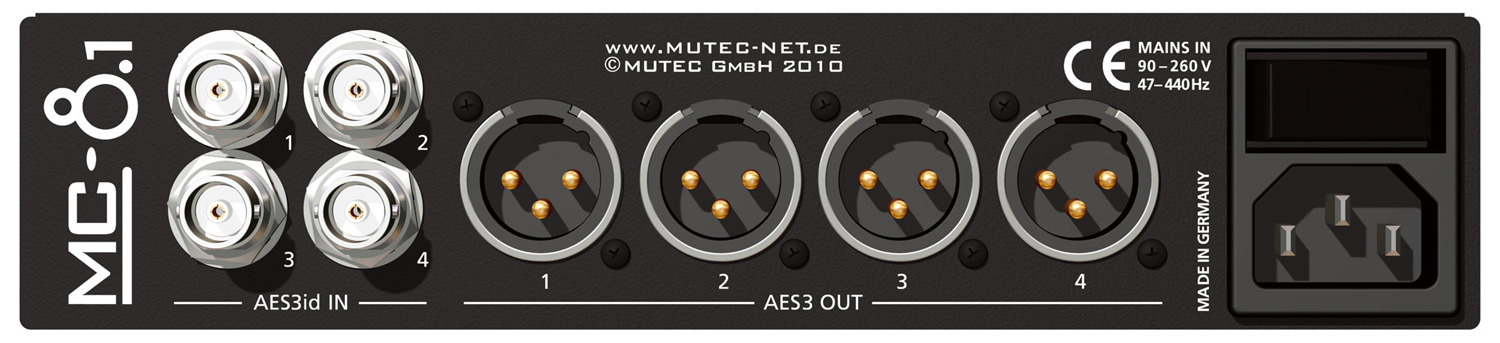

MC-8.1
MC-8.1 MC-8.1 MC-8.1

仕様

入力

ワードクロック入力

インターフェース

BNC × 1、200mV-7V、アンバランス型

入力インピーダンス75 Ω

ロック範囲

25.0kHz~200.0kHz、
11.2896MHz+12.288MHz(Super Clock)

AES3/11入力

インターフェース

XLR3( メス) × 1、トランスバランス型

入力インピーダンス110 Ω、200mV-7.0V

フォーマット、分解能 AES3-1992/2003、AES11-1997/2003、16 ~ 24bits
ロック範囲 25.0kHz~200.0kHz

AES3/11id入力
(MC-8.1のみ)

インターフェース

BNC × 1 、アンバランス型

入力インピーダンス75 Ω、200mV-7V

フォーマット、分解能 AES3id-1995/2001、16 ~ 24bits
ロック範囲 25.0kHz~200.0kHz

出力

ワードクロック出力

インターフェース

BNC × 1、3.5V@22 Ω、アンバランス型、バッファ出力

出力クロックレート

25.0kHz ~ 200.0kHz

AES3/11出力

インターフェース

XLR3(オス) × 1、トランスバランス型、3.5Vpp@110 Ω、

出力インピーダンス110 Ω、バッファ出力

フォーマット、分解能 AES3-1992/2003、AES11-1997/2003、24 bit
出力サンプリングレート 25.0kHz~200.0kHz

AES3/11id出力
MC-8.1のみ)

インターフェース

BNC × 1、アンバランス型、出力インピーダンス75 Ω

フォーマット、分解能 AES3id-1995/2001、24bits
出力クロックレート 25.0kHz~200.0kHz

内部リファレンスクロック

オシレーター形式

TCXO、温度補償型水晶発振器

クロック精度

± 1.0ppm 以下 ( 出荷時)

動作温度

- 10℃~ +60℃

クロックジッター

10ps(RMS) 以下

電源・寸法

形式

内蔵、スイッチング電源

入力電圧

AC100V、50/60Hz、10W

寸法・質量

W198 × H44 × D156mm、0.75kg
