MC-3.1/MC-3.2　マスタークロック・ビデオシンク・ジェネレーター

MC-3.1　円（本体円）　マスタークロック・SDビデオシンク・ジェネレーター
MC-3.2　円（本体円）　マスタークロック・SD/HDビデオシンク・ジェネレーター

軽量・コンパクトなマスタークロック・ジェネレーターのスタンダードモデル

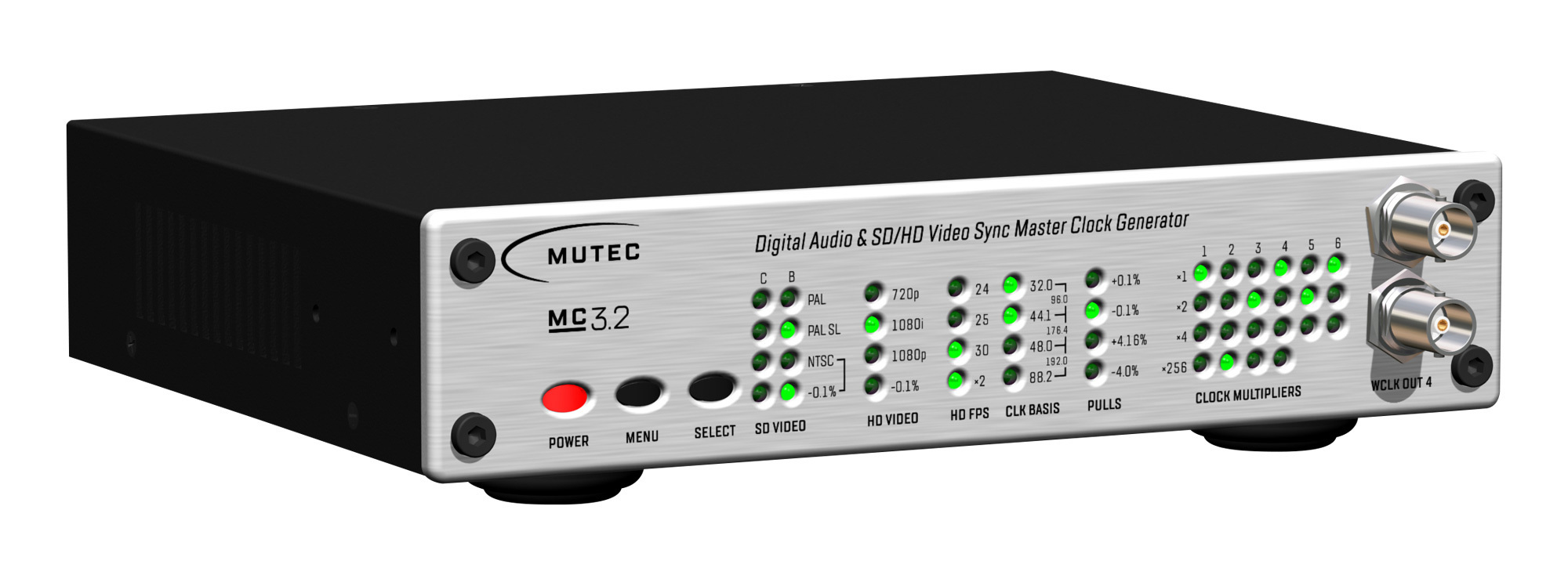

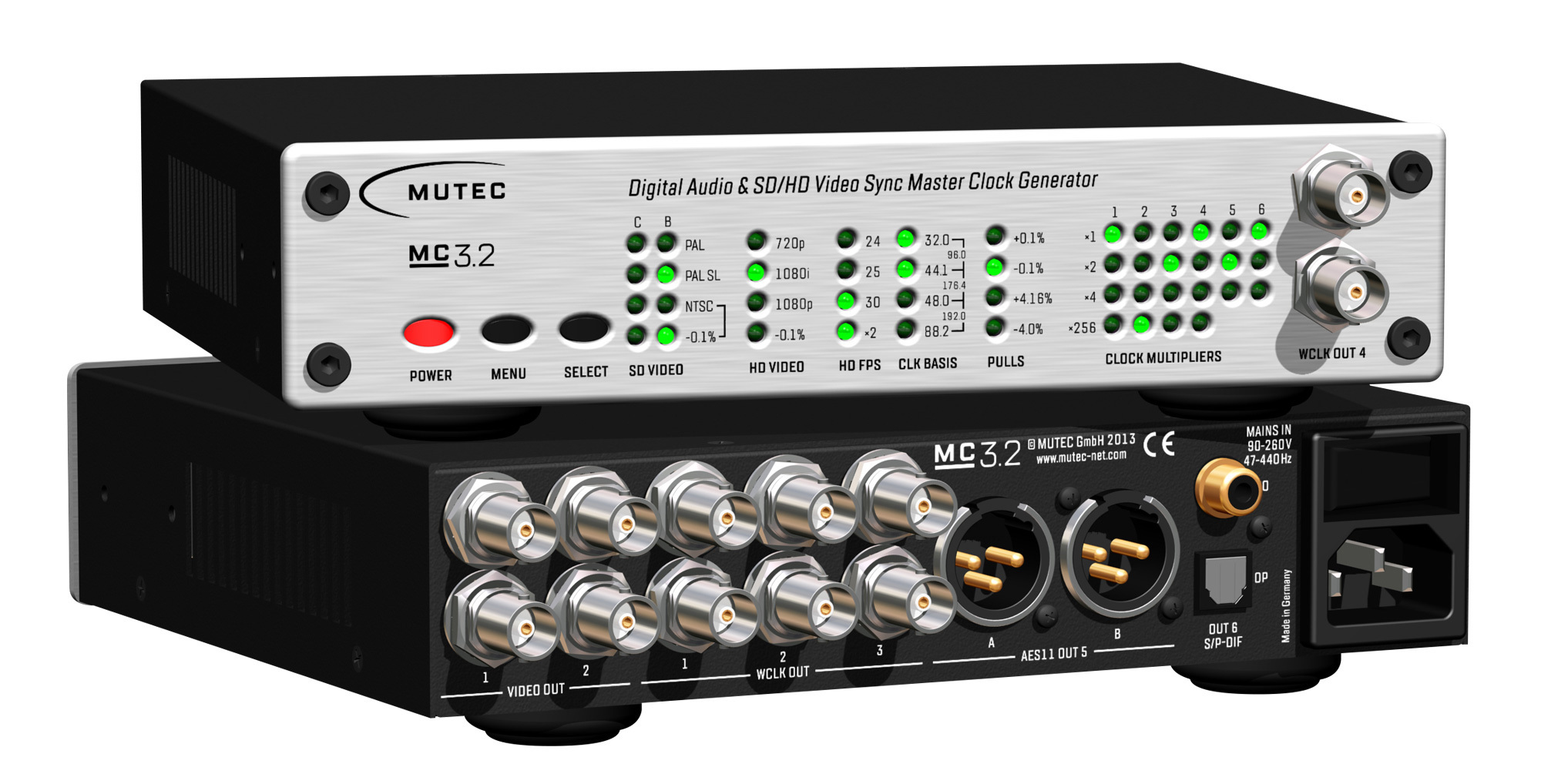

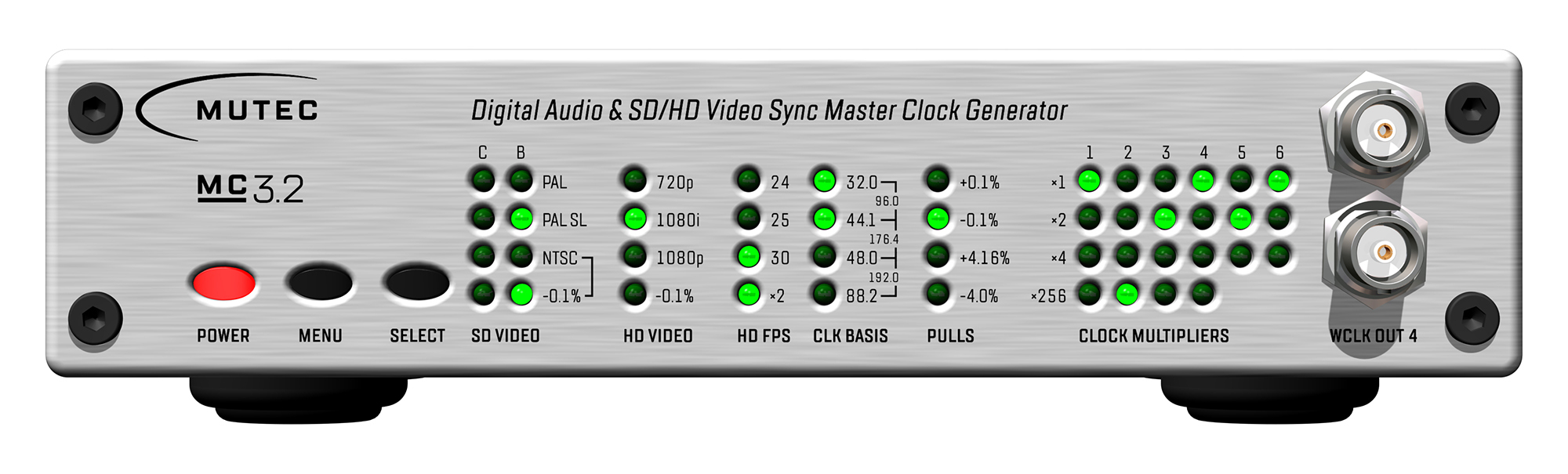

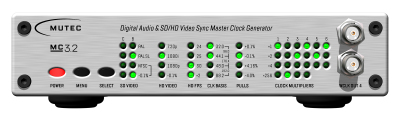

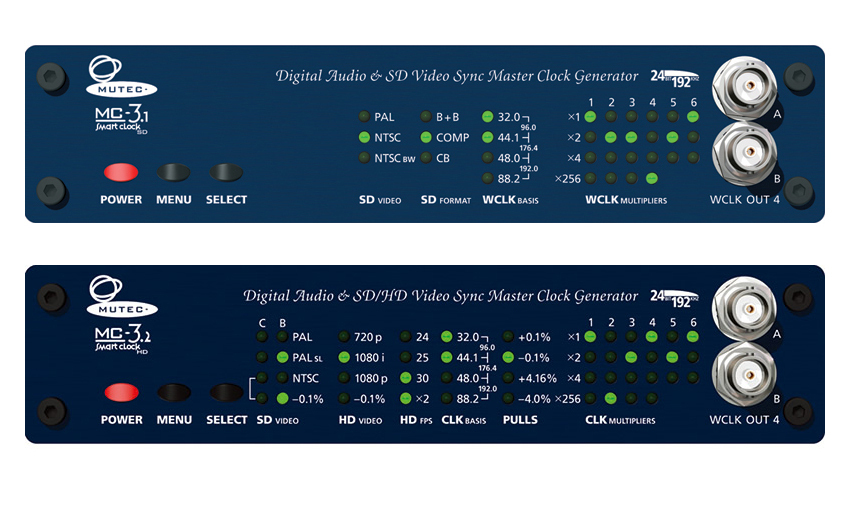

MC-3.1、MC-3.2

  ※クリックすると拡大できます。

特長

本体で生成したクロック信号、ビデオシンク信号を出力するマスタークロック/ビデオシンク・ジェネレーター。マスタークロックに加えて、SD ビデオシンクを出力可能なMC-3.1とSD/HDビデオシンクを出力可能なMC-3.2の2モデルをラインナップ。

フラッグシップモデルiCLOCKの回路構成を基に設計された優れたクロック精度と、極めて低いジッター性能を獲得。

最大12系統のワードクロック出力、2系統のSDビデオシンク出力を搭載。加えてMC-3.2は2系統のHDビデオシンク出力を装備。

ワードクロック出力は32.0kHz～12.288MHzのワードクロック出力に対応し、Super Clock対応機器など多様な外部機器へのクロック同期が可能

ワードクロック/ビデオシンク出力
　・ワードクロック(Super Clock対応)：32.0kHz～12.288MHz
　・AES/EBU11、S/PDIF：32.0kHz～192.0kHz
　・SD(NTSC、PAL) ビデオシンク
　・BB、コンポジット・シンク、NTSC カラーバー
　・HDビデオシンク(MC-3.2のみ)

ラックマウントオプション
　　MW-02/19　円（本体円）：2台を1Uにラック
　　MW-05/19　円（本体円）：1台を1Uにラック

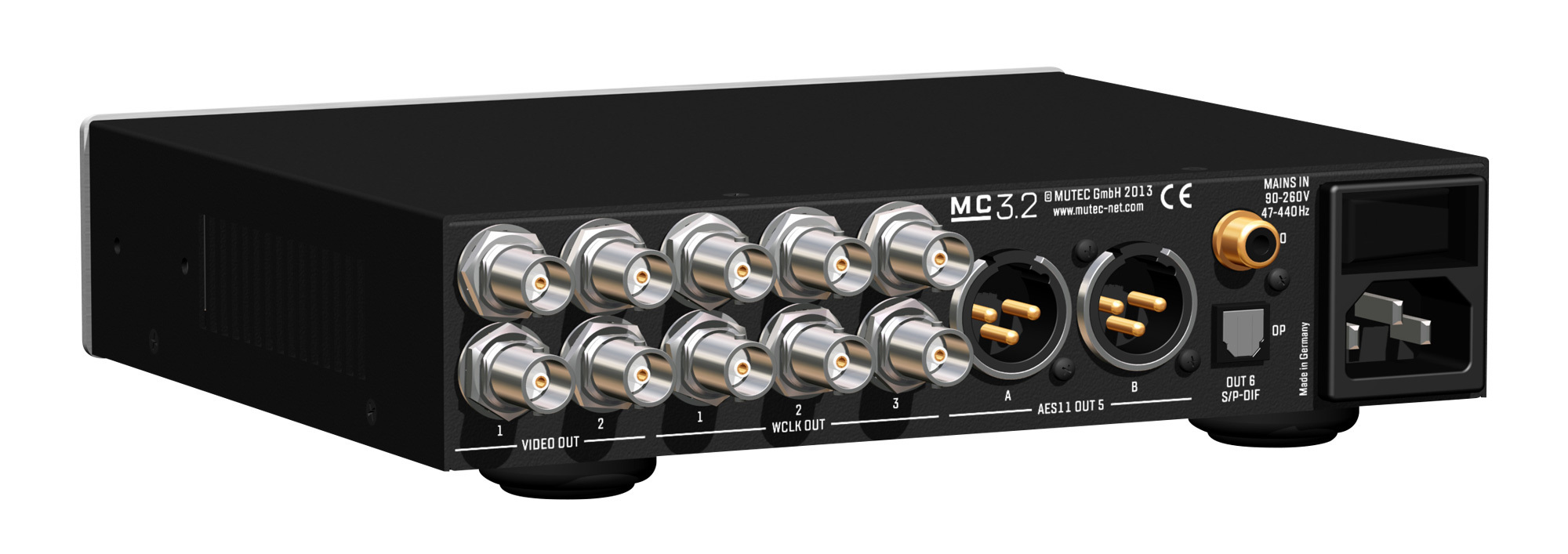

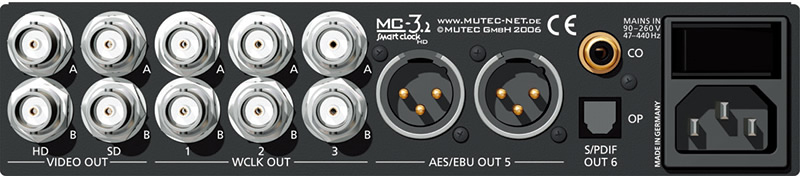

背面パネル

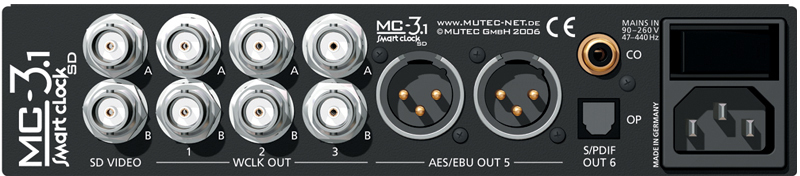

MC-3.1

MC-3.1

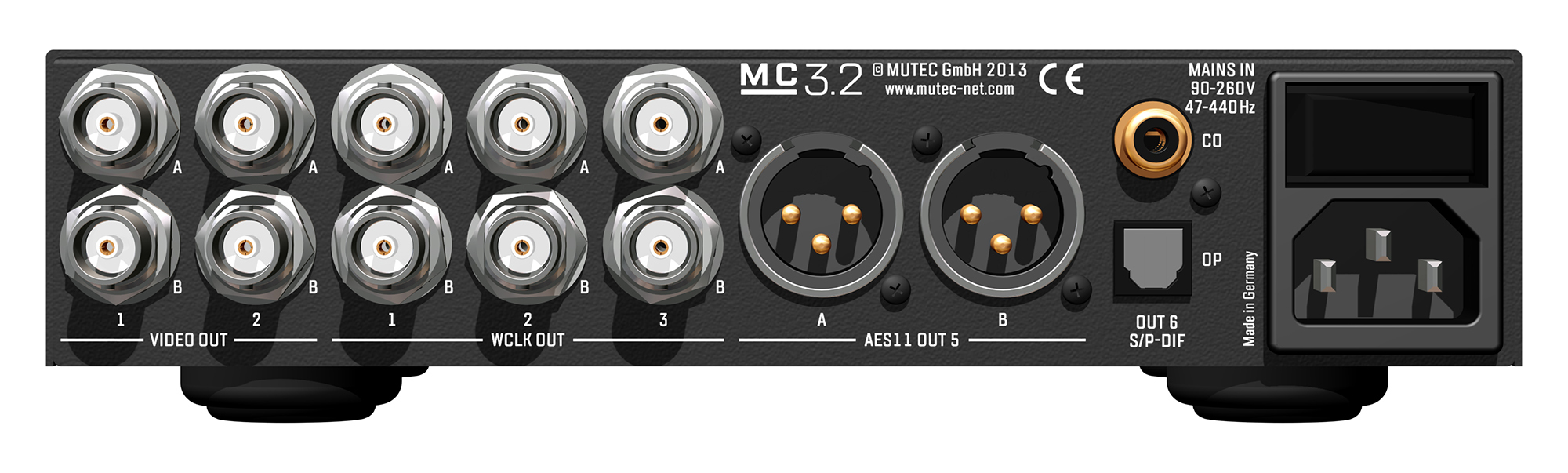

MC-3.2

MC-3.2

※クリックすると拡大します。

仕様

出力 SDビデオシンク 端子 BNC(メス)×2
インピーダンス 75Ω
HDビデオシンク
(MC-3.2のみ)		 端子 BNC（メス）×8
インピーダンス 75Ω
ワードクロック 端子 BNC(メス)×8
インピーダンス 22Ω
出力レベル 3.5V @75Ω
AES/EBU11 端子 XLR（オス）×2
インピーダンス 110Ω
S/PDIF(OP) 端子 Toslink×1
S/PDIF(CO) 端子 コアキシャル×1
インピーダンス 75Ω
オシレーター 形式 TCXO
クロックジッター 6ps以下(RMS): MC-3.1
10ps以下(RMS): MC-3.2
クロック精度 ±1ppm以下(MC-3.1)
±0.5ppm以下(MC-3.2)
電源 AC100V、50/60Hz、10W
寸法・質量※ W198×H45×D159mm、0.8kg
※突起物除く
