ULXP4


ULXP4

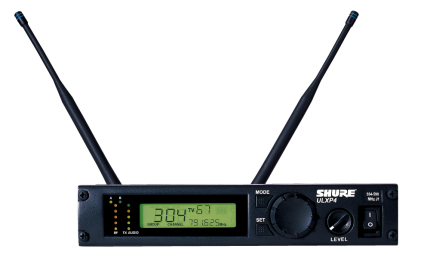

ULXP4 ※生産完了品です。
ULXP4D (※ULXP4受信機×2台のパッケージ) ※生産完了品です。

コンパクトなボディーに充実の機能を凝縮。
B型・A型共用のプロフェッショナルモデル。
  • ●全グループの空いているチャンネルを自動的に探すスキャン機能を搭載。素早いセッティングが可能。
  • ●大画面の液晶ディスプレイは、グループ番号、チャンネル番号、周波数、送信機の電池残量、出力レベルや周波数のロック状態等を表示。暗い場所でも操作できるバックライト機能も搭載。送信機の電池残量は3段階で表示。
  • ●RF信号と送信機の音声信号の強弱を確認できる、5段階のLEDインジケーターを搭載。
  • ●取り外し可能な1/2波長アンテナを採用。
  • ●周波数と音声信号レベルの設定をロックし、誤操作を防止可能。
  • ●頑丈なメタルシャーシを採用。
  • ●付属の金具を使用してラックマウントが可能。
  • ●アンテナ分配機(UA845J)やアクティブ指向性アンテナ(UA870WB)、アンテナ・ブースター(UA830WB)等の使用で、より大きなシステムの構築が可能。




  • シリーズ特長を見る周波数表ボタン

仕様

システム性能

●到達距離:約70m ※見通しのよい屋外で使用した場合。使用環境によって異なる。
●トーン信号周波数:32.768kHz
●周波数特性:25Hz~15kHz,±2dB(システム全体の帯域幅はマイクヘッドにより変動)


  • ●受信周波数:B型(806~810 MHz)30チャンネル、A型(797~806MHz)71チャンネル、合計101チャンネルのうち任意の1チャンネル
  • ●アンテナ入力:
  • ・実効インピーダンス:50Ω
  • ・コネクター:BNC
  • ●RF感度(12dB SINAD:1.26μV(標準)
  • ●音声出力:
  • ・形式-バランス(XLR3ピン、オス)、アンバランス(フォーンジャック)
  • ・インピーダンス:50Ω(Line)、2kΩ(Mic)
  • ・レベル-バランス:+3.9dBV(Line)、ー17dBV(Mic)、
  • ・アンバランス:ー2dBV
  • ●電源:DC14~18V(550mA)、付属のACアダプター(AC100V、50/60Hz)
  • ●寸法・質量:幅219.5×高43×奥行154mm(除突起)、1.1kg
  • ●付属品:
  • ・ULXP4: 1/2波長アンテナ×2、ACアダプター、ラックマウント金具大・小×各1、リンクバー、ネジ一式、ゴム足×4(1シート)
  • ・ULXP4D: 1/2波長アンテナ×4、ACアダプター×2、ラックマウント金具小×2、リンクバー×2、ネジ一式、ゴム足×8(2シート)

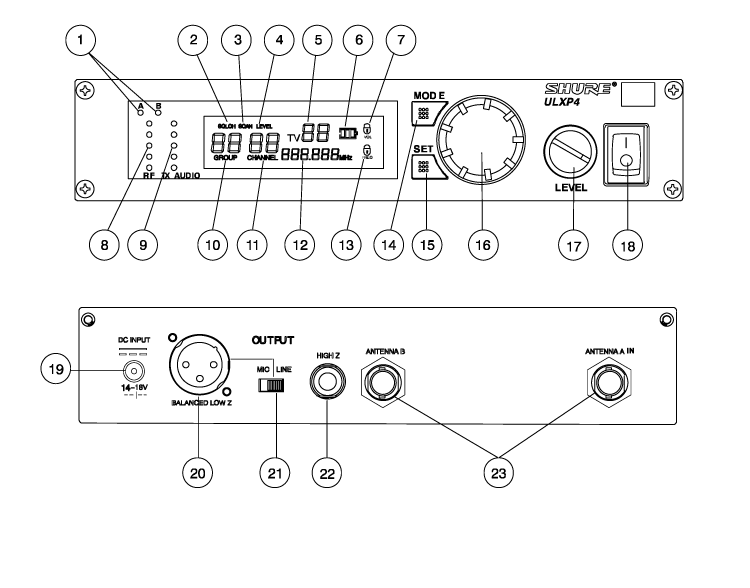

各部の名称

ULXP4各部の名称
■フロントパネル (13) グループ/チャンネル・ロックアイコン
(1) 受信アンテナインジケーター (14) モードボタン:グループ、チャンネル等のメニューを変更。
(2) スケルチ・インジケーター (15) セットボタン: 変更した設定を保存
(3) スキャン・インジケーター (16) ディスプレイコントローラー:数値の変更や設定
(4) 出力レベル警告インジケーター (17) 出力レベルコントロールつまみ
(5) TVチャンネルディスプレイ:
             日本仕様では機能しません。
(18) 電源ON/OFFスイッチ
(6) 送信機の電池残量インジケーター
(7) 出力レベルロック・アイコン ■ リアパネル
(8) RFレベル・インジケーター (19) 電源入力コネクター
(9) オーディオレベル・インジケーター (20) ローインピーダンス・バランス出力コネクター(XLR3ピンオス型)
(10) グループ番号表示 (21) MIC/LINE出力レベル切替スイッチ
(11) チャンネル番号表示 (22) ハイインピーダンス・アンバランス出力コネクター(フォーンジャック)
(12) 周波数表示 (23) アンテナ入力コネクター(BNC)
