SLX4
SLX4 ※メーカー生産完了品(2016.8)
簡単な操作で素早いセットアップが可能。
- ●空いているチャンネルを自動的に探すスキャン機能や赤外線リンク機能を搭載。素早いセットアップが可能。
- ●グループ／チャンネル、周波数、ロックなどを表示。電池残量が少なくなるとアイコンで表示する液晶ディスプレイを搭載。バックライト付きなので、暗い場所でも操作が可能。
- ●正確な周波数で設定したいときに有効なマスターリストの呼び出しが可能。
- ●取り外し可能な、1/4波長アンテナを使用。
- ●設置場所を選ばないハーフラックサイズ。付属の金具を用いて2台を1Uにラックマウント可能。
|
システム性能 |
- ●受信周波数：B型（806～810MHz）30チャンネルのうち任意の1チャンネル
- ●アンテナ入力：
- ・実効インピーダンス：50Ω
- ・コネクター：BNC
- ●RF感度（12dB SINAD）：ー105dBm（標準）
- ●音声出力：
- ・形式－バランス（XLR3ピン、オス）、アンバランス（フォーンジャック）
- ・インピーダンス：200Ω（バランス）、1kΩ（アンバランス）
- ・レベル－バランス：－13dBV（600Ω負荷）、アンバランス：－2dBV（3kΩ負荷）
- ●電源：DC12〜18V（160mA）、付属のACアダプター（AC100V、50/60Hz）
- ●寸法・質量：幅197×高42×奥行134mm、816g
- ●付属品： 1/4波長アンテナ×2、AC アダプター、ラックマウント金具大・小×各1、リンクバー、止めネジ金具一式、保護用バンパー×4、50Ω同軸ケーブル（60cm）×2、フロントアンテナ用バルクヘッドアダプター× 2、アンテナホールキャップ× 2

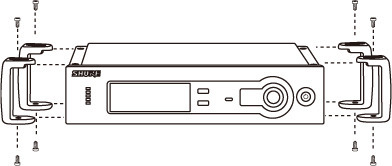

▼付属の保護用バンパー
※ラックマウントしない場合は、付属のねじを使用して本体に取り付けてください。
※ラックマウントしない場合は、付属のねじを使用して本体に取り付けてください。
| |

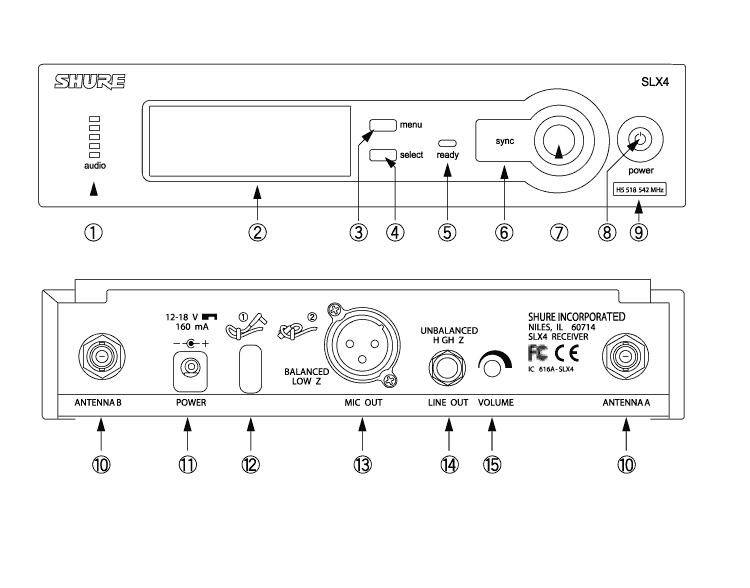

| ■フロントパネル | ■リアパネル |
(1) audio レベルインジケーター | (10) アンテナ入力コネクター |
(2) 液晶 ディスプレイ | (11) AC 電源入力コネクター |
(3) menu ボタン | (12) コード・タイ・ループ |
(4) select ボタン | (13) ローインピーダンス・バランス出力コネクター |
(5) ready インジケーター | (14) ハイインピーダンス・アンバランス出力コネクター |
(6) 赤外線（IR）ポート | (15) ボリューム調整ダイアル |
(7) sync ボタン |
|
(8) power ボタン |
|
(9) 周波数表示 | |
SLX4は通常受信機の背面にアンテナが取り付けられています。受信機をラックマウントして、アンテナを前面に取り付ける場合、または受信機本体から離して壁面などに取り付ける場合等には、付属の金具以外に別売アクセサリが必要になることがあります。以下は、代表的な取り付け方と取り付けに必要なアクセサリーの一覧です。事前に取り付け方法をご確認いただくことをお勧めします。
受信機をラックマウントし、アンテナを前面に取り付ける場合
アンテナの取り付け方により、必要な別売りアクセサリが異なります。
アンテナをリモートマウントする場合
できるだけ高い場所で、金属の障害物がない場所を選んで設置します。
受信機をラックマウントし、アンテナを前面に取り付ける場合
アンテナの取り付け方により、必要な別売りアクセサリが異なります。
| 受 信 機 1 台 |
 |
付属品のみで可能。 |
| 受 信 機 2 台 |
 |
それぞれの付属品と別売アクセサリーUA221(パッシブ・アンテナ分配キット)×1が必要。 |
アンテナをリモートマウントする場合
できるだけ高い場所で、金属の障害物がない場所を選んで設置します。
 |
以下の別売アクセサリーが必要。 UA505(リモート・マウント・アンテナキット)×2 UA825(500Ω同軸ケーブル)×2 UA8(1/2波長アンテナ)×2 |
