ワイヤレスシステム

ULXD4、ULXD4D、ULXD4Q B型特定ラジオマイク新周波数帯域

 ※末尾(-XX)は下表参照。
ULXD4-XX  1chモデル【新周波数帯域:WS帯/専用帯のみ

ULXD4-AB  1chモデル【B型】

ULXD4  ULXD4



ULXD4D-XX
  2chモデル【新周波数帯域:WS帯/専用帯/1.2GHz帯
ULXD4D-AB  2chモデル【B型】

ULXD4D
ULXD4D



ULXD4Q-XX
  4chモデル【新周波数帯域:WS帯/専用帯/1.2GHz帯

ULXD4Q-AB  4chモデル【B型】

ULXD4QULXD4Q

新周波数対応モデルの末尾「-XX」を選択してください。
モデル名末尾G50H50J51 L53 Z16
対応周波数470-534MHz534-598MHz573-636MHz 632-714MHz 1240-1260MHz
(1252-1253MHz除く)
※新周波数帯域を使用する際は免許が必要です。

1ch、2ch、4chの豊富なラインナップを用意。
2ch、4chモデルはオーディオサミング機能も搭載。
  • ● 20Hz~20kHzデジタルならではのフラットな周波数特性。
  • ●「 周波数自動検索機能」や「赤外線リンク機能」により、素早いセットアップを実現。
  • ● 規定レベル以上の干渉が発生するとフロントパネルにアラートが表示され、画面がフラッシュ。
  • ● 受信機側でゲイン調整のほとんどを行える60dBものシステムゲイン。
  • ● AES-256bit方式の暗号化で極めて秘匿性の高いワイヤレス運用を実現。
  • ● 操作性に優れた専用ソフトウェア「Wireless Workbench 6」を使えば、PCとのイーサネット接続が可能。複数台の受信機設定や、送信機の電池情報の確認、ミュートなどの制御をPC上から実行可能。
  • ● タッチパネル式の外部コントローラーとして定評あるAMX、Crestronからの制御に対応。
  • ● 過酷な環境にも対応する堅牢なメタル製シャーシを採用。
  • ● 視認性の高い液晶ディスプレイを搭載し、各種設定から送信機の電池残量などを表示。また、RFレベルは5段階、オーディオ・レベルは6段階のLEDメーターで表示。

  • 多チャンネルモデルULXD4D、ULXD4Qの追加機能
  • ● ホワイトスペース帯の新周波数帯域モデルに加え、1.2GHz帯域モデルの受信機を用意。1.2GHz帯域は、日本全国どこでも運用可能なため、TVチャンネルの割り当てが少ない地域や移動しながら運用する場合などに最適。
  • ● 1本のイーサネットケーブルで多チャンネルのデジタル音声信号を伝送するデジタルオーディオ・ネットワークDante対応インターフェースを搭載。
  • ● 複数のチャンネルをミックスして出力するオーディオサミング機能を搭載。
  • ● RFカスケード出力を搭載しているため、複数の受信機でアンテナを共有して運用可能。
  • ● ボディーパック型送信機2台を使用することで、2つの異なる周波数で1つの信号を伝送する周波数ダイバーシティ機能を搭載。絶対的に途切れさせたくない重要なプレゼンターのスピーチ等に最適。

    1.2GHz帯域について詳しくはこちら

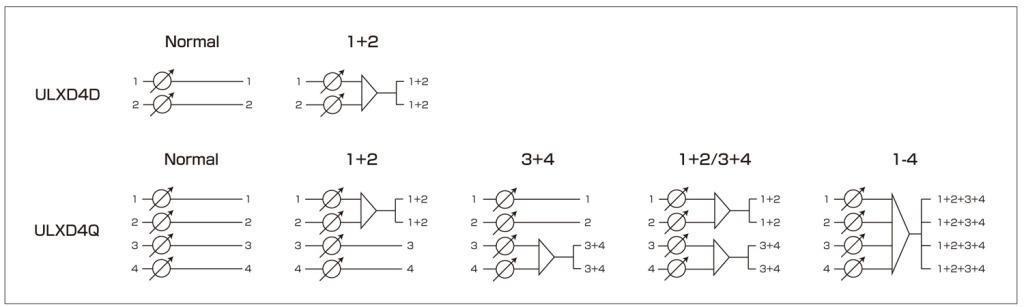

  • オーディオサミング設定(ULXD4D、ULXD4Qのみ)
  • オーディオサミング設定

  •

■システム性能

到達距離 空中線電力10mW/約100m
 ※見通しの良い屋外で使用した場合。使用環境によって異なる。
レイテンシー 2.9ms以下
周波数特性 ULXD2/30Hz~20kHz、±1dB ULXD1/20Hz~20kHz、±1dB
 ※システム全体の帯域幅はマイクヘッドにより変動。



■ULXD4仕様

受信チャンネル数 1チャンネル(ULXD4)、2チャンネル(ULXD4D)、4チャンネル(ULXD4Q)
受信周波数 -XX:対応周波数帯域(上記表参照)、-AB:B型(806~810MHz)
アンテナ入力 実効インピーダンス 50Ω
コネクター BNC
アクティブアンテナ用電源電圧 DC12V、最大170mA(ULXD4)/最大150mA(ULXD4D/ULXD4Q)
RF感度 -98dB@10-5 BER
音声出力 形式 バランス(XLR3ピン、オス)
擬似バランス(フォーンジャック、ULXD4のみ)
インピーダンス バランス・擬似バランス:100Ω、アンバランス(ULXD4のみ):50Ω
最大出力レベル バランス:+18dBV(ライン)、-12dBV(マイク)
ネットワーク インターフェース/デュアルポートイーサネット10/100Mbps、1Gbps
最大ケーブル長/100m
※ケーブルの種類や接続する機器によって使用できるケーブルの長さは異なります。
電源 ULXD4/付属のACアダプター(AC100V、50/60Hz)
ULXD4D/AC100V、50/60Hz、26W
ULXD4Q/AC100V、50/60Hz、32W
寸法・質量 ULXD4/幅191×高42×奥行149mm、924g(除アンテナ)
ULXD4D/幅482×高42×奥行274mm、3.4kg(除アンテナ)
ULXD4Q/幅482×高42×奥行274mm、3.5kg(除アンテナ)
付属品 1/2波長アンテナ*×2、ACアダプター(ULXD4のみ)、電源ケーブル(ULXD4D/ULXD4Qのみ)、ラックマウント金具大・小×各1(ULXD4のみ)、ハードウェアキット一式、50Ω同軸ケーブル(約50cm)×2、BNCバルクヘッドアダプター×2、イーサネットケーブル(約175cm)×1

*付属している1/2波長アンテナは以下の通りです。
ULXD4-G50:UA8-470-542
ULXD4-H50:UA8-518-598
ULXD4-J51:UA8-554-638
ULXD4-L53:UA8-596-714
ULXD4-AB:UA8-740-814

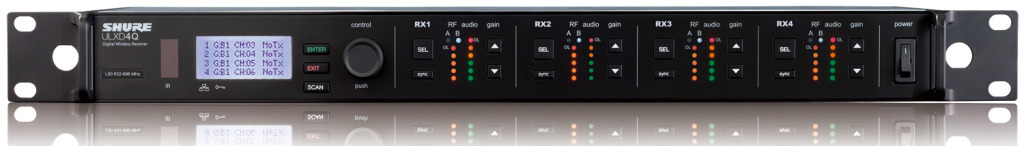

●ULXD4D、ULXD4Q

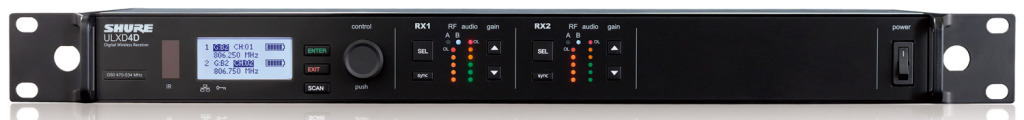

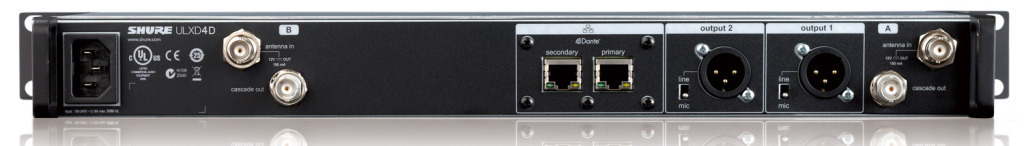

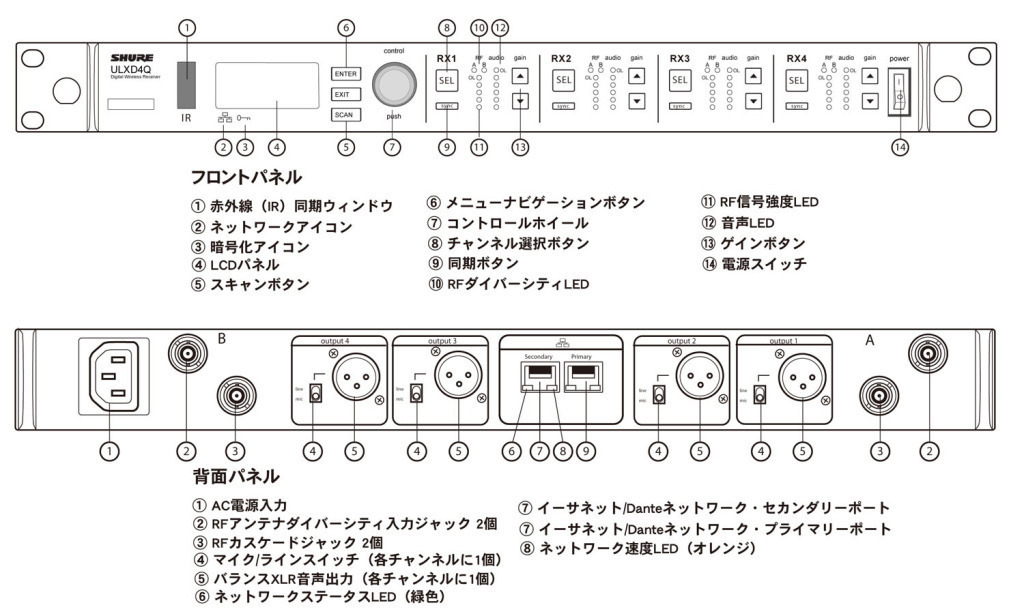

ULXD4D/ULXD4Q各部の名称

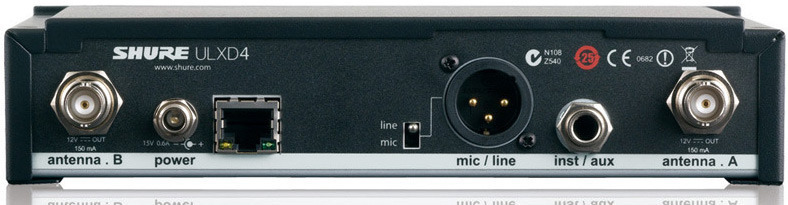

●ULXD4

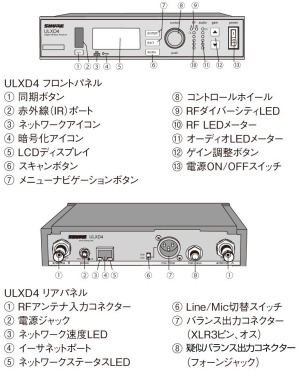

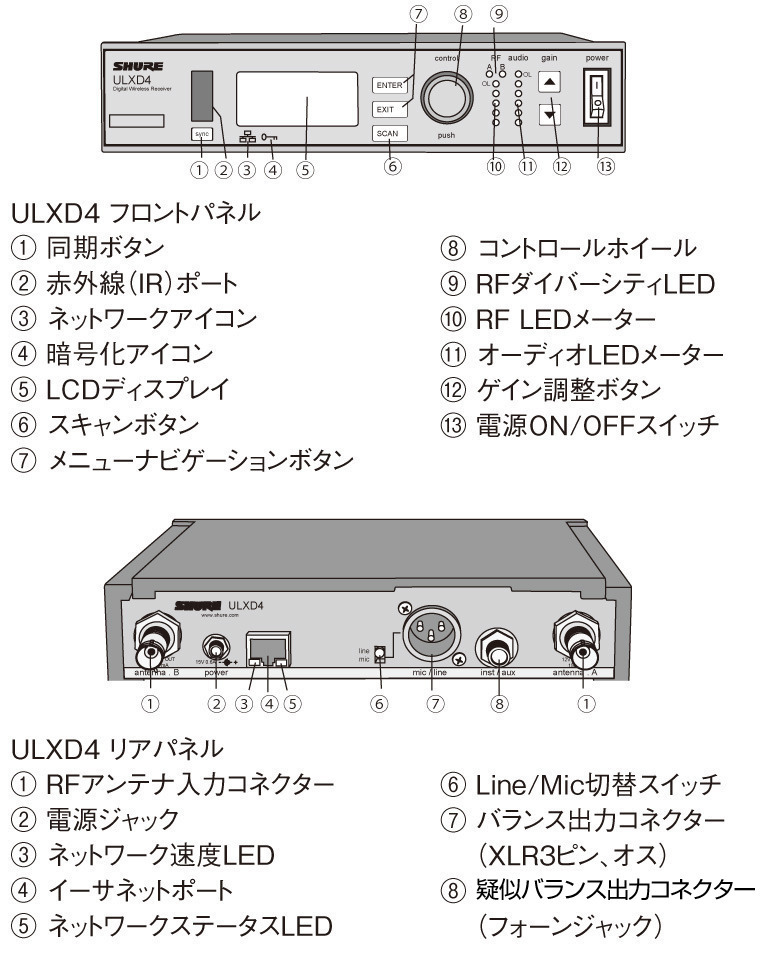

ULXD4各部の名称

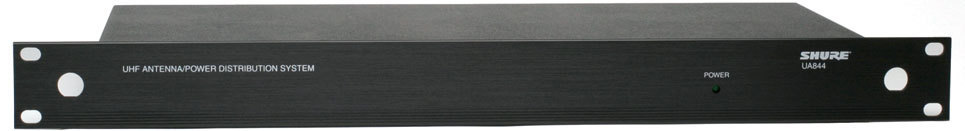

UA844SWB-J
