Hydra2
Hydra2 ~Network and Routing~

Hydra2は、【コントロールサーフェス】~【 DSPラック】~【 I/O BOX 】間で継ぎ目のないスケーラブルなシステムを形成する オーディオネットワークです。大規模システムにも対応でき、膨大な数の入出力のコントロールを可能にします。 レイテンシー はほんのわずかで、音質に妥協することのない高品位設計です。しかも、放送用途に不可欠なリダンダント機能を持ち合わせてお り、クラス最高水準の安全性を誇ります。

 ・CALRECのクロスポイントルーター搭載。
   APOLLO、ARTEMIS Shine、ARTEMIS Ray、ARTEMIS Beam:8192×8192
   ARTEMIS Light、SUMMA:4096×4096
・様々な用途に対応するHydra2対応I/O BOXを各種用意。
・[コントロールサーフェス]~[DSPラック]~[Hydra2対応I/O BOX]間は、CAT5eまたは光ファイバーケーブルで接続。
・全ての入出力はHydra2ネットワークシステムを経由。512chの音声信号を24bit、48kHzで同時に送信。
・ネットワーク上のI/Oは、複数のコンソールで共有可能。

■システム例

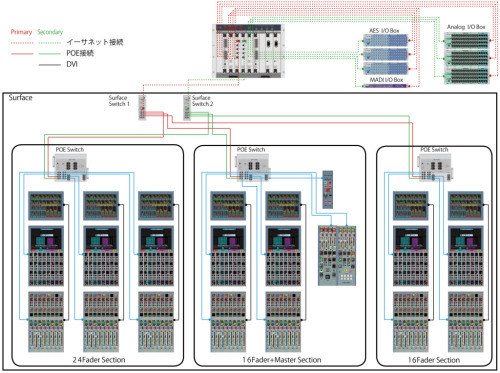

APOLLOシステム例


■DSPラック(8U)
 APOLLO、ARTEMIS Shine/Ray/Beam用
DSP Rack①

■DSPラック(4U)
 ARTEMIS Light、SUMMA用
DSP Rack②

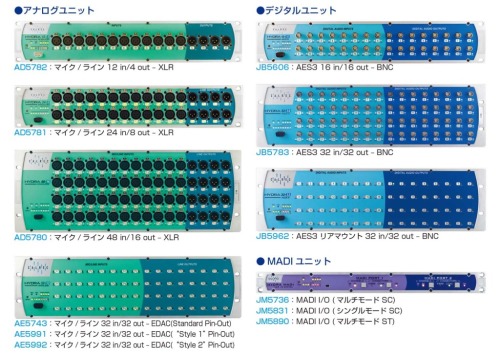

●I/O BOX ~Fixed~

IO BOX

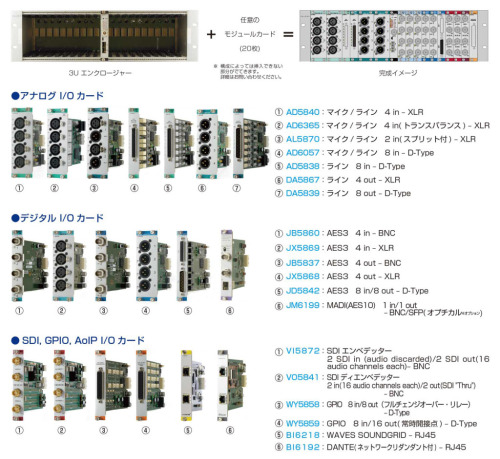

●I/O BOX ~Modular~
IO BOX_Modular
