MUTEC“MC-4”を発売
2009年9月11日
ここに掲載されている情報は、発表日現在の情報です。
最新の製品情報と異なる場合があります。あらかじめご 了承ください。

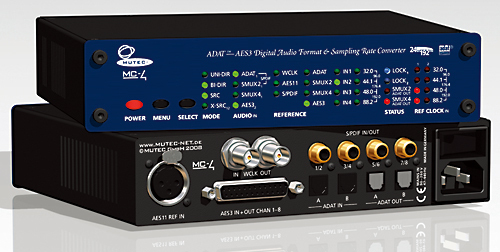

MUTEC“MC-4”
ADAT ~ AES 間の双方向変換が可能。
マルチチャンネル・フォーマット/サンプリングレート・コンバーター

ヒビノインターサウンド株式会社(本社:東京都港区、代表取締役社長:細谷隆英)は、ドイツの音響機器メーカーMUTEC(ミューテック) 社のマルチチャンネル・フォーマット/サンプリングレート・コンバーター“MC-4”を2009年9月14日より発売いたします。MC-4は、ADAT ~ AESのフォーマット/サンプリングレートを8チャンネル同時に双方向で変換できます。クロックジェネレート機能も内蔵し、マスタークロックとしてワード クロック出力が可能。19インチハーフラックのコンパクトなボディに充実の機能を搭載し、スタジオユースや放送局ヘの導入に最適な、高性能デジタルオー ディオ・インターフェースです。

MC-4
製品名 ジャンル 標準価格 発売日
MC-4 マルチチャンネル・フォーマット/
サンプリングレート・コンバーター
131,250 円
(本体125,000 円)
2009年9月14日

MC-4は、ADAT~AES間のフォーマットおよびサンプリングレートを双方向で変換可能なマルチチャンネル・コンバーターです。高精度 サンプリングレート変換エンジンを16基搭載し、1台で8チャンネルの双方向変換が可能。サンプリングレートは32.0kHz~192.0kHzに対応し ています。MC-4本体に内蔵のリファレンスクロックはもちろん、外部機器からのリファレンス信号(AES11, ワードクロック、スーパークロック)にも同期します。

◎単方向変換
  • ADAT(SMUX2/SMUX4)→ AES, S/PDIF, ADAT(SMUX2/SMUX4)
  • AES   → ADAT(SMUX2/SMUX4) AES, S/PDIF
  • S/PDIF → ADAT(SMUX2/SMUX4), AES
◎双方向変換
  • ADAT(SMUX2/SMUX4) ⇔ AES
*SMUX2:2倍サンプリングモード (Fs=50.0kHz ~ 100.0kHz)
*SMUX4:4倍サンプリングモード(Fs=100.0kHz ~ 200.0kHz)

MC-4は、上位機種で培ったノウハウを惜しみなく投入した、極めて精度の高いクロックジェネレート機能を内蔵。 双方向変換時のクロック同期はもちろん、マスタークロックジェネレーターとして外部機器へワードクロック信号を出力する事もできます。また独立したサンプ リングレートで動作している機器を、MC-4一台で相互接続できるX-SRCモードも搭載しています。

製品の詳細に関しましては、ヒビノインターサウンド株式会社までお問い合わせ下さい。

■お問い合わせ

お客様のお問い合わせ窓口TEL: 03-5783-3880 FAX: 03-5783-3881
報道関係のお問い合わせ窓口TEL: 03-5783-3885 FAX: 03-5783-3881


■MC-4仕様
■入力

ADAT光入力
(8チャンネル)
インターフェース Toslink × 2、EIAJ RC-5720
フォーマット Alesis ADAT, SMUX2, SMUX4
AES/EBU3 入力
(8チャンネル)
インターフェース D-Sub 25pin × 1、トランスバランス型、入力インピーダンス110 Ω、200mV ~ 7V
フォーマット AES3-1992/2003、AES11-1997/2003、IEC60958
AES/EBU11
リファレンス入力
インターフェース XLR 3 ピン/ メス型、トランスバランス型、インピーダンス110 Ω、200mV ~ 7V
フォーマット AES11-1997/2003、AES3-1992/2003
分解能 16 ~ 24bits
ロック範囲 25.0kHz ~ 200.0kHz

■出力
ADAT 光出力
(8チャンネル)
インターフェース Toslink × 2、EIAJ RC-5720
フォーマット Alesis ADAT, SMUX2, SMUX4
(4チャンネルのみ)
AES/EBU 出力
(8チャンネル)
インターフェース D-Sub 25pin × 1、トランスバランス型、入力インピーダンス110Ω、200mV ~ 7V
フォーマット AES3-1992/2003、AES11-1997/2003
分解能 16 ~ 24bits
出力サンプリングレート 25.0kHz ~ 200.0kHz

■S/PDIF コアキシャル入出力(8 チャンネル)
インターフェース コアキシャル× 4(Cinch/RCA メス型)、アンバランス、0.5Vpp@75 Ω、出力インピーダンス75 Ω、バッファ内蔵、入出力をスイッチ切り替え可能( 動作モードによる)
フォーマット IEC60958
分解能 16 ~ 24bits
対応サンプリングレート 25.0kHz ~ 200.0kHz

■ワードクロック入力
インターフェース BNC ×1、アンバランス、入力インピーダンス75 Ω、200mV ~ 7V
ロック範囲 25.0kHz ~ 200.0kHz、11.2896MHz + 12.288MHz(Super Clocks)

■ワードクロック出力
インターフェース BNC ×1、3.5V @ 22 Ω、アンバランス、バッファ内蔵
出力クロックレート 25.0kHz ~ 200.0kHz

■信号処理
デジタルオーディオ
フォーマット変換
ADAT+SMUX2/4 → AES3、S/PDIF、ADAT+SMUX2/4
AES3 → ADAT+SMUX2/4、S/PDIF、AES3
S/PDIF → ADAT+SMUX2/4、AES3
ADAT+SMUX2/4 ⇔ AES3
サンプリングレート変換 ロック範囲:4.0kHz ~ 212.0kHz
ダイナ ミックレンジ:144dB(A ウェイト)
分解能:24bit
THD+N:- 140dB
入出力サンプリングレシオ:1:16( アップサンプリング)、16:1( ダウンサンプリング)

■内部リファレンスクロック仕様
オシレーター形式 TCXO、温度補償型水晶発振器
クロック精度( 出荷時) ± 0.5ppm 以下
動作温度 - 10℃~ +60℃
クロックジッター 10ps(RMS) 以下

■電源
形式 内蔵、スイッチング電源
入力電圧 AC100V、50/60Hz、10W

■システム・ユニット本体
寸法、質量 W198 × H44 × W156mm( 除コネクター)、0.6kg

*SMUX2:2 倍サンプリングモード(Fs=50.0kHz ~ 100.0kHz)
*SMUX4:4 倍サンプリングモード(Fs=100.0kHz ~ 200.0kHz)
