MUTEC “MC-7”を発売
2010年4月13日
ここに掲載されている情報は、発表日現在の情報です。
最新の製品情報と異なる場合があります。あらかじめご了承ください。

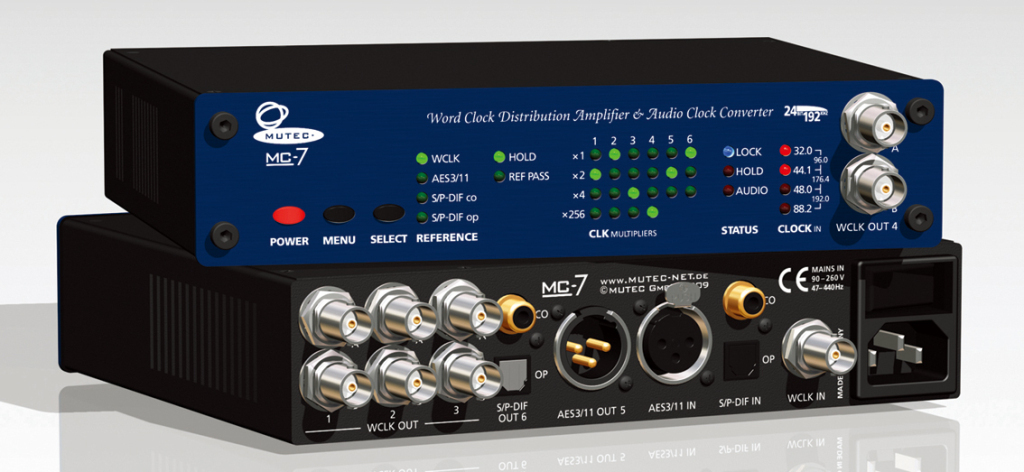

MUTEC “MC-7”
ワードクロック・ディストリビューター/コンバーター
高精度のクロック信号を最大11 系統に分配

ヒビノインターサウンド株式会社は( 本社:東京都港区、代表取締役社長:細谷隆英) は、ドイツの音響機器メーカーMUTEC( ミューテック) 社のワードクロック・ディストリビューター/ コンバーター“MC-7”を2010 年4 月13日より発売いたします。MC-7 は、クロック信号を最大11 系統に分配する高品位クロック・ディストリビューターです。Super Clock 対応のワードクロック入出力に加え、AES3/11、S/PDIF( コアキシャル)、S/PDIF( オプティカル) にも対応。さらに1 系統ごとのクロック周波数の変換を行うコンバーターとしても機能します。接続する機器を選ばない高い柔軟性と、低ジッターで安定したクロック信号分配を約束する優れた音響性能をコンパクトなボディに凝縮。最新のデジタルオーディオ機器を備えたスタジオや放送局に最適な高品位ワードクロック・ディストリビューターです。

MC-7

製品名 MC-7
ジャンル ワードクロック・ディストリビューター/ コンバーター
標準価格 110,250 円(本体価格105,000 円)

多様なデジタル機器に対応する高い柔軟性
MC-7 の入出力は、ワードクロック、AES3/11、S/PDIF( コアキシャル)、S/PDIF(Optical) に対応。入力したクロック信号を、任意のクロック周波数に変換して最大11 系統に分配するワードクロック・ディストリビューター/ コンバーターです。クロック周波数は、1 系統(ワードクロック出力はA/B ペア)ごとに設定できるため、同時に異なる周波数のクロック信号を送出可能。ワードクロック出力はSuper Clock にも対応しています。

 ▼ワードクロック入出力
   ワードクロック.............25.0kHz ~ 200.0kHz、11.2896MHz+12.288MHz(Super Clock 対応)
   AES3/11、S/PDIF(コアキシャル)、S/PDIF(オプティカル) 25.0kHz ~ 200.0MHz
 ▼出力(全11 系統)
   ワードクロック× 4(ペア)、AES3/11 × 1、S/PDIF( コアキシャル) × 1、S/PDIF( オプティカル) × 1
 ▼入力
   ワードクロック× 1、AES3/11 × 1、S/PDIF( コアキシャル) × 1、S/PDIF( オプティカル) × 1

AES3/11 またはS/PDIF のいずれかに入力したデジタルオーディオ信号を、そのまま出力する[REF PASS 機能] を搭載。AES3/11 で設定した場合、AES3/11 入力の信号がAES3/11 出力からそのまま送出されますが、AES3/11 以外の出力からは通常通りクロック信号のみ送出されます。入力したデジタルオーディオ信号をリファレンスとして外部機器の同期を行いながら、オーディオ信号もそのまま利用する事ができます。

プロの現場で活躍する高い音響性能
MC-7 は高品位PLL 回路を搭載し、信号のコンディションに左右される事なく、常に低ジッターで高精度なクロック信号を送出します。不安定なクロック信号もMC-7 内部で補正・再生を行い、安定したクロック信号を供給する[HOLD 機能] も搭載。万が一リファレンスクロック信号が途切れた場合にも、安定した信号の供給を約束します。

MC-7 を音響システムに導入する事でシステム全体のクロック精度が高まり、外部デジタルオーディオ機器の動作および音質が安定。システム全体の音質向上を実現します。MC-7 は、幅198 ×高44 ×奥行156mm のコンパクト設計。オプションで、ラックマウント金具も用意しています。またフロントパネルには、入力信号のステータスを示す3 種類のLED を装備しています。

製品の詳細に関しましては、ヒビノインターサウンド株式会社までお問い合わせ下さい。

■お問い合わせ

お客様のお問い合わせ窓口 TEL: 03-5783-3880 FAX: 03-5783-3881
報道関係のお問い合わせ窓口 TEL: 03-5783-3885 FAX: 03-5783-3881

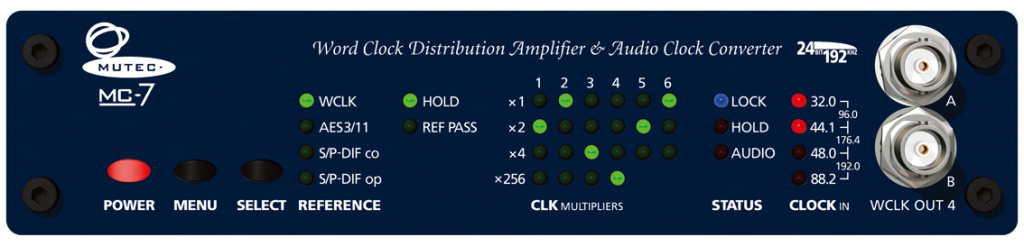

■ MC-7 前面パネル

MC-7前面パネル

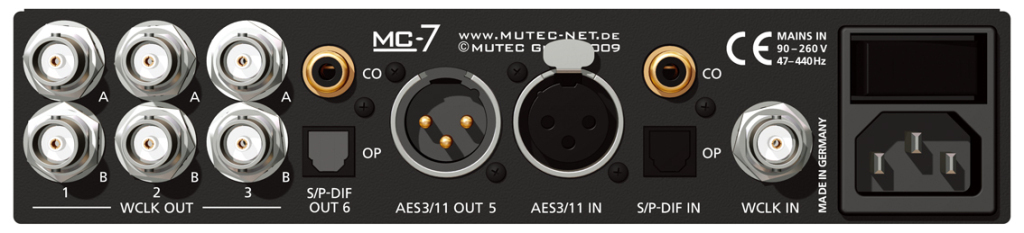

■ MC-7 背面パネル

MC-7背面パネル

■ MC-7 仕様

■入力
ワードクロック入力 インターフェース BNC × 1、200mV-7V、アンバランス型、入力インピーダンス75 Ω
ロック範囲 25.0kHz ~ 200.0kHz、11.2896MHz+12.288MHz(SuperClock)
AES3/11 入力 インターフェース XLR3( メス型) × 1、トランスバランス型、入力インピーダンス110 Ω、200mV-7.0V
フォーマット AES3-1992/2003、AES11-1997/2003
分解能 16 ~ 24 bits
ロック範囲 25.0kHz ~ 200.0kHz
S/PDIF コアキシャル入力 インターフェース コアキシャル× 1(Cinch/RCA メス型)、アンバランス、0.5Vpp@75 Ω、出力インピーダンス75 Ω
フォーマット IEC60958
分解能 16 ~ 24 bits
ロック範囲 25.0kHz ~ 200.0kHz
S/PDIF オプティカル入力 インターフェース Toslink × 1、EIAJ RC-5720
フォーマット IEC60958
分解能 16 ~ 24 bits
ロック範囲 25.0kHz ~ 200.0kHz
■出力
ワードクロック出力 インターフェース BNC × 8、3.5V@22 Ω、アンバランス型、バッファ出力
出力クロックレート 25.0kHz ~ 200.0kHz、11.2896MHz+12.288MHz(SuperClock)
AES3/11 出力 インターフェース XLR3( オス型) × 1、トランスバランス型、3.5Vpp@110 Ω、出力インピーダンス110 Ω、バッファ出力
フォーマット AES3-1992/2003、AES11-1997/2003
分解能 24 bits
出力クロックレート 25.0kHz ~ 200.0kHz
S/PDIF コアキシャル出力 インターフェース BNC × 1、200mV-7V、アンバランス型、出力インピーダンス75 Ω、バッファ出力
フォーマット IEC60958
分解能 24 bits
出力クロックレート 25.0kHz ~ 200.0kHz
S/PDIF オプティカル出力 インターフェース Toslink × 1、EIAJ RC-5720
フォーマット IEC60958
分解能 24 bits
出力クロックレート 25.0kHz ~ 200.0kHz
■内部リファレンスクロック
オシレーター形式 TCXO、温度補償型水晶発振器
クロック精度( 出荷時) ± 0.5ppm 以下
動作温度 -10℃~ +60℃
クロックジッター 10ps(RMS) 以下
■電源・寸法
形式 内蔵、スイッチング電源
入力電圧 AC100V、50/60Hz、10W
寸法・質量 W196 × H44 × D156mm、0.75kg
※突起物除く
