Shure "AXT Wireless Management Network"
2012年5月22日
ここに掲載されている情報は、発表日現在の情報です。
最新の製品情報と異なる場合があります。あらかじめご了承ください。
最新の製品情報と異なる場合があります。あらかじめご了承ください。
Shure“AXT Wireless Management Network”
失敗の許されない生放送やコンサート収音のために開発された
Shureワイヤレス・システムの最高峰
Shureワイヤレス・システムの最高峰

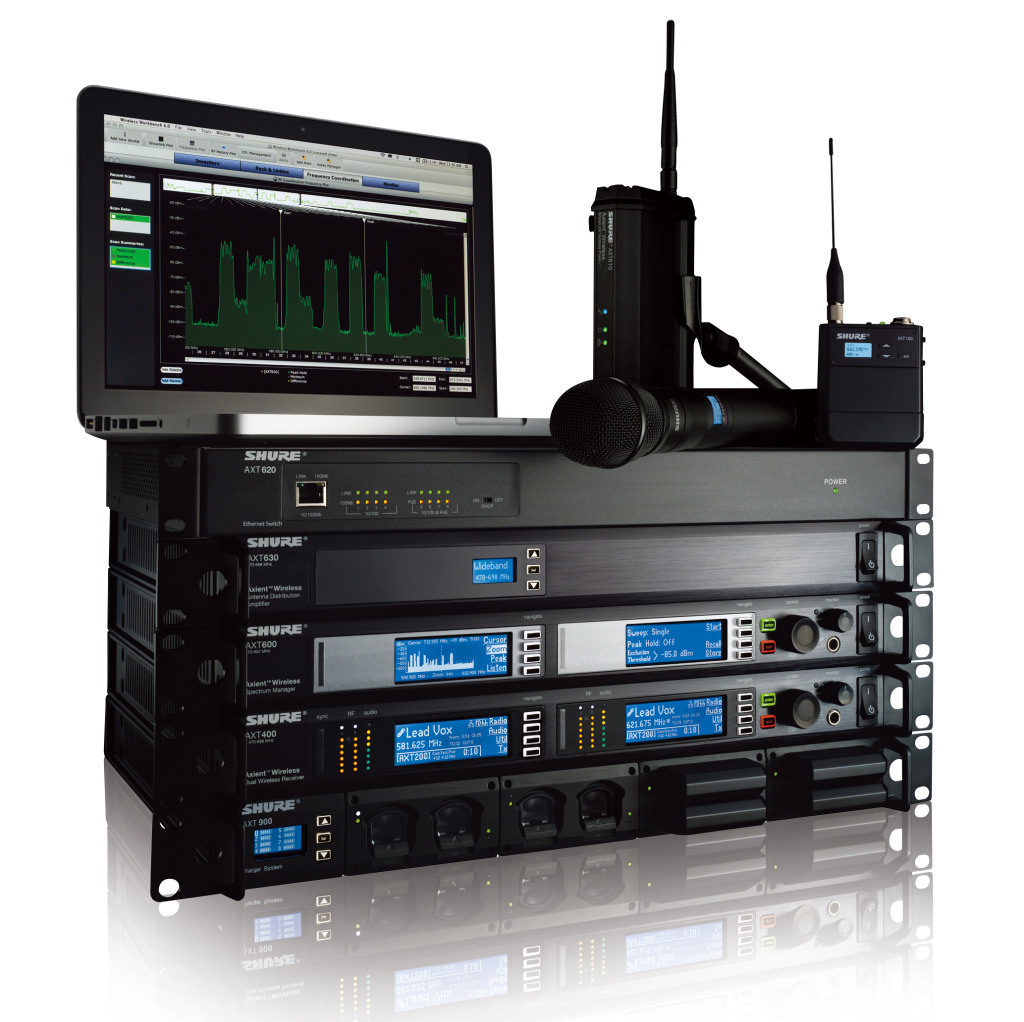

ヒビノインターサウンド株式会社( 本社：東京都港区、代表取締役社長：福島周治) は、米国の音響機器メーカーShure( シュア)のワイヤレス・システム“AXT”を2012年5月28日より発売いたします。AXT は絶対的に安定したワイヤレス運用を実現するワイヤレス・システムです。1 つの信号を2 つの独立した周波数で伝送する周波数ダイバーシティ機能、運用環境を監視してクリーンな互換周波数を算出、ランク付けするスペクトラムマネージャーなど、従来のワイヤレス・システムにはない先進の機能を投入。ワイヤレスシーンを新たな次元に引き上げるShure ワイヤレス・システムの最高峰モデルです。
■電波干渉、混信を最大限まで防止する最先端のワイヤレス管理システム
- AXTは1 本のハンドヘルド型送信機から2 つの独立した周波数の信号を送出する周波数ダイバーシティ機能を採用しています。機能をON にすると受信機側は常に2 つの周波数から受信した信号の評価を行い、最適なチャンネルをメインチャンネルとして、もう一方をバックアップチャンネルとして使用。メインチャンネルに干渉が発生した場合は信号のドロップアウトや音声の途切れなく瞬時にバックアップチャンネルに切り替えます( 手動での切り替えも可能)。周波数ダイバーシティ機能は、絶対に途切れさせたくないコンサートのメインボーカルや、大規模なイベントの司会などに特に有益な機能です。
- スペクトラムマネージャーAXT600は周波数スキャン機能と高度な周波数管理機能を搭載した、周波数マネージメントデバイスです。AXT600を使用すれば、会場全体の高精度なスキャニングを基に、クリーンで互換性のある運用周波数を自動的に選定。同時にバックアップ周波数の優先順位を決定し、各周波数のモニタリングを常時行います。また、専用のソフトウェア“Wireless Workbench 6”を使用すればスキャンデータをコンピューター上に保存も可能。オフライン状態での電波状況の分析も行えます。さらに、デュアルチャンネルダイバーシティ受信機AXT400は内部に高性能な干渉検出回路を搭載。干渉が発生するとアラートを表示し、あらかじめ設定したバックアップチャンネルに自動または手動で切り替えます。

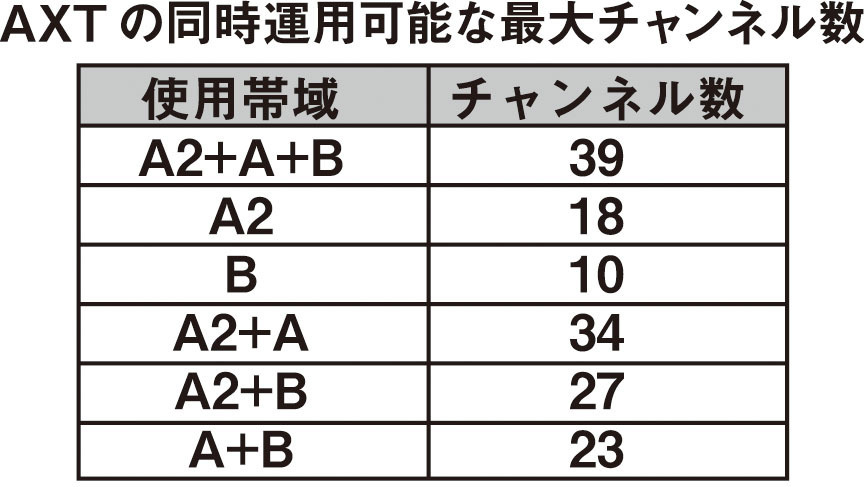

- AXTは先進の回路設計技術を採用し、厳しい日本の電波環境下においても圧倒的な多チャンネルを実現。A2/A/B帯併用で最大39ch、B帯のみでも最大10ch の同時運用が可能です。また、UHF-R、UHF-RMWの送信機からの信号も受信可能。UHF-R(MW)を既にお持ちのお客様はシステムの一部にAXTを組み込むことでもAXTの先進的な機能を体感できます。
■ワイヤレス・システムの概念を変える先進的なネットワーク機能
- AXTは専用のソフトウェア「Wireless Workbench 6」を用意し、ネットワークに接続したワイヤレス機器の管理をコンピューター上から行えます。スペクトラムマネージャーAXT600を接続すれば極めて高解像度なスキャン表示に加え、各デバイスの周波数割り当て状況なども表示可能。事前にスキャンしたデータを基に本番前にオフラインでもワイヤレス運用プランの作成が行えます。また、モニターのインターフェースには初めての方も操作しやすいチャンネルストリップ形式を採用。表示項目を自由にカスタマイズできるため、使用頻度の高い項目やメーター、アラートなどを集約して表示できます。

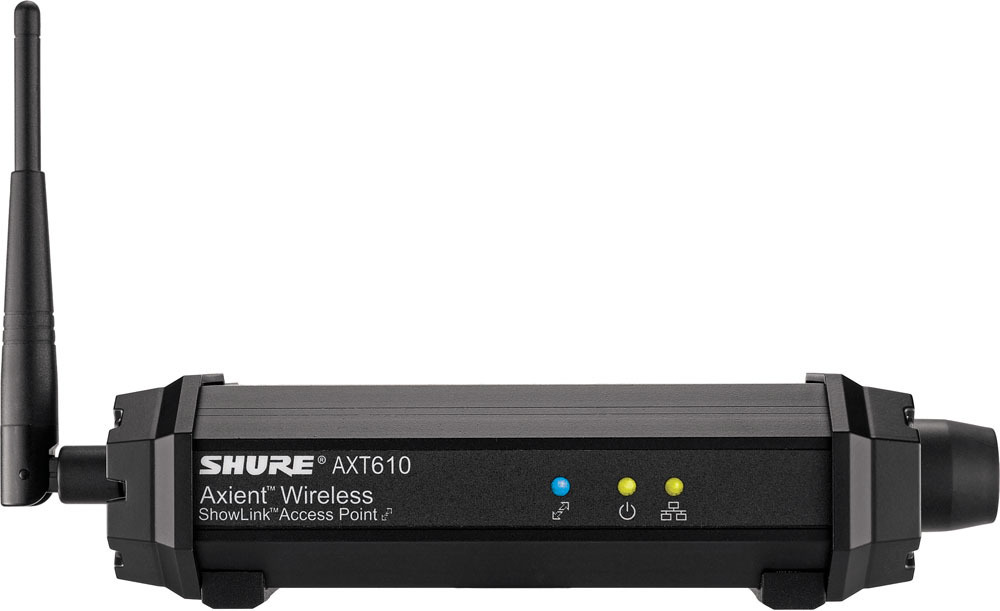

- ShowLinkアクセスポイントAXT610は2.4GHz帯のワイヤレスネットワークを使用して送信機のパラメーターをリアルタイムにコントロールできるインターフェースです。本番中のアーティストの送信機も、バックステージにいる演奏者の送信機も、エンジニアはコントロールブースから離れることなく受信機またはWireless Workbench 6で制御可能。極めて自由度の高いワイヤレス運用を実現します。
■進化した充電システム
- AXTの送信機は全て専用のリチウムイオン充電池で駆動し、最大9時間( ハンドヘルド型送信機、シングルモードの場合)の長時間駆動が可能です。電池残量は時/分で表示され、誤差15分以内と非常に精度が高いため、残り時間を正確に認識できます。また充電ステーションではフル充電までの残り時間や充放電回数だけでなく、バッテリーヘルス( 初期状態から比較したバッテリーの容量率) などの情報をモニタリング可能。バッテリーの状態を極めて詳しく把握できるので、シビアな電源管理を求められるライブSRシーンにも高い信頼性で対応します。
製品の詳細に関しましてはヒビノインターサウンド株式会社までお問い合わせください。
■お問い合わせ
お客様のお問い合わせ窓口： TEL: 03-5783-3880 FAX: 03-5783-3881
報道関係のお問い合わせ窓口： TEL: 03-5783-3885 FAX: 03-5783-3881
| AXT400J-C | デュアルチャンネル・ダイバーシティ受信機 | A2、A4、Ｂ型 | オープンプライス |
| AXT100 | ボディーパック型送信機 | -MA24(A2、A4型)、-MJBX(B型) | オープンプライス |
| AXT200-SM58 | ハンドヘルド型送信機、SM58ヘッド | -MA24(A2、A4型)、-MJBX(B型) | オープンプライス |
| AXT200-B58 | ハンドヘルド型送信機、BETA58ヘッド | -MA24(A2、A4型)、-MJBX(B型) | オープンプライス |
| AXT200-B87A | ハンドヘルド型送信機、BETA87Aヘッド | -MA24(A2、A4型)、-MJBX(B型) | オープンプライス |
| AXT200-B87C | ハンドヘルド型送信機、BETA87Cヘッド | -MA24(A2、A4型)、-MJBX(B型) | オープンプライス |
| AXT200-KSM9S | ハンドヘルド型送信機、KSM9ヘッド(シャンパンゴールド) | -MA24(A2、A4型)、-MJBX(B型) | オープンプライス |
| AXT200-KSM9B | ハンドヘルド型送信機、KSM9ヘッド(黒) | -MA24(A2、A4型)、-MJBX(B型) | オープンプライス |
| AXT600J | スペクトラムマネージャー | オープンプライス | |
| AXT610 | ShowLinkアクセスポイント | オープンプライス | |
| AXT620J | イーサネットスイッチ | オープンプライス | |
| AXT631J | アンテナ分配機 | オープンプライス | |
| AXT900J | 充電ステーション | オープンプライス | |

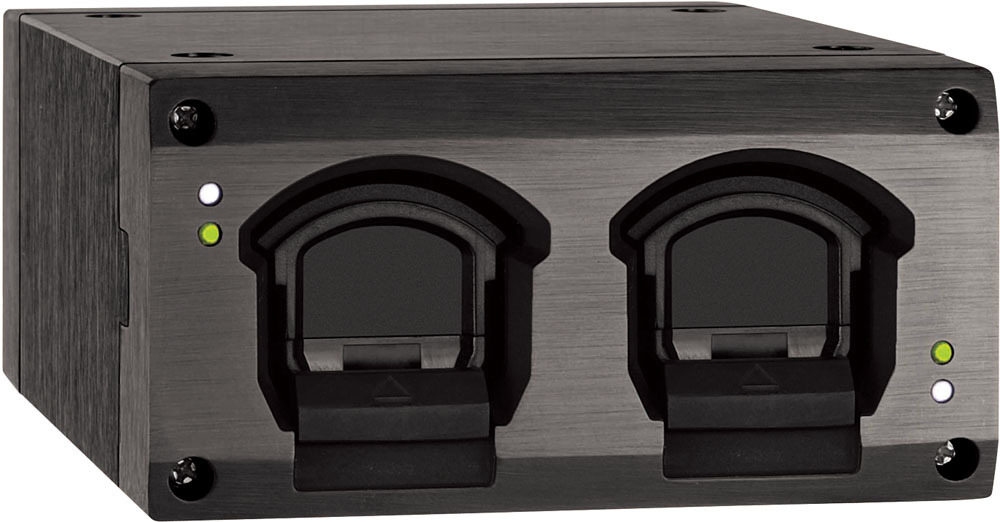

| AXT903 | ポータブル充電器(ハンドヘルド用バッテリー×2) | オープンプライス | |
| AXT904 | ポータブル充電器(ボディーパック用バッテリー×2) | オープンプライス | |
 ダイバーシティ受信機AXT400J-C  スペクトラムマネージャーAXT600J  イーサネットスイッチAXT620J  アンテナ分配機AXT631J  充電ステーションAXT900J |  Showlinkアクセスポイント AXT610  ポータブル充電器AXT903  ポータブル充電器 AXT904 |  ボディーパック型送信機AXT100  ハンドヘルド型送信機 AXT200 |
■仕様
●ダイバーシティ受信機(AXT400)
●システム性能
| 電波形式 | F3E | |
| 到達距離 | 空中線出力：10mW | 約100m ※見通しの良い屋外で使用した場合。使用環境によって異なる |
| レイテンシー | 1ms以下 | |
| トーン信号周波数 | 28kHz | |
| 周波数特性 | 40Hz～15kHz、+1/－3dB ※システム全体の帯域幅はマイクヘッドにより変動 | |
●ダイバーシティ受信機(AXT400)
| 受信周波数 | A2型(779～788MHz)71チャンネル、A型(797～806MHz)71チャンネル、B型(806～810MHz)30チャンネル、合計172チャンネルのうち任意の2チャンネル | |
| アンテナ入力 | 実効インピーダンス | 50Ω |
| コネクター | BNC | |
| アクティブアンテナ用電源電圧 | DC12V、150mA(最大300mA) | |
| RF 感度 | －110dBm(12dB SINAD) | |
| 音声出力(アナログ) | 形式 | トランスバランス(XLR3ピン、フォーンジャック) |
| インピーダンス | トランスバランス：50Ω以下(ライン)、150Ω以下(マイク) | |
| 最大出力レベル | XLR：+18dBu、フォーンジャック：+9dBu | |
| 音声出力(デジタル) | 形式 | AES Type1(XLR3ピン) |
| ワードクロック入力 | 48/96kHz 、3Vp-p | |
| インピーダンス | 75Ω | |
| 使用電源 | AC100V、50/60Hz | |
| 消費電力 | 110W | |
| 寸法・質量 | 幅483×高44×奥行366mm(除突起）、5.5kg | |
| 付属品 | 50Ω同軸ケーブル(バルク付)×2(アンテナ接続用)、50Ω同軸ケーブル×2、電源カスケード用ケーブル、電源ケーブル、1/2波長アンテナ×2、イーサネット・ネットワーク・ケーブル×2、ハードウェアキット一式 | |
| 寸法・質量 | 幅 66×高77×奥行17mm( 除アンテナ、クリップ、突起）、約147g(充電池含む ) | |
| 付属品 | ソフトケース、キャリングケース、入力コネクターロック金具(WA340)、充電池(AXT910)×2 | |

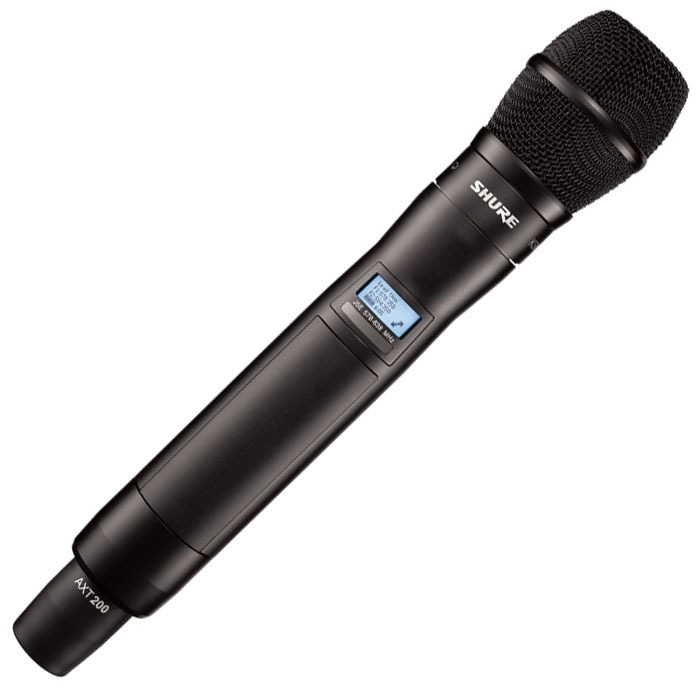

●ハンドヘルド型送信機(AXT200)
| 送信周波数 | AXT200-A24 | A2型(779～788MHz)71チャンネル、A型(797～806MHz)71チャンネル、合計142チャンネルのうち任意の1チャンネル(周波数ダイバーシティOFF) |
| AXT200-JBX | B型(806～810MHz)30チャンネルのうち任意の1チャンネル(周波数ダイバーシティOFF) | |
| 空中線電力 | 10mW | |
| アンテナ形式 | 内蔵型ヘリカル、50Ω | |
| 最大入力レベル | 5.5dBu(1kHz、ゲイン：－10～+11dB、1%THD) | |
| ゲイン調整範囲 | －10～+32dB | |
| 電源 | AXT920(専用のリチウムイオン充電池) | |
| 電池寿命 | 最大9時間(シングルモード)※使用環境によって異なる。 | |
| 寸法・質量 | -SM58 | 最大径51×全長260mm、約404g(充電池含む) |
| -B58 | 最大径53×全長258mm、約362g(充電池含む) | |
| -B87A、-87C | 最大径51×全長254mm、約373g(充電池含む) | |
| -KSM9S、-KSM9B | 最大径49×全長259mm、約458g(充電池含む) | |
| 付属品 | マイクポーチ、キャリングケース、マイクホルダー、3/8″→5/8″変換ねじ、充電池(AXT920)×2 | |

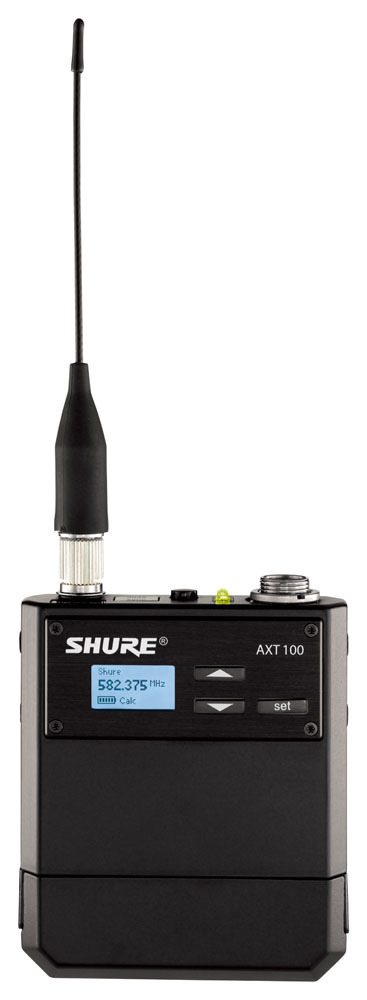

●ボディーパック型送信機(AXT100)
| 送信周波数 | AXT100-A24 | A2型(779～788MHz)71チャンネル、A型(797～806MHz)71チャンネル、合計142チャンネルのうち任意の1チャンネル |
| AXT100-JBX | B型(806～810MHz)30チャンネルのうち任意の1チャンネル | |
| 空中線電力 | 10mW | |
| アンテナ形式 | 1/4波長ホイップ、50Ω | |
| 最大入力レベル | 12.5dBu(1kHz、ゲイン：－10～+9dB、1%THD) | |
| ゲイン調整範囲 | －10～+40dB | |
| 電源 | AXT910(専用のリチウムイオン充電池) | |
| 電池寿命 | 最大8時間※使用環境によって異なる。 | |
| 寸法・質量 | 幅 66×高77×奥行17mm( 除アンテナ、クリップ、突起）、約147g(充電池含む ) | |
| 付属品 | ソフトケース、キャリングケース、入力コネクターロック金具(WA340)、充電池(AXT910)×2 | |
