CODA AUDIO “ViRAY” 発売
2012年12月6日
ここに掲載されている情報は、発表日現在の情報です。
最新の製品情報と異なる場合があります。あらかじめご了承ください。
CODA AUDIO “ViRAY”
CODA AUDIO
 "ViRAY"

磨きぬかれた音響性能と優れた水平カバレージ
3-Wayコンパクト・ラインアレイ・スピーカーシステム


ヒビノインターサウンド株式会社( 本社:東京都港区、代表取締役社長:福島周治) は、ドイツCODA AUDIO( コーダ・オーディオ) の“ViRAY”を2012 年12月12日より発売いたします。ViRAYは、独創的な設計による新しいコンポーネントにより、磨きぬかれたサウンドと圧倒的な出力を実現した3-Wayラインアレイ・スピーカーシステムです。アレイを組んだ際に位相の揃った滑らかで均一な波面を獲得しており、信頼性の高い確かなサウンドを実現しています。水平方向のカバレージも非常に優れており、コントロールのしやすさも抜群です。しかも、キャビネットはコンパクトで軽量。コンサートツアーや固定設備に最適なスピーカーシステムです。

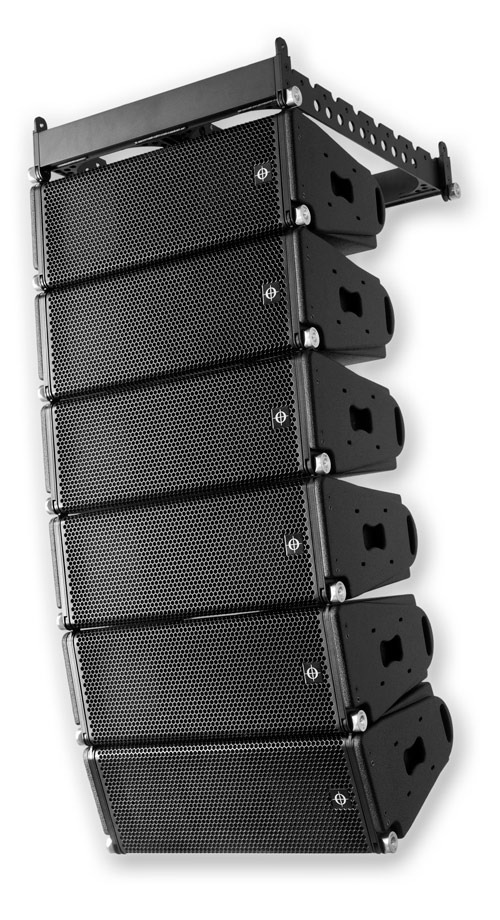

ViRAY_array

■2つのダイアフラムを搭載したラインソース用「同軸」平面波ドライバー

ViRAYは、8インチの中高域のコアキシャルシステムに独自の「DDP(デュアルダイアフラム平面波ドライバー)」を搭載しています。DDPは、真に位相のとれた平面波面を長方形のピストンから放出するために新たに開発され、内部回折のない優れた分散能力と信頼性の高いクリアなサウンドを実現しています。2つのリングダイアフラムを同軸上に配置する構造は、パワーハンドリングを増強し極めて低い歪み率を達成しています。

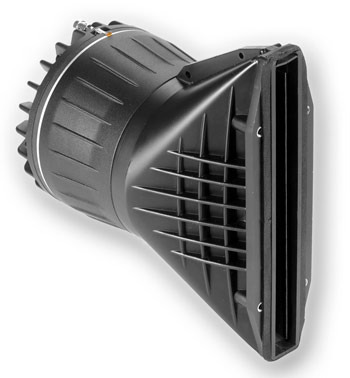

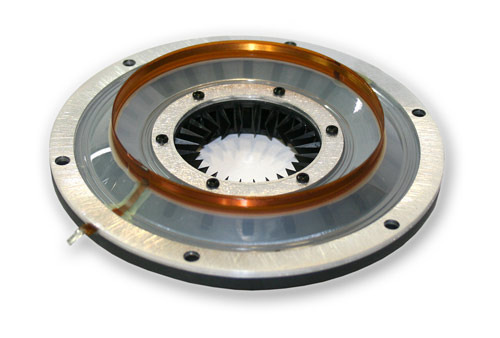

DDPdriver       ViRAY_HFdiaphragm  ViRAY_MFdiaphragm
DDP
(デュアルダイアフラム平面波ドライバー)
   HF:6 ~ 22kHz
   並外れて優れた過渡特性
MF:600Hz ~ 6.5kHz
滑らかで均一なレスポンス

■ViCOUPLER

今までの設計では、後方に回り込む中高域の音が低域ドライバーのコーンに反射し、直接放射される音と反射される音の間で位相干渉が生じていました。

それに対し、ViRAY は全てのドライバーに搭載されたVi-COUPLER テクノロジーにより、位相のそろった滑らかで均一な波面を獲得しています。各周波数がばらつきのないほぼ同じカバレージを形成し、120°の広範囲をカバー。コントロールのしやすさも群を抜いています。

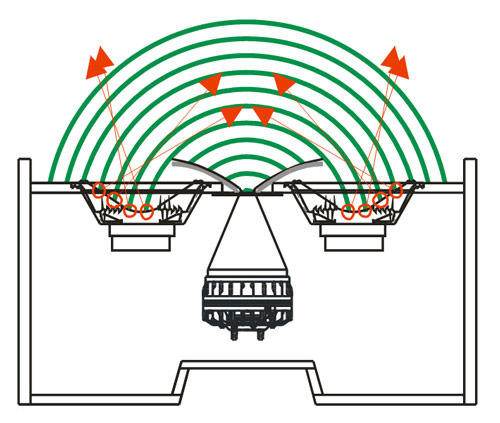

  conventional-design
    従来の設計

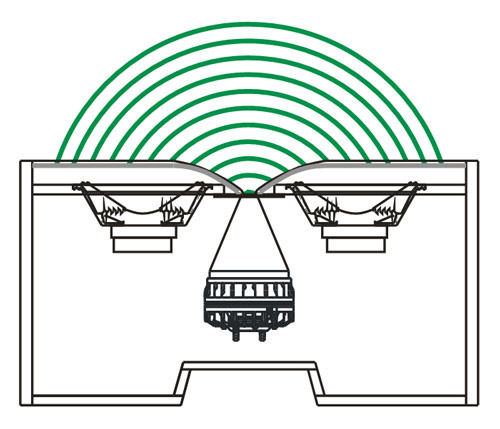

ViRAY-design
  ViCOUPLER 搭載の
      ViRAY

■ 中高域の平面波ドライバー用のウェーブガイド
アレイに搭載された際は、回折のない大きなフラットバッフルにはめ込まれた単一のウェーブガイドとして機能します。

■ 平坦なスクリーンパネル
キャビネットに搭載されたスクリーンパネルは、後方への反射と回り込みを防ぎます。

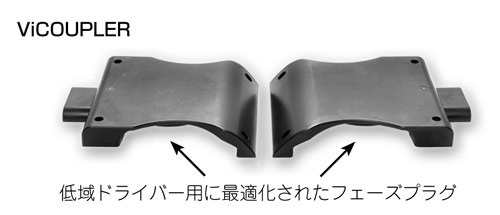

■ フェーズプラグ
精密なフェーズプラグは、8 インチの低域ドライバーに最適化されています。位相の取れた低域のカップリングを確実にし、350Hz 以下の帯域に一貫性の取れた完璧なカバレージを提供します。

ViCOUPLER は、トランスデューサーから生み出されたエネルギーを結集して、単一音源を出現させます。アレイに組んだ際に、圧倒的なパワーとコントロールのしやすいサウンドが生み出されます。

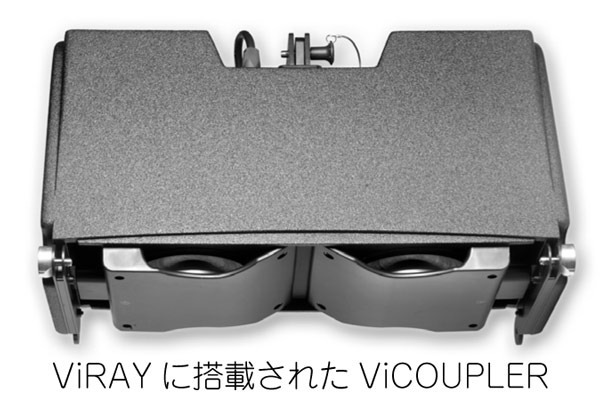

VICOPLER1

ViCOPLER2

■コンパクトで軽量なキャビネット
ViRAY は、幅674 ×高242 ×奥行362mm のコンパクトサイズで、極めて頑丈で防水性に優れたポリウレア樹脂で塗装を施しています。質量は、25.5kg の軽量設計。吊り下げ時の重量も少ないため、荷重条件の厳しい会場でも多段のラインアレイを使用できます。キャビネットと一体化したリギングシステムは、すばやく簡単に設置が可能。フライング、グランドスタッキングのどちらにも使用でき、カリキュレーションソフトウェア“Coda EASE Focus”でどんなアプリケーションでも完璧なカーブを算出します。また、アクセサリーも豊富に用意しています。フライングバーやドリーは、使用前にキャビネットの角度をセットすれば、そのままの状態で運搬可能です。少ない人員で短時間にセットアップ可能な上、輸送時の容積も節約できるため、移動の多い大型ツアーの運用コストを低減します。


■専用サブウーファー“SCV-F”

ViRAY の専用サブウーファー“SCV-F” を用意しています。ViRAY と同じ幅で設計されており、組み合わせて使用した際に美しく設置できます。フライングだけでなく、グラウンドスタックにも対応します。

SCV-F に搭載されたヴェロシティセンサーは、ボイスコイルの動きをリアルタイムで正確に測定。入力音源と比較してアンプのドライブを調整し、ウーファーユニットの微細な誤差を訂正するフィードバック・ループにより、極めて正確な重低音を提供します。また、SCV-F 用に無指向性と単一指向性のアレイプリセットを用意しています。


※ ViRAY、SCV-F はシステムラック“RC20”または“RC40”と一緒に使用します。

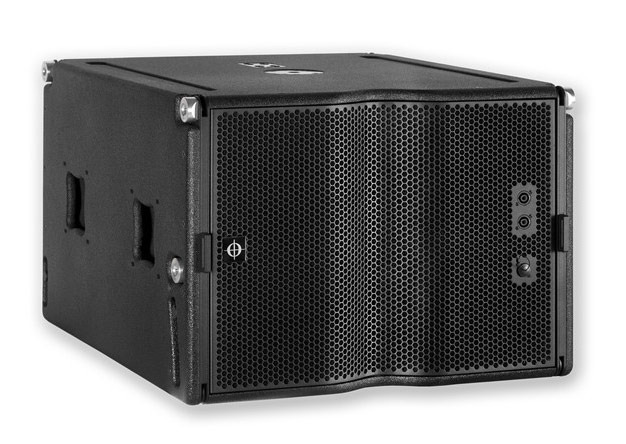

SCV-F

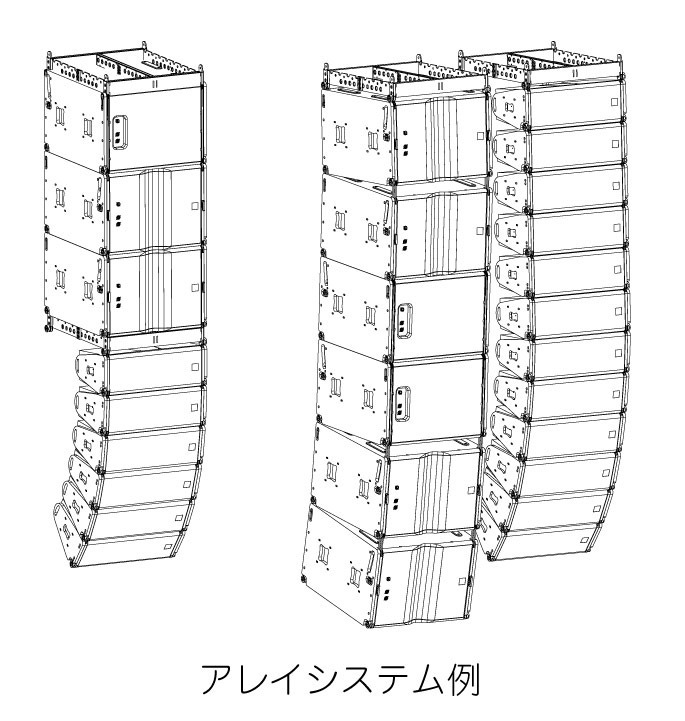

アレイシステム例

■仕様

▼ViRAY
連結台数 最大24台
周波数特性 55Hz~22kHz(-3dB)
許容入力(AES/ピーク)

低域:600/2400W

中域:150/1300W

高域:80/400W

感度(1m/1W)

低域:99dB

中高域:112dB

最大音圧

低域:133dB(+6dB)

中高域:142dB(+6dB)

カバレージ角 120°(または80°)
ドライバー構成

低域:2×8インチ(200mm)ネオジム磁石採用2インチ(50.8mm)ボイスコイル、2×300W(AES)

中高域:8インチ(200mm)コアキシャル平面波ドライバー、ネオジム磁石採用

中域: 3.5インチ(90mm)ボイスコイル、150W(AES)

高域:1.75インチ(44.4mm)ボイスコイル、80W(AES)

クロスオーバー 600Hz(アクティブ)、6.3kHz(パッシブ)
入力コネクター 2×Neutrik™ NL4
公称インピーダンス

低域:16Ω(1+/1-)

中高域:16Ω(2+/2-)

エンクロージャー 形状:台形 2×5°、素材:合板
仕上げ ポリウレア樹脂塗装(防水性)
フライング金具 製品に含む
寸法・質量 W674×H242×D362mm、25.5kg

システムパフォーマンス
アレイ 水平カバレージ 垂直カバレージ 最大ピーク
1台 120°または80° 12° 133dB
2台 120°または80° 0~10° 139dB
4台 120°または80° 0~40° 145dB
8台 120°または80° 0~80° 151dB

▼SCV-F
周波数特性 25Hz (-6dB)~150Hz
許容入力(AES・ピーク) 1500W/6000W
感度(1m/1W)※ 97dB
最大音圧※※ 138dB
ドライバー構成 18インチ(450mm)ネオジム磁石採用4インチ(101.6mm)ボイスコイル、1500W(AES)
入力コネクター 2×Neutrik™ NL4MP(リア)
Neutrik™XLR3ピン(フロント)
公称インピーダンス 8Ω(+1/-1)
エンクロージャー 素材:合板
仕上げ ポリウレア樹脂塗装(防水性)
フライング金具 製品に含む
寸法・質量 W674×H490×D790mm、57kg
※ハーフスペース
※※ピンクノイズ、クレストファクター6dB



▼オプションアクセサリー
FR-VR
ViRAY、SCV-F用フライング/グランドスタックフレーム

EXBAR-VR
エクステンションバー。FR-VRと一緒に使用します。

TILT-VR
グラウンドスタッキング用傾斜金具。FR-VRと一緒に使用。

DOW-VR-12
ダウンフィルフレーム。LA12の下にViRAYを連結。

LP-VR
FR-VR用レーザープレート。

VGA
ViRAY、SCV-R用グラウンドスタック用アダプター。

ViCOUPLER 80°
水平角度を80°に変更するアダプター。

DOL-SCV
SCV-F用フロントドリー(1台)。

DOT-SCV
SCV-F用ドリー(4台)。


■お問い合わせ
ViRAY、SCV-Fの詳細は、ヒビノインターサウンド株式会社までお問い合わせください。
