MUTEC "MC-3+"発売
2014年1月17日
ここに掲載されている情報は、発表日現在の情報です。
最新の製品情報と異なる場合があります。あらかじめご了承ください。

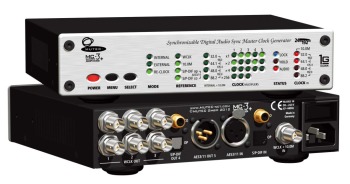

MUTEC “MC-3+”
優れたクロック精度と高性能リクロック機能により卓越した音質を獲得
マスタークロック・ジェネレーター/ディストリビューター
MUTEC "MC-3+"

ヒビノインターサウンド株式会社(本社:東京都港区、代表取締役:榎本隆二)は、MUTEC(ミューテック)のマスタークロック・ジェネレーター/ディストリビューター“MC-3+”を2014年1月20日より発売いたします。MC-3+は、MUTEC独自の1G-Clockテクノロジーによる極めて低いジッターを実現する、高品位マスタークロック・ジェネレーター/ディストリビューターです。ワードクロック、S/PDIF、AES3/11のほか、10MHzの外部ルビジウム・クロックにも対応しており、正確な同期が可能。入力したクロック信号を、任意のクロック周波数に変換して最大9系統に分配することもできます。また高性能なリクロック機能により、デジタルオーディオ信号のクオリティーを格段に向上させます。

MC-3+

製品名 カテゴリー 価格 発売日
MC-3+ マスタークロック・ジェネレーター/ディストリビューター 126,000円(本体120,000円) 2014年1月20日


MC-3+は、本体で生成したクロック信号を出力するほか、入力したクロック信号を任意のクロック周波数に変換して最大9系統に分配可能なマスタークロック・ジェネレーター/ディストリビューターです。ワードクロック、S/PDIF、AES3/11のほか、10MHzの外部ルビジウム・クロックにも対応しているため、正確な同期の出力が可能です。3系統のワードクロックアウトは個々に×1、×2、×4のマルチプライヤー機能を搭載し、最大768.0kHzのワードクロック出力に対応しています。デジタルオーディオ信号およびブランクフレーム同期信号を出力できるAES/EBU、S/PDIF(オプティカル/コアキシャル)端子も搭載しています。

MC-3+は、接続するデジタルオーディオ機器の音質を格段に向上させる高品位設計です。MUTEC独自の1G-Clockテクノロジーを採用し、高い処理能力を獲得。動作に無駄がなく、極めて低ジッターでの信号処理を実現します。このため、MC-3+は超低ジッターのクロック信号で接続機器を同期できるほか、極めて高いレベルでデジタルオーディオ信号のリクロックが可能。デジタルオーディオ信号の音質を改善します。

MC-3+は、万が一外部リファレンスクロック信号が途切れた場合にも、安定した信号の供給を約束するフェイルセーフ機能も装備。信号が復活した後もスムーズに接続できるため、実際のレコーディング等に影響を与えることはありません。また誤作動を防ぐため、フロントパネルのロック機能も搭載しています。

製品の詳細に関しましては、ヒビノインターサウンド株式会社までお問い合わせください。

■お問い合わせ

お客様のお問い合わせ窓口   TEL:03-5783-3880 FAX:03-5783-3885
報道関係のお問い合わせ窓口 TEL:03-5783-3885 FAX:03-5783-3885

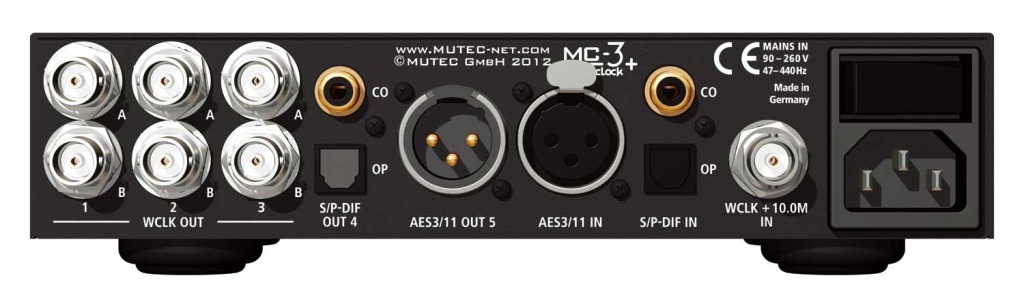

■MC-3+背面パネル
MC-3+背面パネル

■MC-3+仕様
■入力
ワードクロック入力 インターフェース BNC×1、200mV~7V、アンバランス型
入力インピーダンス 75Ω
ロック範囲 25.0kHz~200.0kHz、10MHz、11.2896MHz+12.288MHz(Super Clock)
AES3/11 入力 インターフェース XLR3(メス型)×1、トランスバランス型
入力インピーダンス 110Ω、200mV~7.0V
フォーマット AES3-1992/2003、AES11-1997/2003、IEC60958
分解能 16~24bits
ロック範囲 25.0kHz~200.0kHz
S/PDIF コアキシャル入力 インターフェース コアキシャル×1(Cinch/RCAメス型)、アンバランス型、0.5~1.0Vpp@75Ω、
出力インピーダンス 75Ω
フォーマット IEC60958
分解能 16~24bits
ロック範囲 25.0kHz~200.0kHz
S/PDIF オプティカル入力 インターフェース Toslink×1、EIAJ RC-5720
フォーマット IEC60958
分解能 16~24 bits
ロック範囲 25.0kHz~200.0kHz
■出力
ワードクロック出力 インターフェース BNC×6、3.5V@22Ω、アンバランス型、バッファ出力
出力クロックレート 25.0kHz~200.0kHz、11.2896MHz+12.288MHz(Super Clock)
AES3/11出力 インターフェース XLR3(オス型)×1、トランスバランス型、3.5Vpp@110Ω、バッファ出力
出力インピーダンス 110Ω
フォーマット AES3-1992/2003、AES11-1997/2003
分解能 24bits
出力クロックレート 25.0kHz~200.0kHz
S/PDIFコアキシャル出力 インターフェース BNC×1、0.5V、アンバランス型、バッファ出力
出力インピーダンス 75Ω
フォーマット IEC60958
分解能 24 bits
出力クロックレート 25.0kHz~200.0kHz
S/PDIFオプティカル出力 インターフェース Toslink×1、EIAJ RC-5720
フォーマット IEC60958
分解能 24bits
出力クロックレート 25.0kHz~200.0kHz
■信号処理
デジタルオーディオ・フォーマット AES3、AES11、S/PDIF(オプティカル+コアキシャル)
クロック信号変換 ワードクロック←→AES11
10.0MHz←→ワードクロック/AES11
■周波数合成処理+リファレンスクロック仕様
周波数合成 1G-Clock(DDS:Direct Digital Synthesisをベースにしたテクノロジー)
オシレーター形式 XO、デジタル補正型水晶発振器
クロック精度(出荷時) ±0.1ppm以下
クロックジッター 1ps(RMS)以下
動作温度 0℃~+50℃
■電源・寸法
形式 内蔵、スイッチング電源
入力電圧 AC100V、50/60Hz、10W
寸法・質量 W196×H44×D156mm、1.3kg

■生成可能なワードクロック(WCLK)周波数
WCLK BASIS ×1 ×2 ×4 ×256
32.0kHz 32.0kHz 64.0kHz 128.0kHz -
44.1kHz 44.1kHz 88.2kHz 176.4kHz 11.2896MHz
48.0kHz 48.0kHz 96.0kHz 192.0kHz 12.2880MHz
88.2kHz 88.2kHz 176.4kHz 352.8kHz -
96.0kHz 96.0kHz 192.0kHz 384.0kHz -
176.4kHz 176.4kHz 352.8kHz 705.6kHz -
192.0kHz 192.0kHz 384.0kHz 768.0kHz -

■生成可能なAES/EBU、S/PDIF周波数
WCLK BASIS ×1 ×2 ×4
32.0kHz 32.0kHz 64.0kHz 128.0kHz
44.1kHz 44.1kHz 88.2kHz 176.4kHz
48.0kHz 48.0kHz 96.0kHz 192.0kHz
88.2kHz 88.2kHz 176.4kHz 176.4kHz
96.0kHz 96.0kHz 192.0kHz 192.0kHz
176.4kHz 176.4kHz 176.4kHz 176.4kHz
