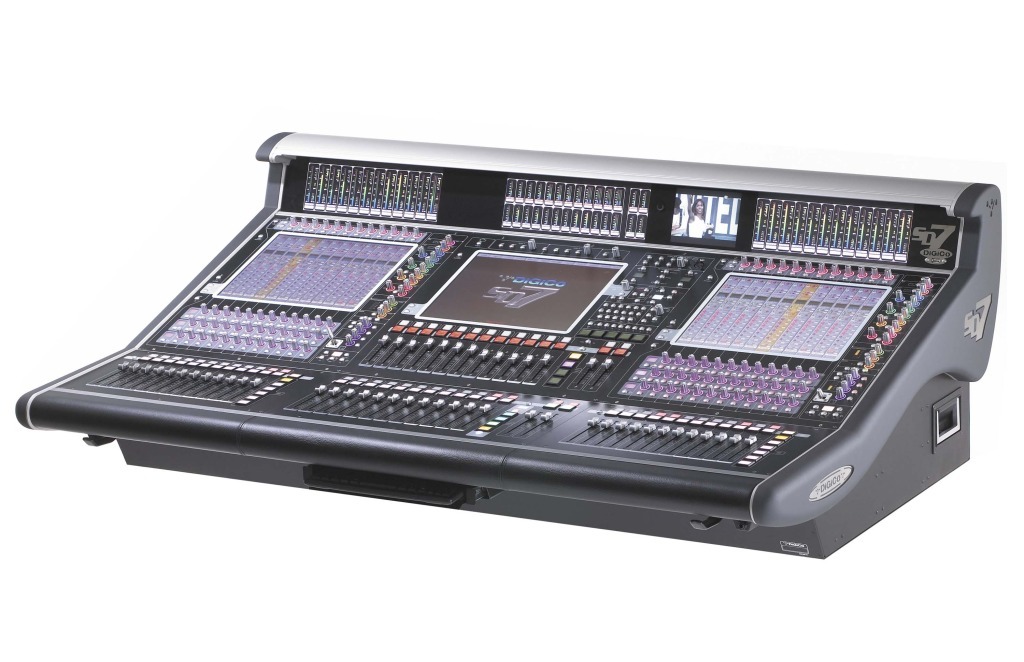

SD7 CORE2
SD7-56EX HD（ with SD Rack×1） 完了品
SD7-112EX HD（ with SD Rack×2） 完了品
SD7-WS（ -HMA/-NC/-ST） 完了品
*選択式(VCA、ムービングフェーダー、ミュートグループ)

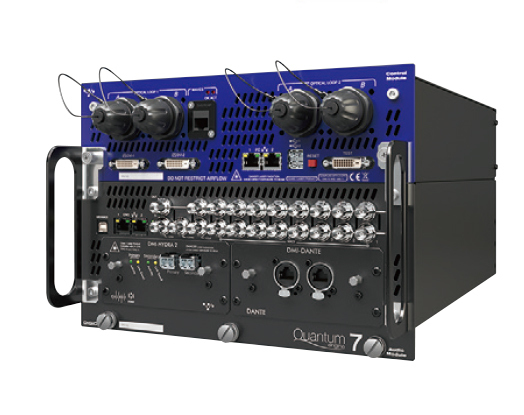

SD7 with Quantum7 Engines
■ 理論上3000もの入出力にアクセス可能。
■ 600chを超えるプロセッシングを96kHzで実現。Nodal ProcessingやTrueSoloの拡張機能により、操作性を向上し膨大なチャンネルを簡潔に管理。
■ UB-MADIを内蔵。
■ DMI スロットに任意のカードを挿入して、サーフェスのI/Oをカスタマイズ可能。
※1）コネクター系統数。1コネクターあたり、2chの入出力の使用が可能。
CORE2以前の仕様はこちら
SD7-112EX HD（ with SD Rack×2） 完了品
SD7-WS（ -HMA/-NC/-ST） 完了品
SD 7 CORE2
| 入力チャンネル | バス | ソロバス | マトリクス | コントロールグループ* | サンプリング レート |
| 最大253chﾌﾟﾛｾｯｼﾝｸﾞ （入力ﾁｬﾝﾈﾙ/AUX/GRP/ソロバスの総計) |
最大128ch (AUX/GRP/LCR/5. |
モノ/ステレオ/サラウンド×2 | 最大32入力×32出力 | 36 | 96/48kHz,24bit (192kHz対応予定) |
リダンダントを備えたデュアルエンジン・デュアル電源構成
- 万が一のトラブルに備えたリダンダント用のエンジンと電源を搭載。エンジンの切り替えはサーフェスからワンタッチ。電源はホットスワップ可能。
複数のオペレーターによる同時操作でもスムーズな操作性を保持

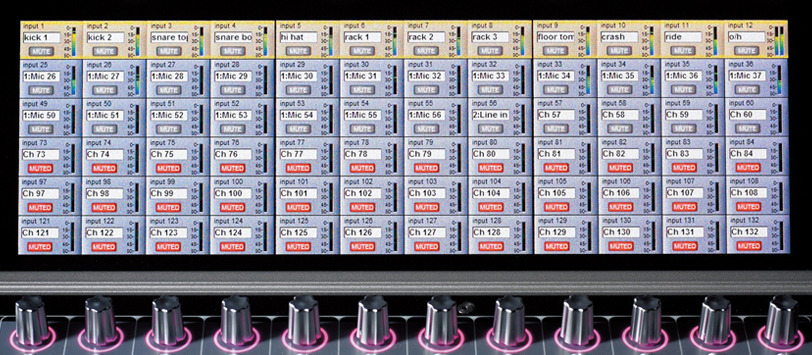

- 視認性の高い15インチの大画面を3面装備しているため、複数のオペレーターが画面をシェアして同時操作が可能。ミキシングと出力を別々のオペレーターが担当するという大規模で複雑な現場で活用できます。
- “ステルス・デジタルプロセッシング”による圧倒的な能力は、同時操作にも余裕で対応。スムーズな操作が可能です。
オペレーターの自由な設計と発想力を発揮させる豊富な入出力系統
- 最大1394chの入出力にアクセス可能。最大253chのプロセッシングや豊富なバスへのアサインを自由な発想で組み立て可能。
- 入出力拡張用のSD-Rackを使用すると最大14台、SD10、SD5を含むSDシリーズコンソールを最大5台接続して504chの大規模システムを96kHzで構築できます。
- 5.1chのコントロールも可能。

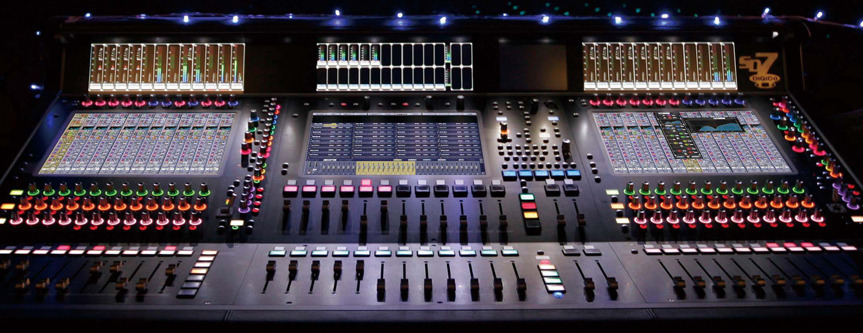

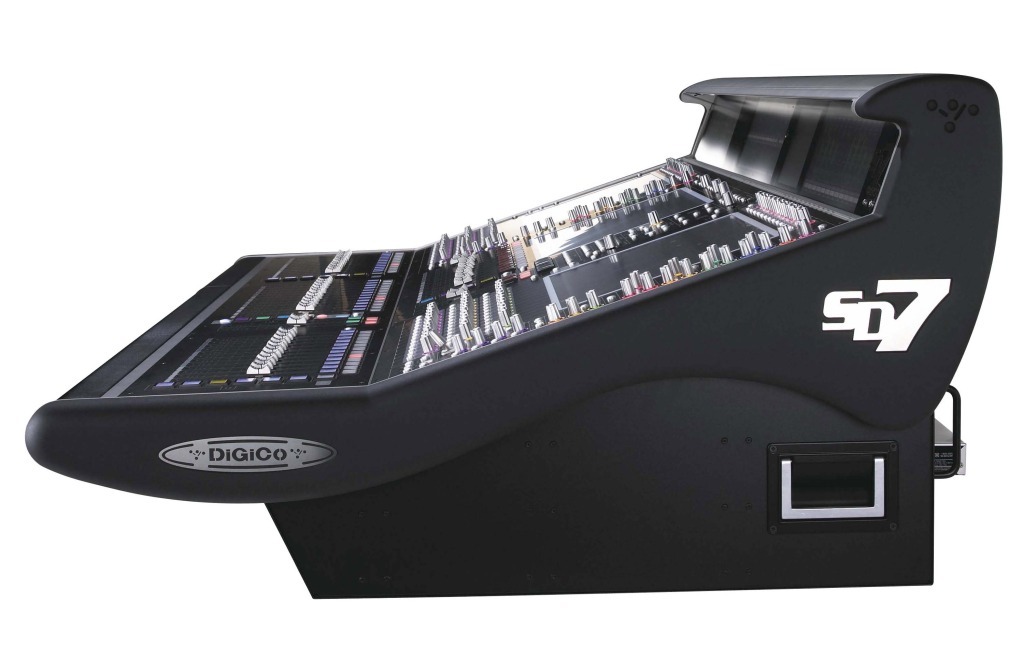

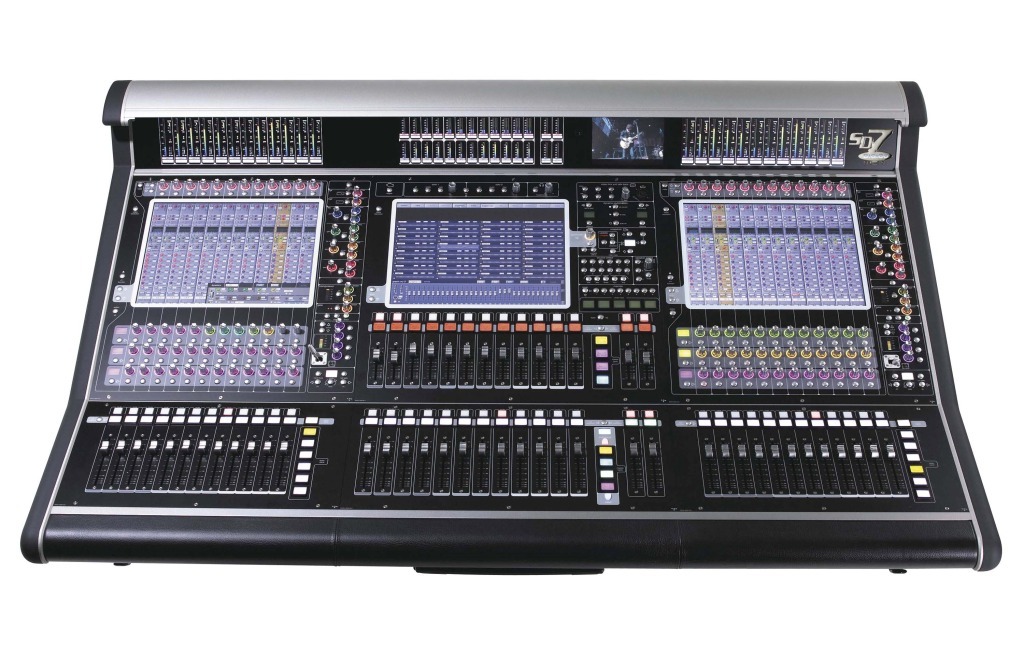

機能美を極めたサーフェス

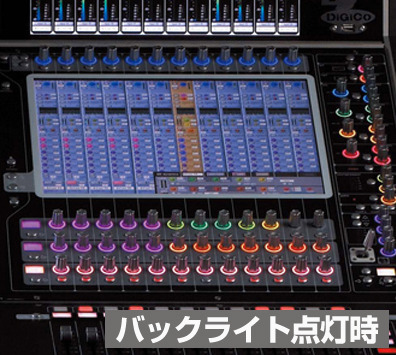

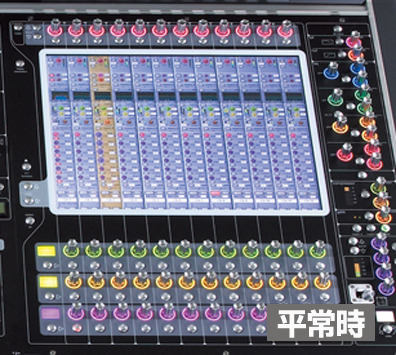

- 機能ごとに色分けするバックライトや高解像度のバーグラフなど、暗い現場でも識別が可能。フルデジタルカラーで色分けされたサーフェスは、正確な操作を可能にするばかりでなく見た目の美しさも兼ね備えています。
|
|
|

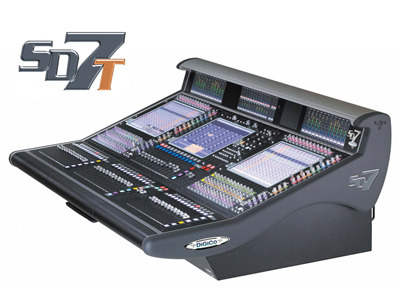

| SD7T for Theatre 劇場や演劇に特化した機能を備えたSD7 ■UKロンドンの劇場やミュージカルのニーズを取り込んだ機能を豊富に装備。 ※オプションのアップグレードキットが必要です。 |

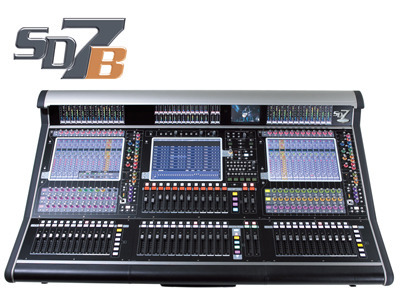

SD7B for Broadcast 放送中継の機能をもちあわせたSD7 ■SD7に5.1chサラウンド、ミックスマイナス、スピーカーセレクトなど、ブロードキャスト固有の機能を追加。 ※オプションのアップグレードキットが必要です。 |
SD7 with Quantum7 Engines
■ 理論上3000もの入出力にアクセス可能。
■ 600chを超えるプロセッシングを96kHzで実現。Nodal ProcessingやTrueSoloの拡張機能により、操作性を向上し膨大なチャンネルを簡潔に管理。
■ UB-MADIを内蔵。
■ DMI スロットに任意のカードを挿入して、サーフェスのI/Oをカスタマイズ可能。
| 入出力性能 | ||
| フェーダー数 | 38 | |
| サブフェーダー数 | 14 | |
| 入力チャンネル | 最大253chプロセッシング（入力チャンネル/AUX/GRP/ソロバスの総計） | |
| バス | 最大128ch（AUX/GRP/LCR/5.1 |
|
| ソロバス | 2（モノ/ステレオ/サラウンドより選択） | |
| マトリクス | 最大32×32 | |
| コントロールグループ | 選択式（VCA、ムービングフェーダー、ミュートグループ）×36 | |
| イコライザー | 32バンドGEQ（ ±12dB）×32 | |
| 内蔵エフェクター | ステレオエフェクター×48 | |

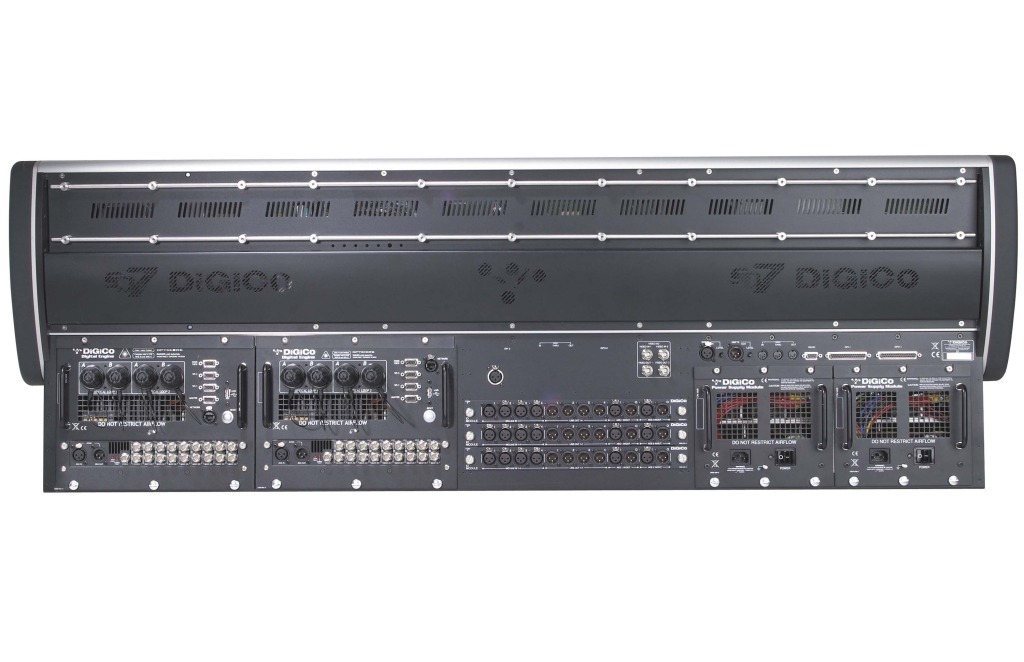

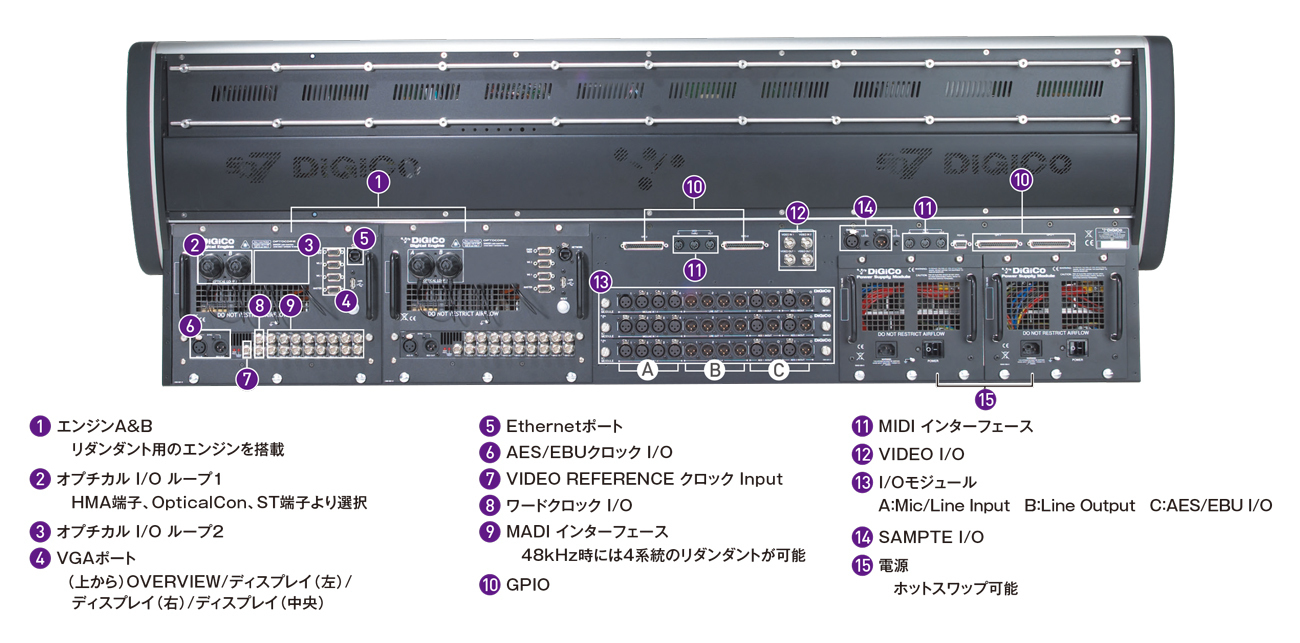

| ローカルI/O | マイク/ライン入力 | 12 |
| ライン出力 | 12 | |
| AES/EBU入出力(※1） | 6 | |
| MADIインターフェース | 4（75ΩB N C コネクター×16リダンダント含む） ※リダンダントエンジンにも同数搭載 |
|
| オプチカル(Optocore)インターフェース | 2※リダンダントエンジンにも同数搭載 | |
| MIDIインターフェース | In / Out / Thru | |
| 外部ディスプレイポート | VGA DB-15 ミニメス（解像度1024×768）×4 ※リダンダントエンジンにも同数搭載 |
|
| 外部同期 | ワードクロック、MADI、AES、Optocore、Video | |
| USB2.0 ポート | 3※リダンダントエンジンを含む | |
| GPI | 通常16系統（32系統まで拡張可能） | |
| GPO | 通常16系統（32系統まで拡張可能） | |
| ヘッドホン出力 | 標準フォーンジャック×2、インピーダンス ： 8～600Ω | |
| 音響特性 | ||
| サンプリングレート | 96/48kHz | |
| レイテンシー | 1ms（代表値：チャンネル入力→LRバス→ステージ出力@96kHz） | |
| 内部プロセッシング | 最大40bitフローティングポイント演算 | |
| AD/DA変換 | 24bit | |
| 周波数特性 | 20Hz～20kHz（±0.6dB） | |
| THD+N | 0.05％以下（定格ゲイン、10dB入力@1kHz） | |
| クロストーク | 90dB以上（40Hz～15kHz） | |
| 残留ノイズ | －90dBu以下（代表値 ： 20Hz～20kHz） | |
| マイク等価入力ノイズ | －126dB以上 | |
| 最大出力レベル | +22dBu（標準仕様） | |
| 最大入力レベル | +22dBu（標準仕様） | |
| 入力チャンネル/AUX/グループ/マトリクス | ||
| アナログゲイン（入力チャンネルのみ） | －20dB～＋60dB | |
| デジタルトリム | －40dB～＋40dB | |
| ディレイ | 最大1.3秒 | |
| ローパス/ハイパスフィルター | 20Hz～20kHz、24dB/oct | |
| インサート | 2系統（EQ/ダイナミクスのプリ/ポスト） | |
| パラメトリックEQ | 8バンド | |
| ダイナミックEQ | 256ch | |
| ダイナミクス | コンプレッサー、ゲート、ディエッサー、ダッカー | |
| ソロバス | ソロバス1/ソロバス2/両方、オートソロ | |
| 最大ラック数/DMIスロット/UB-MADI | ||
| 最大ラック数 | 18(2ループ組む場合は32) | |
| DMIスロット | -（Quantum7エンジン搭載時は4) | |
| UB-MADI(サンプリングレート48kHz時) | -（Quantum7エンジン搭載時は48ch) | |
| 電源、消費電力、寸法（W×H×D）、質量 | ||
| 電源 | 内部電源×2（AC100V、50/60Hz） | |
| 消費電力 | ピーク時 | 600W |
| 起動時 | 650W | |

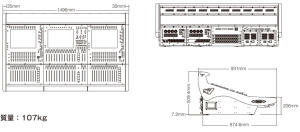

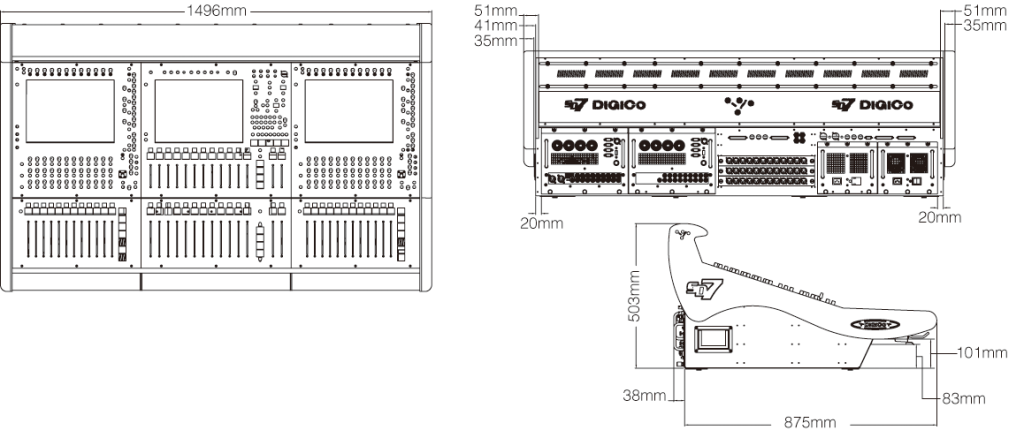

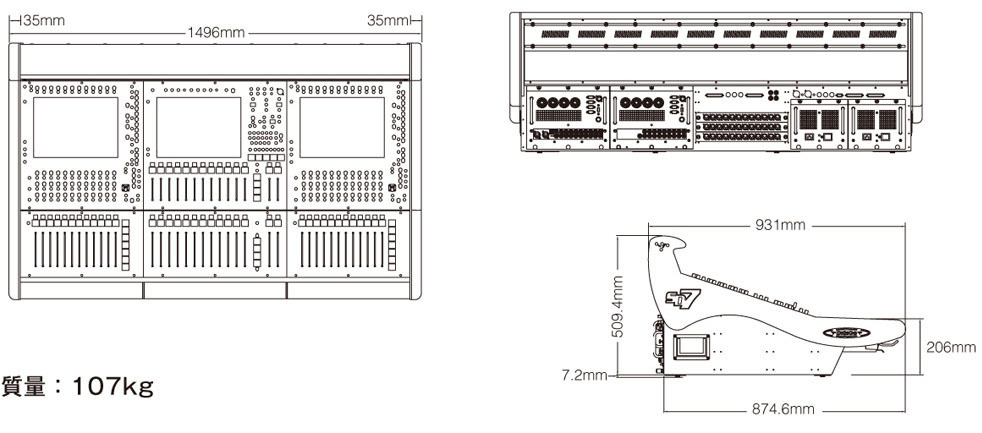

| 寸法(W×H×D)、質量 | 1496×509×931mm、107kg | |
CORE2以前の仕様はこちら
※クリックすると拡大します。
■EX007
SD7上で一度に制御できるチャンネル数と実質フェーダーを拡張するユニット。2つの画面を搭載し、メーターや機能はSD7と同じ。経済的なCAT5ケーブルで100m延長でき、SD7のリモートコントローラーとしても利用可能。
※オプションでフライトケースも用意しています。(FC-EX007)
■WAVES-SD7：Waves SoundGridアップグレードキット。
■SD7-SCRIPT：SD7用スクリプトトレイ。
■SD7-TUPG：SD7Tシアターモデルへのアップグレードキット。
■SD7-BUPG：SD7Bブロードキャストモデルへのアップグレードキット。
■FC-SD7：SD7用フライトケース
■MADI伝送
BNC同軸、各種オプチカルケーブル
各種オプチカルケーブル
RJ45/BNC同軸ケーブル
BNC同軸、各種オプチカルケーブル
各種オプチカルケーブル
RJ45/BNC同軸ケーブル
