FP33
FP33 ※メーカー生産完了品
ENG、EFPに最適。3入力、2出力のポータブル・ステレオ・ミキサー。
- ●入出力は全てトランスバランス型。広いダイナミックレンジと徹底した低ノイズ設計による、高音質設計。
- ●金属製の頑丈なシャーシと、各部に使用した高品位パーツによる高い信頼性。
- ●入力2と入力3は、ステレオリンクが可能。
- ●各入力にはハイパスフィルタ［150Hz（6dB/oct）］を搭載。
- ●スレッショルド値可変のリミッタを搭載。
- ●48V、12Vのファンタム電源、または12VのAB電源を供給可能。
- ●006P形アルカリ乾電池2個で駆動。12～30Vの外部電源でも動作可能。電池残量が少ない場合や電圧が低下した時にLEDインジケータが赤く点滅する電池残量チェック機能搭載。
- ●スレートマイクロホン、1kHzトーンオシレータ搭載。
| ・ |
| 入力： |
チャンネル数 |
3 |
|
端子・形式 |
XLR、トランスバランス |
|
インピーダンス |
1kΩ（Mic）、50kΩ（Line） |
|
クリップレベル |
-10dBV（Mic）、+36dBV（Line） |
|
マイクロホン電源 |
ファンタム12V/48VまたはAB12V（Mic入力選択時） |
|
| ・ |
| 出力： |
チャンネル数 |
2 |
|
端子・形式 |
XLR、トランスバランス |
|
インピーダンス |
150Ω（Line） |
|
クリップレベル |
+18dBm（Line） |
|
| ・ |
等価入力ノイズ：-127dBV（150Ω、20Hz～20kHz） |
| ・ |
周波数特性：20Hz～20kHz（±2dB） |
| ・ |
THD：0.25%（+4dBm、50Hz～20kHz） |
| ・ |
| 電源： |
内部 006P形アルカリ乾電池×2 |
|
外部 DC12～30V |
|
| ・ |
寸法・質量：幅184×高58×奥行161mm、1.6kg（除乾電池） |
| ・ |
付属品：布製キャリング・ハードケース、ショルダーストラップ、ミックスバスケーブル |

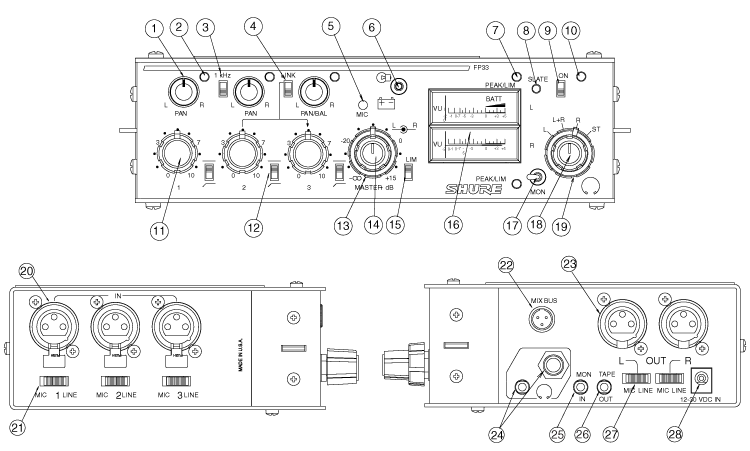

| 1. |
PAN調節つまみ |
| 2. |
入力信号LED |
| 3. |
トーンオシレータON/OFFスイッチ |
| 4. |
リンクスイッチ |
| 5. |
スレートマイクロホン |
| 6. |
メータランプ/電池残量チェックスイッチ |
| 7. |
出力信号ピーク/リミッタLED |
| 8. |
スレートボタン |
| 9. |
電源スイッチ |
| 10. |
電源LED |
| 11. |
入力ゲイン調節つまみ |
| 12. |
入力信号ハイパスフィルタON/OFFスイッチ |
| 13. |
マスターゲイン調節つまみ（R） |
| 14. |
マスターゲイン調節つまみ（L） |
|
| 15. |
出力信号ピークリミッタON/OFFスイッチ |
| 16. |
メイン出力レベルメータ |
| 17. |
モニタ入力ON/OFFスイッチ |
| 18. |
ヘッドホン出力レベル調節つまみ |
| 19. |
ヘッドホンモニタモード切替つまみ |
| 20. |
入力コネクタ（XLR） |
| 21. |
入力信号（Mic/Line）レベル切替スイッチ |
| 22. |
ミックスバスコネクタ（TA3F） |
| 23. |
メイン出力コネクタ（XLR） |
| 24. |
ヘッドホン出力コネクタ（フォーンジャック、ミニジャック） |
| 25. |
モニタ入力コネクタ（ミニジャック） |
| 26. |
テープ出力コネクタ（ミニジャック） |
| 27. |
メイン出力（Mic/Line）レベル切替スイッチ |
| 28. |
電源コネクタ |
|
