ANI4IN、ANI4OUT

Dante


ANI4IN、ANI4OUT


■ANI4IN

ANI4IN-XLR Dante入力インターフェイス(XLR端子)
円(税抜 円)

ANI4IN-BLOCK Dante入力インターフェイス(ユーロブロック端子)
円(税抜 円)

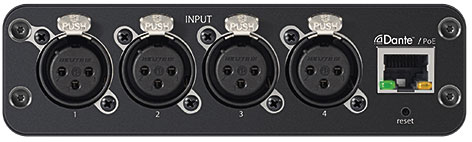

ANI4IN-XLRリアパネル

ANI4IN-BLOCKリアパネル





■ANI4OUT

ANI4OUT-XLR Dante出力インターフェイス(XLR端子)
円(税抜 円)

ANI4OUT-BLOCK Dante出力インターフェイス(ユーロブロック端子)
円(税抜 円)

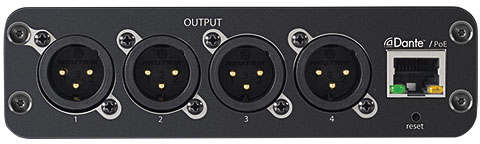

ANI4OUT-XLRリアパネル

ANI4OUT-BLOCKリアパネル

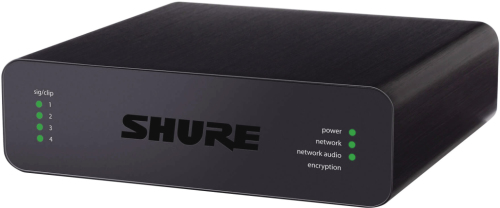

最大4系統のワイヤードマイクロホンのDanteネットワーク接続を可能にするオーディオ・ネットワーク・インターフェイス。
  • ●ANI4INは、4つのMIC/LINEアナログ信号をDANTEネットワークに変換。
  • ●ANI4IN-BLOCKのLEDは、MX395やMX396などロジック対応のマイクロホンの状況設定を表示。
  • ●ANI4OUTはDANTEデジタルオーディオ信号を4つのMIC/LINEアナログ信号に変換。
  • ●ANI4OUTは最大2台のDante入力デバイスからのアサインが可能。
  • ●ブラウザーベースのリモートコントロールが可能。オーディオサミングやチャンネルごとの4バンドPEQの設定が可能。
  • ●サードパーティ製コントロールシステムとの互換性あり。
  • ●テーブルの下面または壁面に取り付けるためのANIブラケットを標準で付属。


仕様
  ANI4IN ANI4OUT
周波数特性 20Hz~20kHz
Danteデジタル チャンネル数 4入力4出力
サンプリングレート 48kHz
ビット深度 24
感度@1kHz 0.75dBFS/Pa
最大SPL 93.25dB SPL、0dBFS オーバーロード比
S/N比 Ref.94dB SPL @1kHz、83dB Aウェイテッド、基準 94dB SPL、1kHz
遅延 0.35ms、Danteレイテンシーは含まず 0.71ms、Danteレイテンシーは含まず
アナログゲイン幅 51dB(3dB刻みで調整可能)
ダイナミックレンジ(20Hz~20kHz、Aウェイテッド、標準) 113dB 117dB
組み込みデジタル信号処理 各チャンネル イコライザー(4バンドパラメトリック)、ミュート、ゲイン(140dB範囲) イコライザー(4バンドパラメトリック)、ミュート、位相逆転、ゲイン(140dB範囲)
システム オーディオサミング
クリッピングレベル(ANI4IN:入力、ANI4OUT:出力) +20dBV(@0dB) +20dBV
-7dBV(@+27dB) +0dBV
-31dBV(@+51dB) -26dBV
THD <0.05%@ 1kHz、0dBV入力、0dBアナログゲイン <0.05%@ 1kHz、-20dBFS出力、0dBアナログゲイン
CMRR 150Ωバランスソース@1kHz >70dB
インピーダンス(ANI4IN:入力、ANI4OUT:出力) 5kΩ 150Ω
使用電源 パワーオーバーイーサネット(PoE)、クラス0
消費電力 最大9W 最大10W
寸法、質量 140×40×128mm、672g 140×40×128mm、663g
制御アプリケーション HTML5ブラウザーベース
ケーブル要件 CAT5e以上(シールド付ケーブル推奨)

別売 アクセサリー

CRT1
