インイヤー・モニターシステム

P9T 特定ラジオマイク新周波数帯域

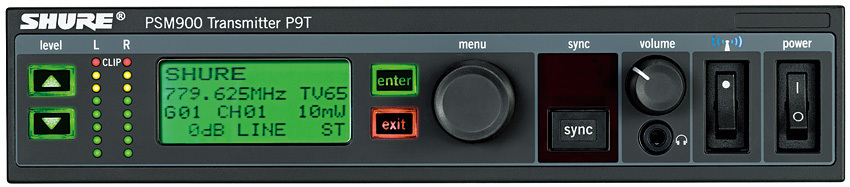

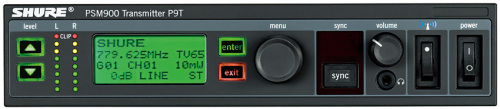

P9T-A24


P9T-XX   ※末尾(-XX)は下表を参照。

モニターシステムをコンパクトに実現させた、シングルチャンネル送信機。

  • ●高性能なデジタル・ステレオ・エンコーダーや特許取得の音声レベル圧縮技術「ARC(Audio Reference Companding)」を採用し、ワイヤレスとは思えない優れた音質を実現。
  • ●「周波数自動検索機能」や「赤外線リンク機能」により、素早いセットアップが可能。
  •  ●電源を切らずに送信電波の出力をON/OFFできる「RF出力ON/OFFスイッチ」を装備。運用中の電波に影響を与えることなくセットアップが可能。
  • ● バックライト付の液晶ディスプレイを搭載し、周波数、グループ、チャンネルなどの情報を見やすく表示。視認性の高いLEDレベルメーターも装備。
  • ●モニターに便利なヘッドホン出力端子を搭載。
  • ●誤操作を防ぐロック機能を装備。
  • ●入力感度(-10dBV/+4dBu)や送信出力(6mW/10mW)の切り替えが可能。
  • ● Mixmode時の他の送信機やモニタースピーカーへの出力に便利なループ出力端子を搭載。
  • ● 付属のフロントアンテナ用バルクヘッドアダプター、50Ω同軸ケーブルを使えば、アンテナを前面に設置することも可能。

※末尾「-XX」を選択してください。
※新周波数帯域を使用する際は免許が必要です。

モデル名末尾 G6 G14 K1 L6
対応周波数 470-506MHz 506-542MHz 596-632MHz 656-692MHz

  • シリーズ特長を見る


仕様

システム性能

●電波形式:F8E
●到達距離:90m(10mW) ※ 見通しのよい屋外で使用した場合。使用環境によって異なる。
●トーン信号周波数:19kHz(±0.3kHz)
●周波数特性:35Hz~15kHz
●ステレオ・セパレーション:60dB
●SN比:90dB(Aウェイト)
●THD:0.8%以下


  • ●送信周波数: 対応周波数帯域(上記表参照)の使用可能チャンネルのうち任意の1チャンネル
  • ●空中線電力:6mW/10mW切替
  • ●アンテナ出力:コネクター/BNC実効インピーダンス/50Ω
  • ●音声入力:
    コネクター/XLR3ピン、オス(電子バランス)
                    フォーンジャック(電子バランス)※XLRと標準プラグ対応の複合端子
    インピーダンス/70.2kΩ
    最大入力レベル/ +23.3dBu(+4dBu)、+12.5dBu(-10dBV)
  • ●ループ出力:フォーンジャック(電子バランス)
  • ●電源:DC15V(550mA)、付属のACアダプター(AC100V、50/60Hz)
  • ●寸法・質量:幅197×高42×奥行166mm(除突起)、約850g
  • ●付属品: 1/2波長アンテナ、ACアダプター、ラックマウント金具大・小×各1、リンクバー、ねじ一式、保護用バンパー×4、50Ω同軸ケーブル(50cm)、フロントアンテナ用バルクヘッドアダプター、アンテナホールキャップ×2、ゴム足×4(1シート)、ポーチ

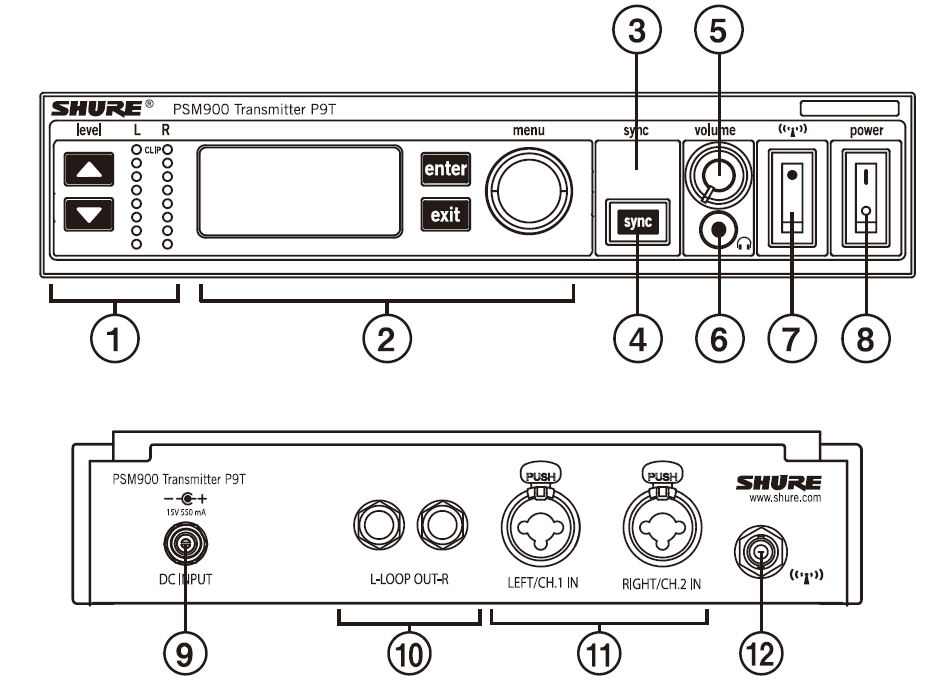

各部の名称

P9T-A24寸法図

(1) 入力レベル操作セクション (7) RF出力ON/OFFスイッチ
(2) 液晶画面操作セクション (8) 電源ON/OFFスイッチ
(3) 赤外線(IR)ポート (9) 電源入力コネクター
(4) syncボタン (10) ループ出力コネクター(フォーンジャック)
(5)ヘッドホン音量調整つまみ    (11) 音声入力コネクター(XLR3ピン、オスとフォーンジャックの複合端子)
(6) ヘッドホン出力コネクター(ミニジャック) (12) アンテナ出力コネクター(BNC)




別売りアクセサリー

PA421A-A

PA821A-A

PA411-J
