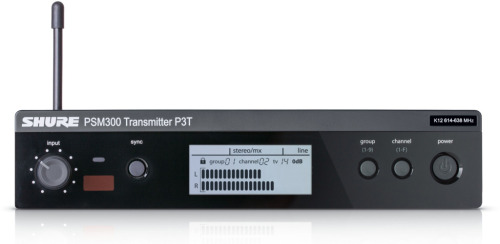

インイヤー・モニターシステム

P3T



P3TP3T




P3T-XX  オープンプライス 新周波数帯域 ※末尾(-XX)は下表を参照。
P3T-JB  オープンプライス B型

新周波数帯域に対応した2モデルとB型専用モデルを用意し、
多彩なシーンで活躍するインイヤー・モニター送信機。

  •
  • ●ステレオ信号もしくはモノミックス信号を送出するインイヤー・モニター送信機。
  • ●免許不要のB型でもステレオ6chの同時多チャンネル運用を実現。
  • ●24bitデジタル処理による高品位できめの細かい音質。
  • ●伝送にはアナログを採用することでレイテンシーを極限まで抑えながら、最大90mの広範囲をカバー。
  • ●「周波数自動検索機能」や「赤外線リンク機能」を搭載し、素早いセットアップを実行。
  • ●新周波数帯域モデルはアンテナを取り外せ、アンテナ混合機PA411を使用したコンパクトな運用が可能。
  • ●入力およびループ出力には標準フォーンジャックを採用。
  • ●ラックマウント金具を標準で同梱。

※末尾「-XX」を選択してください。
※新周波数帯域を使用する際は免許が必要です。
モデル名末尾 新周波数帯域 B型
L18 M18 JB
対応周波数 630-654MHz 686-710MHz 806-810MHz

シリーズ特長を見る
P3T-JB

システム性能

●電波形式:新周波数帯域=F8E、B型=F3E、F8E

●到達距離:約60m
●トーン信号周波数:19kHz(±1Hz)
●周波数特性:38Hz~15kHz
●スプリアス除去:90dB以上(基準12dB SINAD)
●SN比:90dB(Aウェイト)
●THD:0.5%以下(±34kHz偏移@1kHz)



  • ●送信周波数: 対応周波数帯域(上記表参照)の使用可能チャンネルのうち任意の1チャンネル
  • ●空中線電力:10mW
  • ●アンテナ出力:コネクター/BNC、実効インピーダンス/50Ω
  • ●音声入力:
         コネクター:フォーンジャック(電子バランス)
         インピーダンス:40kΩ
         最大入力レベル:+22dBu(+4dBu)、+12.2dBu(-10dBV)
  • ●ループ出力:フォーンジャック(電子バランス)
  • ●電源:DC15V(260mA)、付属のACアダプター(AC100V、50/60Hz)
  • ●寸法・質量:幅198×高43×奥行172mm(除突起)、約780g
  • ●付属品
    【新周波数帯域】1/4波長アンテナ、ACアダプター、ラックマウント金具大・小×各1、リンクバー、ねじ一式、同軸ケーブル(50cm)、フロントアンテナ用バルクヘッドアダプター、ゴム足×4
    【B型】ACアダプター、ラックマウント金具大小各1、リンクバー、ねじ一式、ゴム足×4
  •
  •

※左の数字はグループ、右の数字はチャンネルを表しています。
※新周波数帯域のチャンネルプランは、地域によって異なります。

周波数(MHz) グループ
1 2 3 4 5 6 7 8 9
806.125     3/1 4/1     7/1 8/1
806.250   2/1       6/1     9/1
806.375 1/1
806.500       4/2 5/1
806.625             7/2
806.750   2/2
806.875               8/2
807.000 1/2   3/2
807.125           6/2
807.375 1/3
807.500     3/3     6/3     9/2
807.625         5/2   7/3
807.750   2/3
808.000               8/3
808.125 1/4               9/3
808.250   2/4 3/4 4/3 5/3   7/4
808.500               8/4
808.625 1/5   3/5
809.000   2/5
809.125       4/4         9/4
809.250     3/6   5/4 6/4
809.500 1/6 2/6         7/5 8/5
809.625       4/5 5/5 6/5     9/5

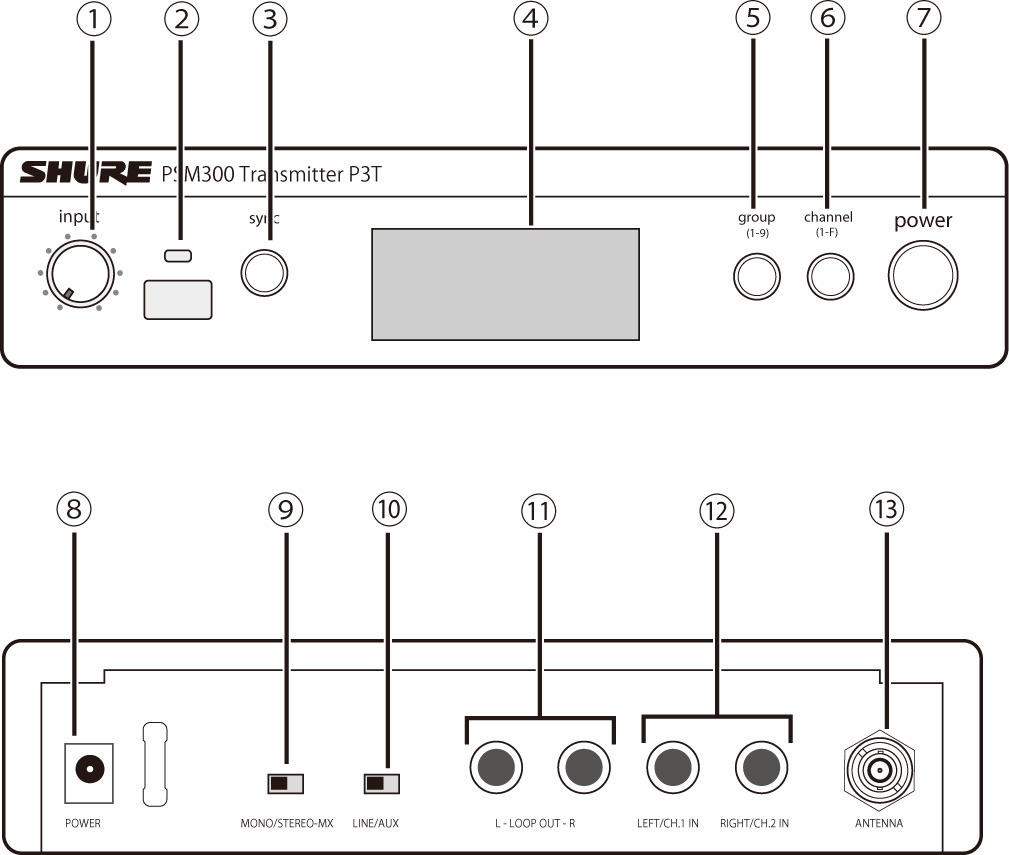

P3T各部の名称

①入力レベル調整つまみ
②IR(赤外線)ポート
③Syncボタン
④液晶画面
⑤Groupボタン
⑥Channelボタン
⑦電源ON/OFFスイッチ
⑧電源入力コネクター
⑨Mono/Stereo MXスイッチ
⑩Line/AUX切替スイッチ
⑪ループ出力コネクター(フォーンジャック)
⑫音声入力コネクター(フォーンジャック)
⑬アンテナ出力コネクター(BNC)

別売りアクセサリー

PA421A-A

PA821A-A

PA411-J
