ADTDJ

ADTDJ=-XX　　4chワイヤレス・ステレオ送信機　※末尾(-XX)は下表を参照してください。

ADTDJ=-G56　  オープンプライス　【新周波数帯域(WS帯)】
ADTDJ=-K56　  オープンプライス　【新周波数帯域(WS帯)】
ADTDJ=-Z16  オープンプライス　【新周波数帯域(1.2GHz帯)】

モデル名末尾	G56J	K56	Z16
対応周波数	470～636MHz	606～714MHz	1240-1260MHz (1252-1253MHz除く)

先進のデジタル・インイヤーモニターAD PSMの2chワイヤレス・ステレオ送信機

● AXT Digital PSM向けの2チャンネル・デジタルワイヤレス・ステレオ送信機
● WMAS対応により、高いスペクトル効率とスケーラブルなチャンネル運用を実現（※）
● 特許取得の空間ダイバーシティ伝送でマルチパス干渉を低減
● 4つの伝送モード（ワイドバンド／ナローバンド／アナログFM／AXT Digital PTP）に対応
● ワイドチューニングレンジでワールドツアーや大規模イベントに対応
●ShowLinkにより離れた場所から受信機パラメーターをリアルタイム制御
● 暗号化RF信号で安全なワイヤレス伝送を確保
● 6.6インチカラーディスプレイと5段階チャンネル品質メーターを搭載
● Wireless Workbench連携で高度なRF監視・管理が可能
● 内部アンテナコンバイニング（オプション）で外部機器を削減
● アナログ／AES3対応の切替式コンボ入力、Dante／AES67対応Ethernetポート×4を装備
● RFアンテナ出力×2、フロントヘッドフォン端子、カスケード対応電源接続を装備
● リダンダント電源に対応するDC電源モジュール（オプション）を用意

※2024年10月現在、WMAS技術は一部の国・地域のみで認可されており、日本では新たな技術基準の策定が検討中です。

項目	仕様
到達距離	約100m　※見通しの良い屋外で使用した場合。使用環境によって異なる。
周波数特性	20Hz～15kHz、±1dB
トーン信号周波数	19kHz（アナログFM）
SN比	110dB（デジタル）
THD	0.5%以下@±34kHz@1kHz（アナログFM） 0.01%以下@±18kHz@1kHz（デジタル）
感度	-94dBm（アナログFM、27dB SINAD） -93dBm（デジタル、10e-5 BER）
アンテナ出力
コネクター / インピーダンス	BNC / 50Ω
音声入力
コネクター	アナログXLR、標準フォーン、AES3 XLR
インピーダンス	32.59kΩ
最大入力レベル	28dBV（+4dBV）、16dBV（-10dBV）
音声出力（ヘッドホン）
コネクター	ロック付ステレオミニ
最小負荷インピーダンス	2Ω
ステレオセパレーション	75dB以下(300Ω)、90dB以下(600Ω)、100dB以下(1kΩ)
ダイナミックレンジ	110dB、Aウェイト
電源・寸法・質量
電源	AC100V、50/60Hz
寸法	幅482×高44×奥行385mm
質量	約4.7kg

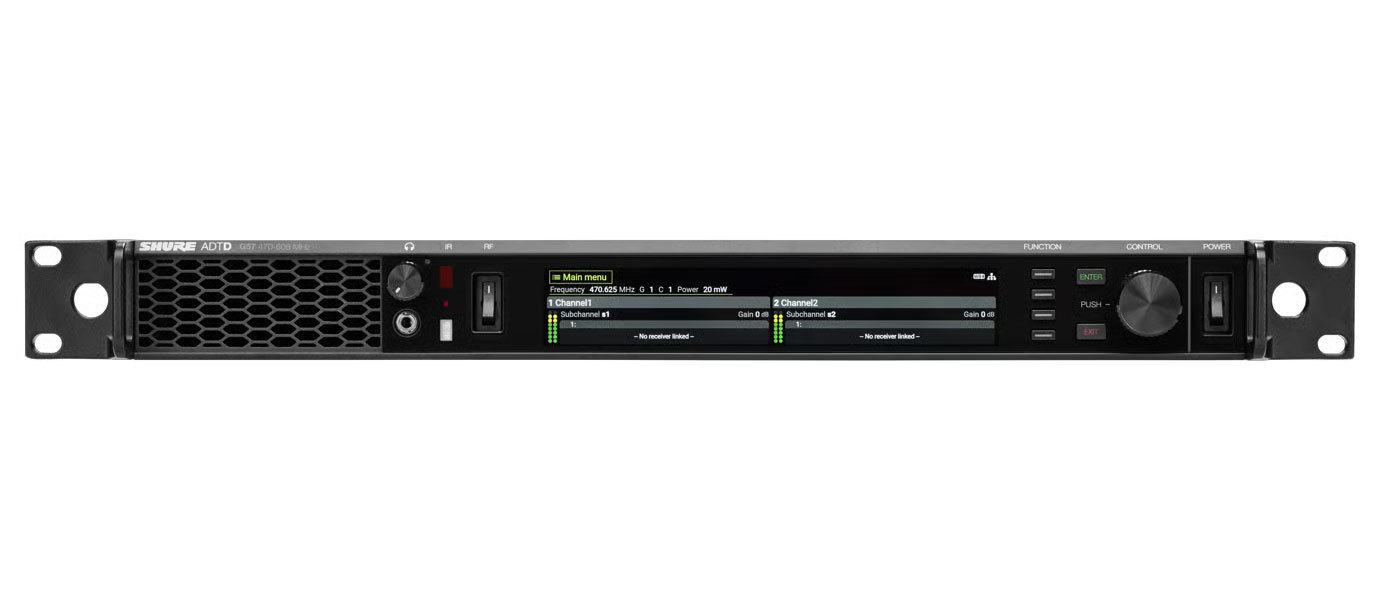

▼フロントパネル

名称	説明
① ヘッドホンボリュームノブ	選択したチャンネルのヘッドホン音量を調節します。クリップインジケーターは、信号のオーバーロードやリミッターの作動を警告します。
② モニタージャック	1/8インチ（3.5 mm）出力ジャックです。
③ 赤外線（IR）同期窓	ボディーパック型のIR窓と向かい合わせ、同期（シンク）を行います。
④ 赤外線（IR）同期LED	送信機と受信機のIR同期の向きが正しく合うと、LEDが赤く点灯します。
⑤ 環境光センサー	外部の照明状態を自動的に検知します。
⑥ RFスイッチ	RF信号を抑制することで、音声送信を一時的に停止（ミュート）します。
⑦ ディスプレイ	設定内容やステータスを表示します。
⑧ ファンクションボタン	編集や設定オプションにアクセスします。上からF1、F2、F3、F4と名付けられ、操作可能な時に点灯します。
⑨ ENTERボタン	変更内容を保存する際に押します。
⑩ EXITボタン	変更をキャンセルし、メインメニューに戻る際に押します。
⑪ コントロールホイール	押し込む：メニューに入る、チャンネルや項目の選択。回す：メニュー項目のスクロール、パラメーター値の編集。
⑫ 電源スイッチ	ユニットの電源をON/OFFします。

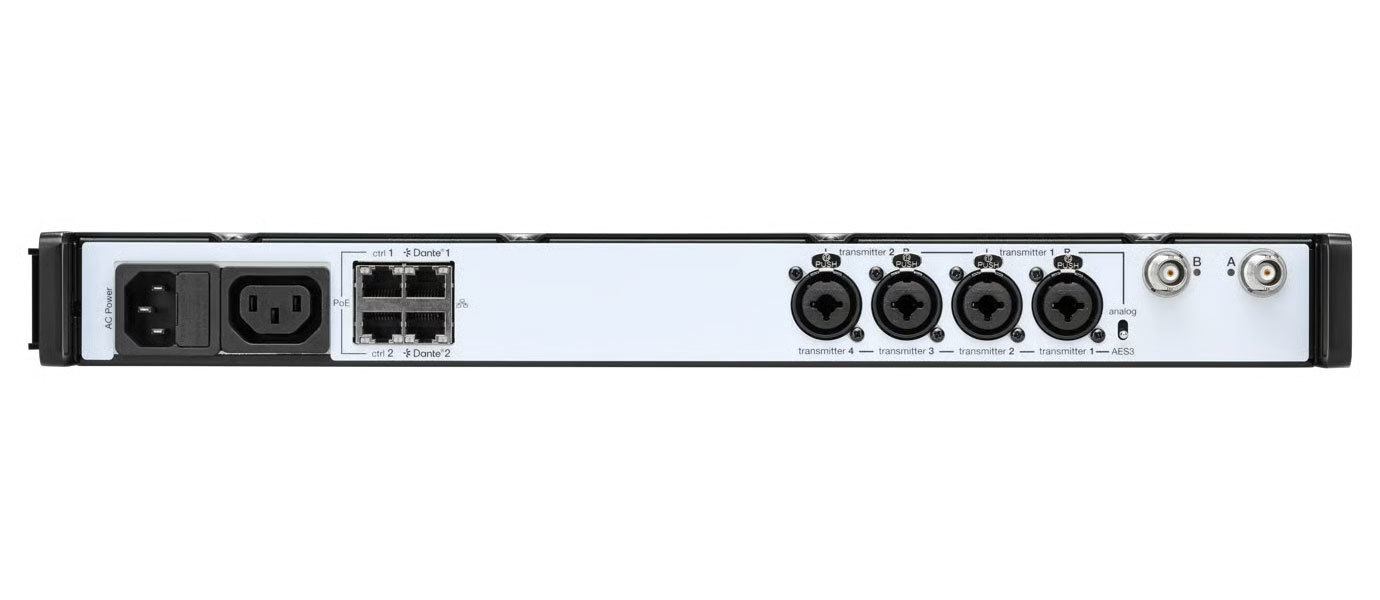

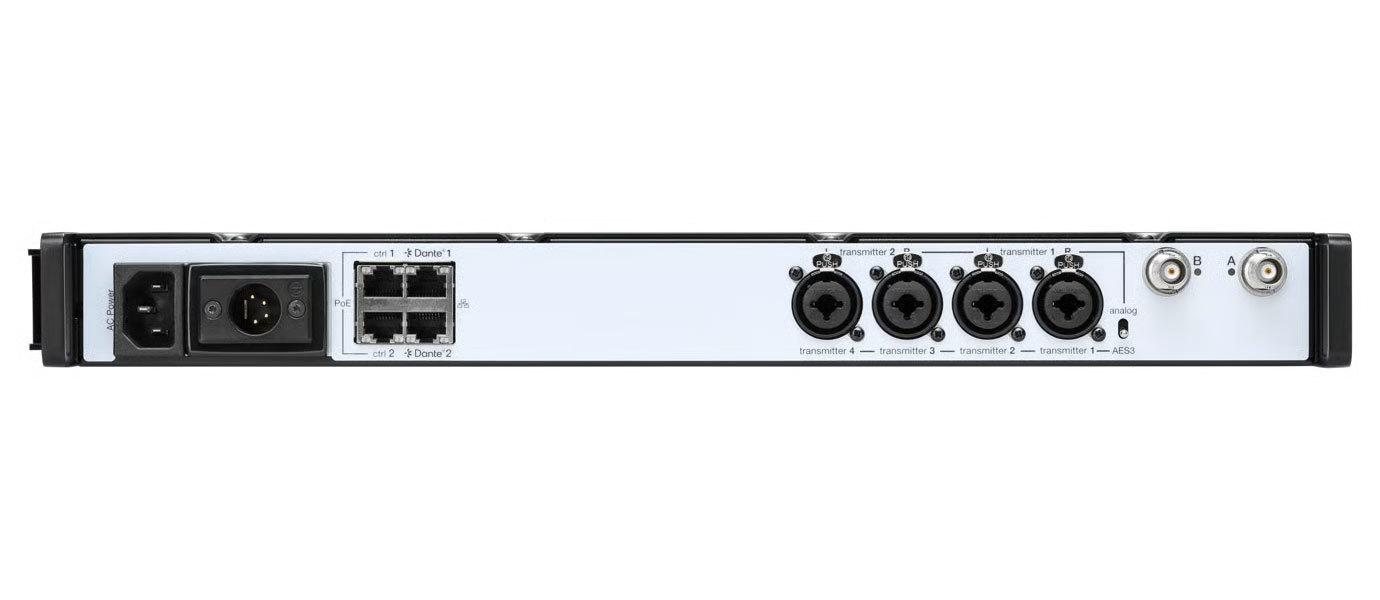

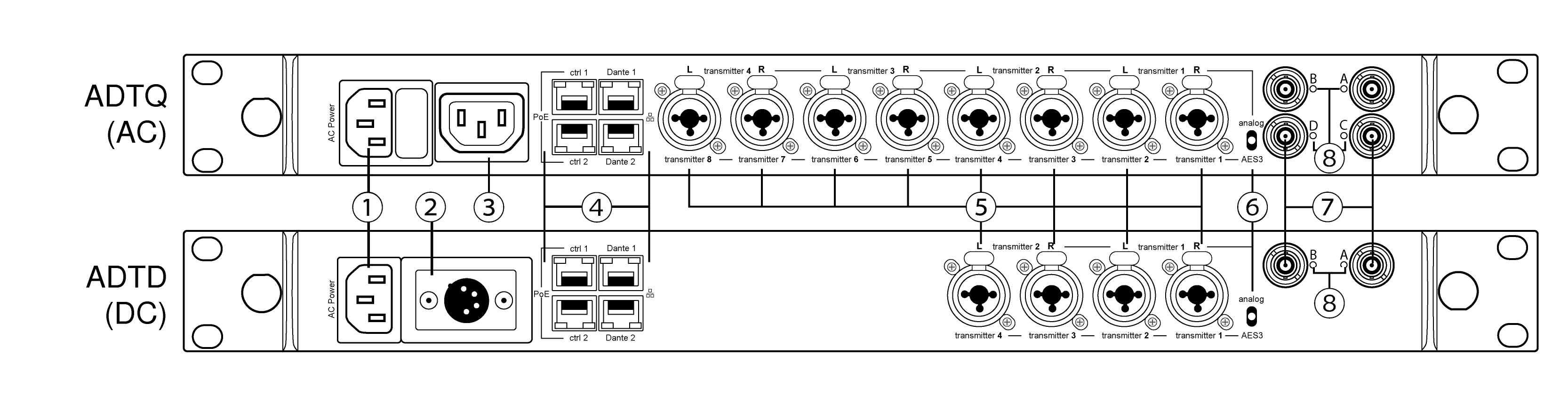

▼リアパネル

名称	説明
① AC電源入力	IECロック式コネクター(100-240VAC)です。
② DC電源入力	リダンダント電源供給をサポートするDCモジュール版が利用可能です。
③ ACパワーカスケード	ACモジュール版で絵は、IEC延長ケーブルを使用して複数のデバイスに電源をループ接続できます。
④ イーサネットポート	ネットワーク制御信号、Danteデジタルオーディオを伝送する4つのRJ45ポートです。・ctrl1:ネットワーク制御・ctrl2：ネットワーク制御・Dante Primary：Danteデジタルオーディオ・Dante Secondary：DanteデジタルオーディオネットワークステータスLED: ・消灯：ネットワークリンク無し・緑点灯：ネットワークリンク有効・緑点滅：リンク有効(トラフィック量に応じて点滅) ・橙点滅：1Gbps接続(トラフィック量に応じて点滅)
⑤ 音声入力	バランス/アンバランス出力を接続するXLR/標準フォーン対応のコンボ入力です。
⑥ 入力スイッチ	アナログとAESデジタルを切り替えます。
⑦ RF入力	アンテナと接続する同軸入力です。
⑧ ステータスLED	緑点灯でアンテナとが有効になっていることを示します。
