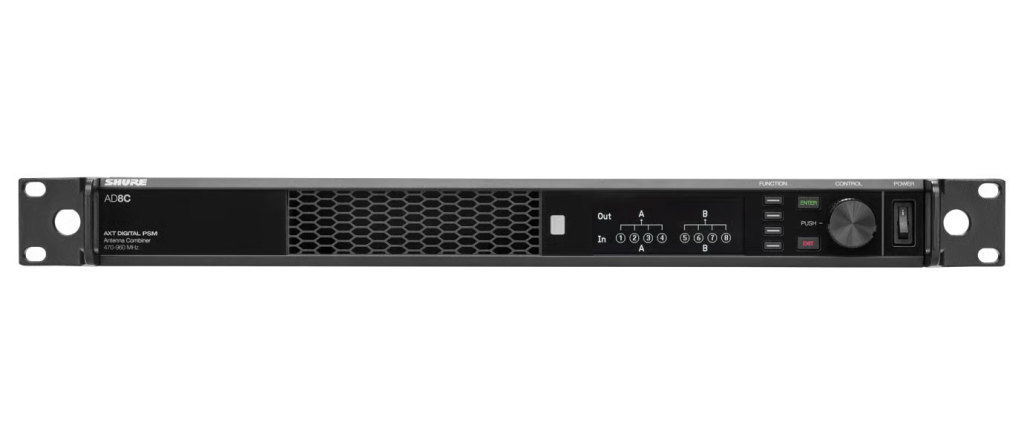

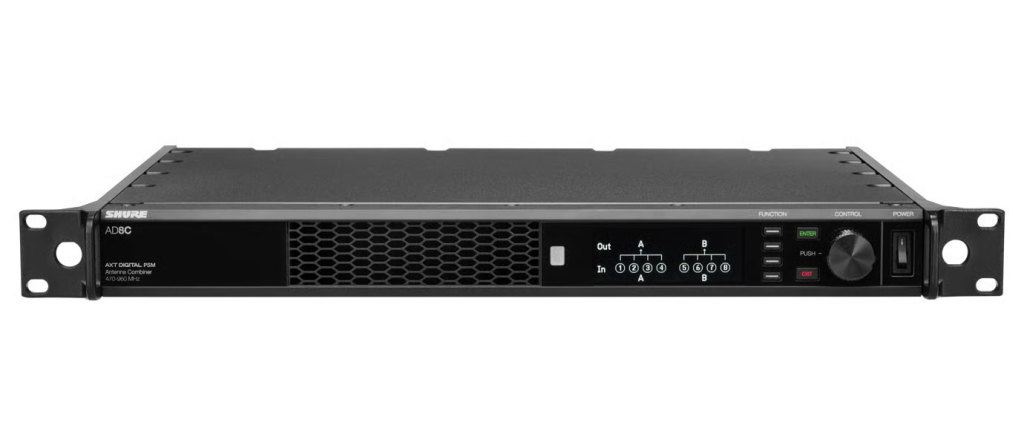

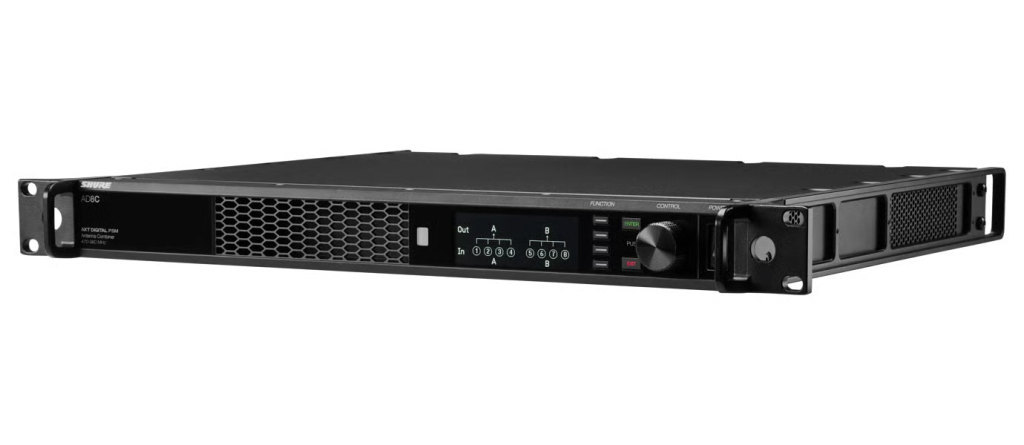

AD8CJ
AD8CJ 8ポートアンテナコンバイナー
AD8CJ オープンプライス 【470～960MHz】
AD8CXJ オープンプライス 【960～1260MHz】
先進のデジタル・インイヤーモニターAD PSMの8ポートアンテナコンバイナー
- ● AXT Digital PSM用 8ポートRFアンテナコンバイナー
- ● 8:1モード、または2系統の4:1モードを選択可能
- ● 8:1モードで最大32チャンネル*を1つのRF出力に統合
- ● 2×4:1モードでは、各セクションで最大4系統のRF入力を1つのRF出力へ結合
- ● ADTQ／ADTDと組み合わせ、ゲイン補正によりレベル損失を抑制
- ● リモート制御やファームウェア更新に対応するEthernetスイッチを内蔵
- ● リダンダント電源対応のDC電源モジュール（オプション）を用意
- ●幅482×高44×奥行385mm、約3.8kg
■各部の名称

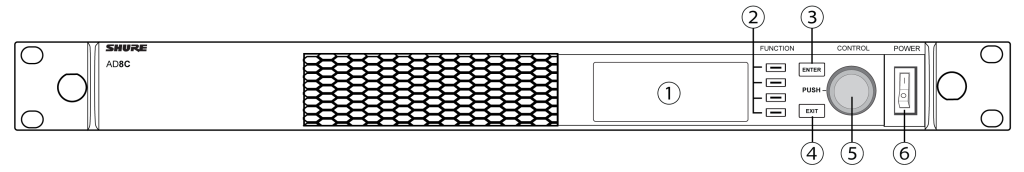

フロントパネル
|
名称 |
説明 |
|---|---|
| ① ディスプレイ | デバイスの設定を表示・設定します。 |
| ② 機能ボタン | 編集や設定オプションにアクセスするために押します。ボタンは上からF1、F2、F3、F4と呼ばれ、編集可能な時に点灯します。 |
| ③ ENTERボタン | 変更内容を保存するために押します。 |
| ④ EXITボタン | 変更をキャンセルしてメインメニューに戻るために押します。 |
| ⑤ コントロールホイール | 押し込むとメニューに入り、項目を選択します。回すとメニュー項目のスクロールやパラメーター値の編集ができます。 |
| ⑥ 電源スイッチ | ユニットの電源をオン／オフにします。 |
リアパネル
| 名称 | 説明 |
|---|---|
| ① AC電源入力 | IECロック式コネクター（100 - 240 V AC）です。 |
| ② ACパワーカスケード | ACモジュール版では、IEC延長ケーブルを使用して複数のデバイスに電源をループ接続できます。 |
| ③ DC電源入力 | リダンダント電源供給をサポートするDCモジュール版が利用可能です。 |
| ④ イーサネットポート | ネットワーク制御信号を伝送する2つのRJ45ポートです。 ネットワークステータスLED： ・消灯：ネットワークリンクなし ・緑点灯：ネットワークリンク有効 ・緑点滅：リンク有効（トラフィック量に応じて点滅） ・橙点滅：1 Gbps接続（トラフィック量に応じて点滅） |
| ⑤ RF入力 | 最大8台の送信機出力を接続します。 |
| ⑥ アンテナ出力 | 送信機のRF動作範囲に適合する、Shure製のパッシブアンテナを接続します。 |
| ⑦ 排気口 | システム冷却用の通気口です。 |
