AVN-GMC　グランドマスタークロックwith GPS
AVN-GMC / グランドマスタークロックwith GPS
AVN-GMC / グランドマスタークロックwith GPS SONIFEXのAVN-GMCはIEEE 1588 PTPv2を使用したGPS機能付きのグランドマスタークロック製品です。

特長

IEEE 1588v2精密時刻プロトコル(PTPv2)を使用
  • マイクロ秒単位での同期が可能なため、最小誤差は3.1年に 1秒
GPSクロック　最大50チャンネル受信可能

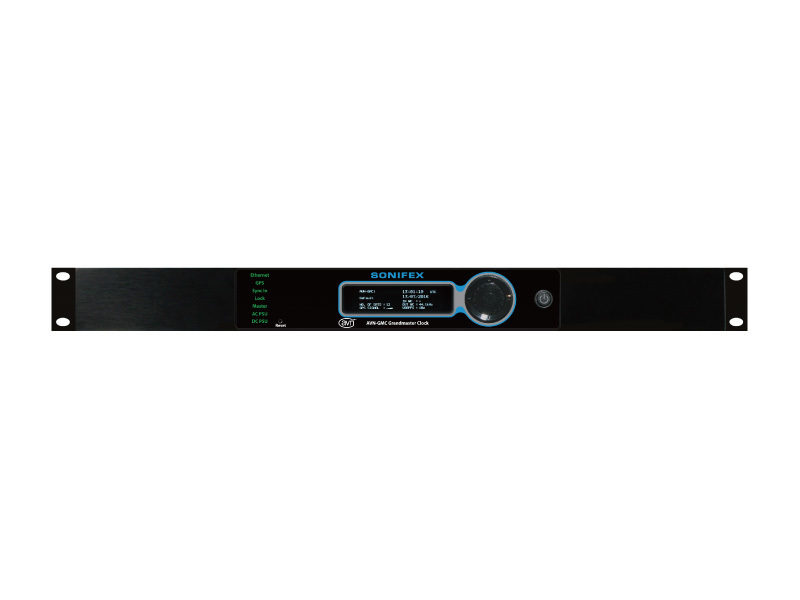

  • フロントパネルのLEDにより受信状態の確認が可能
AC電源とDC電源の2系統の入力を持ち、電源の二重化に対応
GPI/OポートによりGPS、AC電源、DC電源のAlarm発報が可能

仕様

タイミング仕様
  • プロファイルのサポート:RAVENNA、AES67、SMPTE-ST 2059-2およびAES67互換、カスタムプロファイル
  • タイミングプロトコル:PTPv2、IEEE1588-2008
  • GPS周波数:1575.52MHz、L1バンド
クロック仕様
  • 入力インピーダンス:75Ω
  • 出力インピーダンス:<75Ω
  • アンテナインピーダンス:50Ω

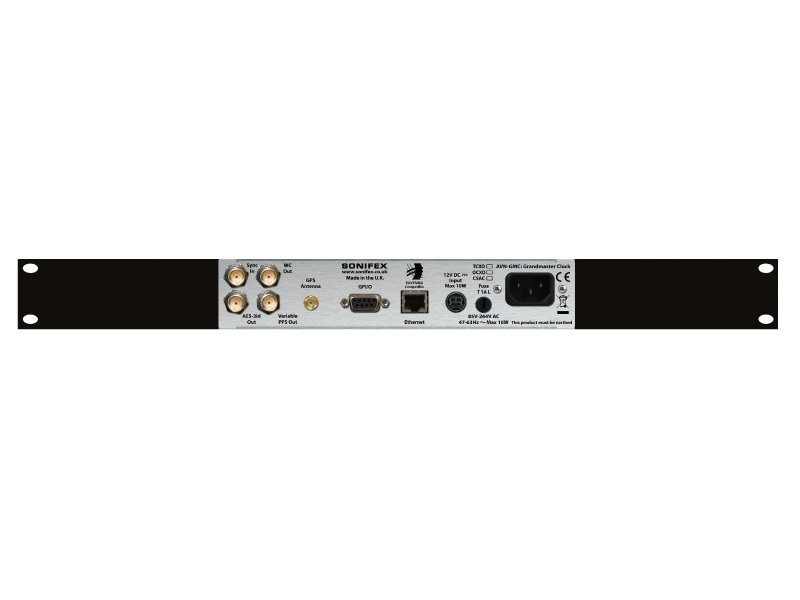

接続
  • クロッキング入力:BNCメス
  • クロッキング出力:3 x BNCメスワードクロック、AES-3id @ 32、44.1、48、96、176.4および192kHz可変PPS（1、10、100、1000）TTL
  • GPS入力:SMAソケット
  • GPIO:D型メス9ウェイ
  • イーサネットポート:RJ45、100BASE-T
  • DC入力:1 x 12V、KPJX-45ソケット、プラスピン1および3
  • 最大動作範囲(DC):10.3V〜13.2V DC
サイズなど
  • サイズ:4.4cm(H)✕48.3cm(W)✕17.8cm(D) 1U
  • 重量:1.5Kg

関連製品・オプション

AVN-DIO01 / Dante®対応 アナログXLRステレオ出力 IO BOX

AVN-DIO01 / Dante®対応 アナログXLRステレオ出力 IO BOX



AVN-DIO02 / Dante®対応 アナログXLRステレオ入力　IOBOX

AVN-DIO02 / Dante®対応 アナログXLRステレオ入力　IOBOX



AVN-CU2 Dante®中継用簡易ミキサー

AVN−CU2 Dante®中継用簡易ミキサー



AVN-PXH12 12x2ch AoIPミックスモニター

AVN−PXH12 12x2ch AoIPミックスモニター



ラインナップ
  • AVN-GMCS TCXO 誤差約11.5日に1秒
  • AVN-GMCOS OCXO 誤差3.1年に1秒
