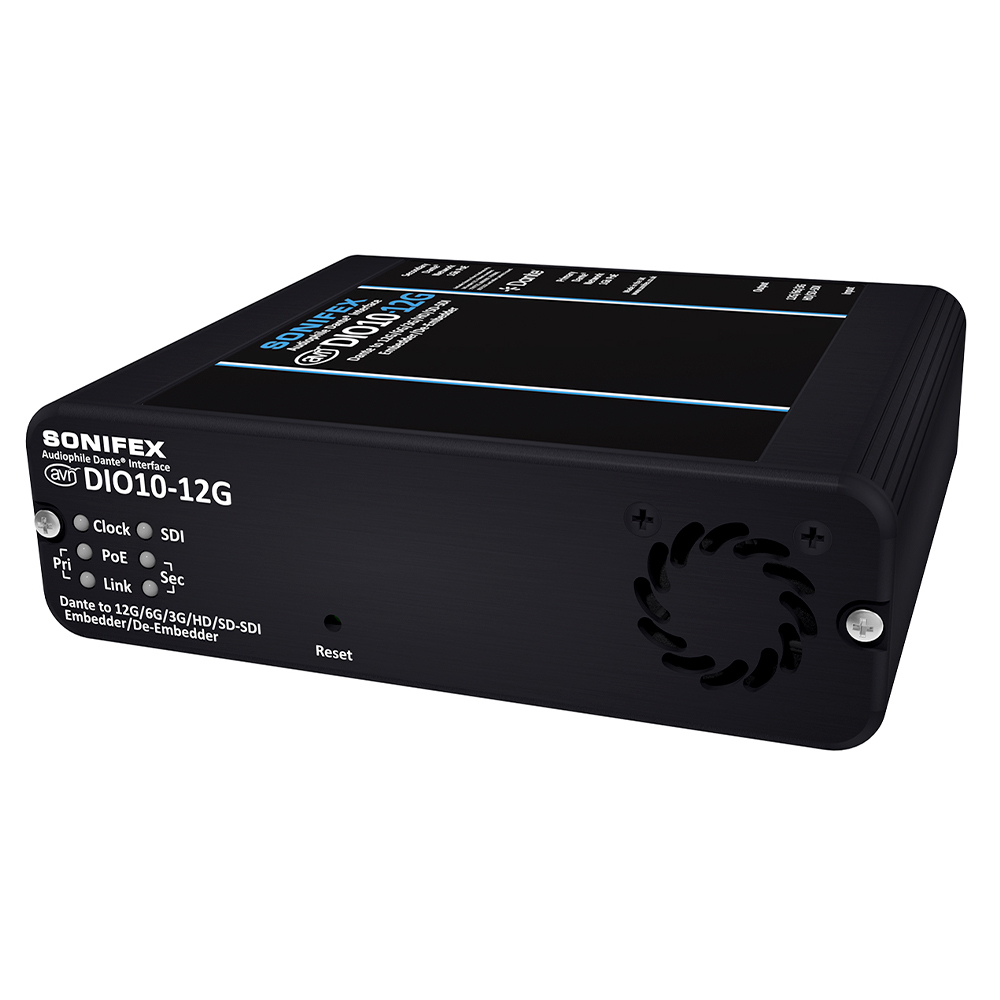

AVN-DIO10-12G Dante®対応 12G/6G/3G/HD-SD-SDI エンベデッダー / ディエンベデッダー
AVN-DIO10-12G Dante®対応 12G/6G/3G/HD-SD-SDI エンベデッダー / ディエンベデッダー
SONIFEX AVN-DIO10-12Gは、「AVN-DIO10」のアップグレード製品です。SD-SDIから12G-SDIまでのあらゆるSDI規格に対応し、最大64チャンネルの音声信号を同時にエンベデッドとディエンベデッドすることができます。
特長
- 12G/6G/3G/HD/SD
-SDI入力×1 - 1系統のリクロックされた12G/6G/3G/HD/SD
-SDI出力 - 64チャンネルのエンベッダー（埋め込み）
- 64チャンネルのディエンベッダー（抽出）

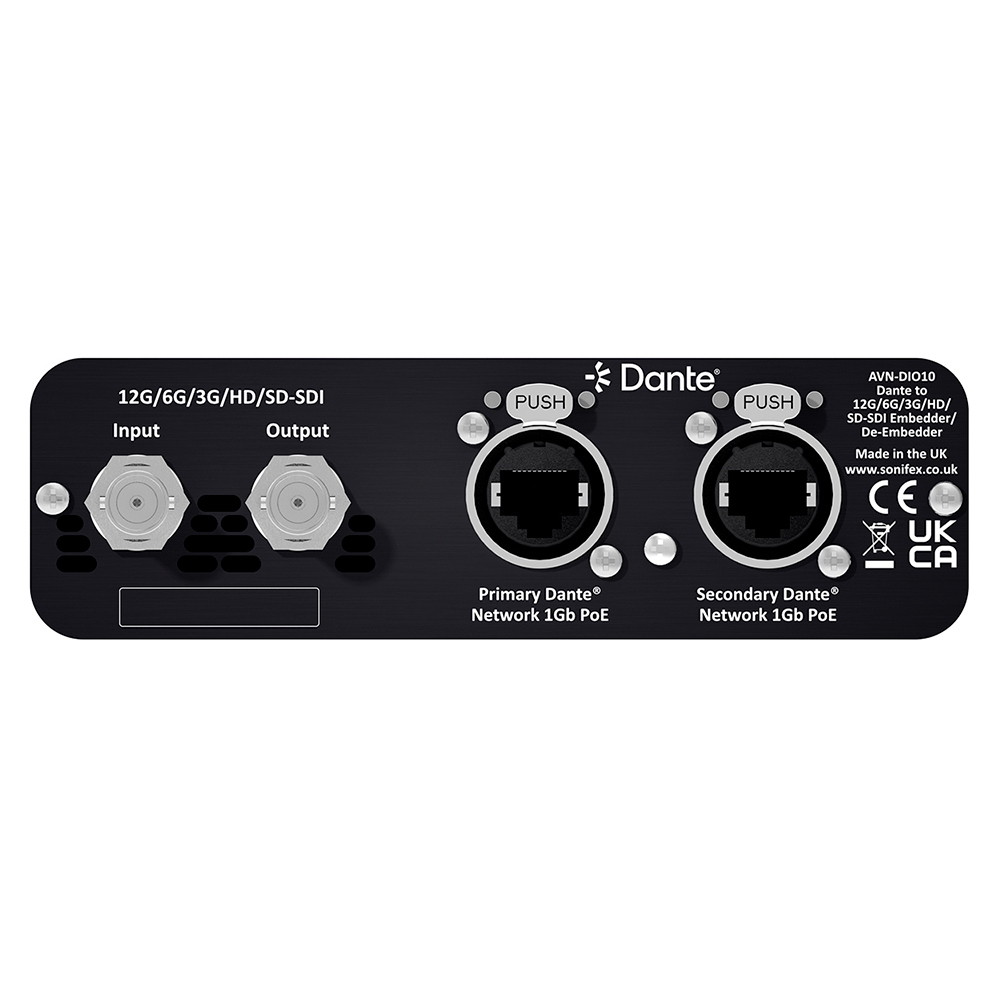

- Neutrik EtherCon® イーサネットコネクターを使用したプライマリおよびセカンダリの冗長Danteネットワークポート
- PoE（Power over Ethernet）による電源供給、PoEの二重冗長化対応
- 完全なDante対応デバイス
- AES67互換
- Dante Domain Manager対応
- 設定用Webインターフェース搭載

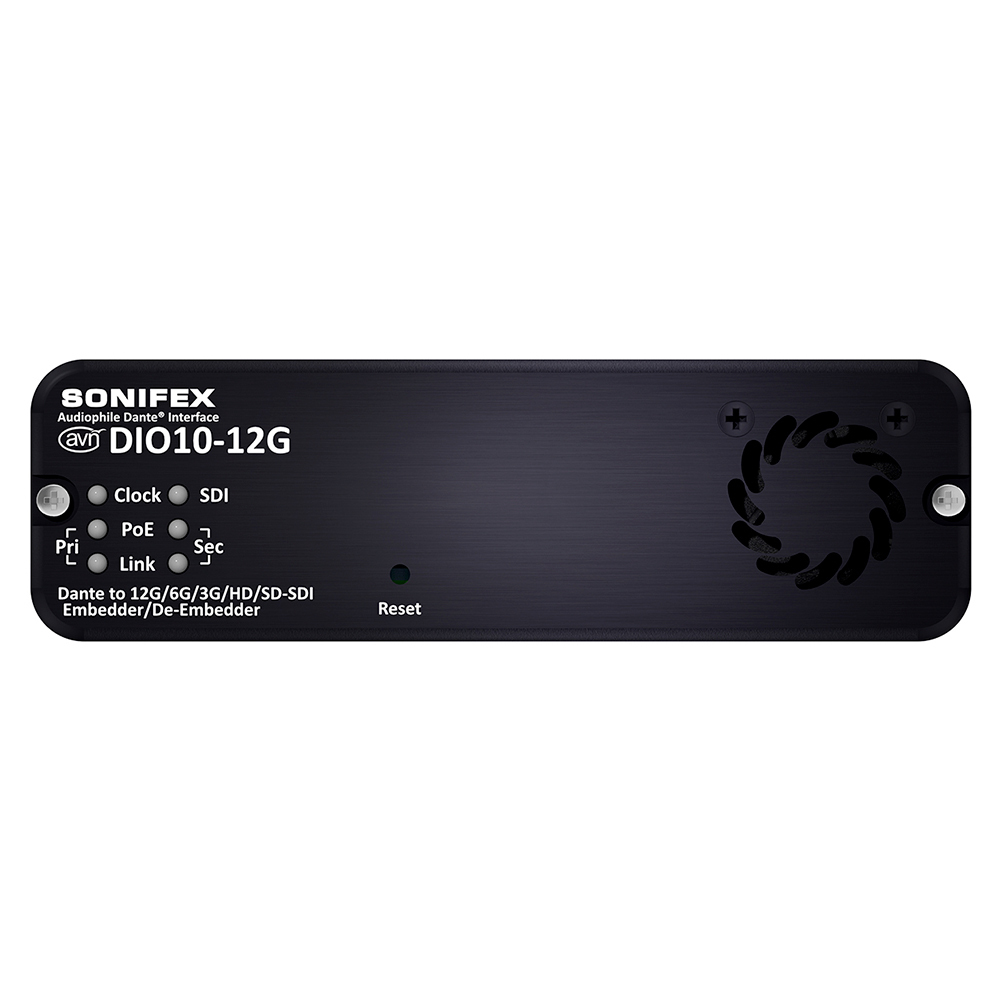

- クロック、SDIロック、PoE、リンク状態を示すLEDインジケーター
- 既存のSDIオーディオグループの上書きまたは挿入が可能
- 内蔵SDIビデオジェネレーター
- エンベッド経路とディエンベッド経路を個別に設定可能
- エンベッドおよびディエンベッド経路の両方でテストトーンを使用可能
- SDIオーディオのサンプルレートとして48kHzおよび96kHzに対応
- すべてのDanteサンプルレートに対応
- DanteとSDI間のオーディオのサンプルレート変換をサポート
- DanteクロックドメインをSDIクロックに同期可能（オプション）

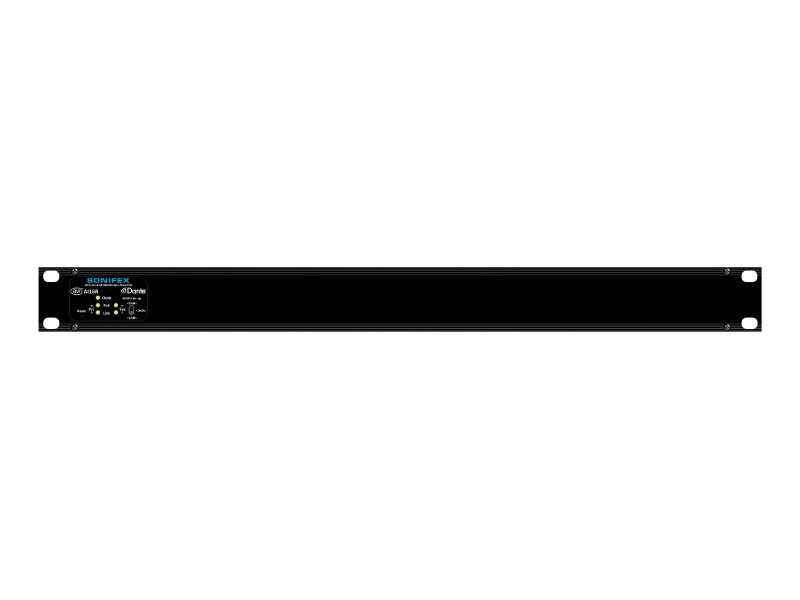

- 最大3台を1Uラックマウント（AVN-DIORK）に収納可能
仕様
SDI入力仕様- インピーダンス：75Ω
- SDI信号：
・270Mbps SMPTE-259M-C (SD)
・1.485 or 1.4835Gbps SMPTE-292M (HD)
・2.97 or 2.967Gbps SMPTE-424M (3G)
・5.94 or 5.934Gbps SMPTE-2081 (6G)
・11.88 or 11.868Gbps SMPTE-2082 (12G) - ビデオフォーマット
・525/59.94 (SMPTE-125M)
・625/50 (ITU-R BT.656)
・1280x720p/23.98, 24, 25, 29.97, 30, 50, 59.94, 60 (SMPTE 296)
・1920x1035i/59.94, 60 (SMPTE 260)
・1920x1080i/50, 59.94, 60 (SMPTE 274)
・1920x1080p/23.98, 24, 25, 50, 59.94, 60 (SMPTE 274)
・1920x1080pSF/23.98, 24, 25, 29.97, 30 (RP-211)
・1080i/50 (SMPTE 295)
・1920x1080p/50 (SMPTE 295)
・2048x1080p/23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60 (SMPTE 2048-2)
・2048x1080pSF/23.98, 24, 25, 29.97, 30 (SMPTE 2048-2)
・3840x2160p/23.98, 24, 25, 29.97, 30, 50, 59.94, 60 (SMPTE 2036)
・4096x2160p/23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60 (SMPTE 2048-1) - Embeddedオーディオ：
・48kHz and 96kHz, synchronous
・SMPTE 272M-ABCH
・SMPTE 299-1 / 48,96
・SMPTE 299-2 (De-embedding only) - イメージマッピング：
・SMPTE-425M-AB
• インピーダンス：75Ω
• ジッター： <0.2UI
• 出力レベル： 800mV ±10%
| • リターンロス： | <15 dB @ 1.5 GHz <10 dB @ 3 GHz <7 dB @ 6 GHz <4 dB @ 12 GHz |
| • SDI基準： | 270Mbps SMPTE 259M-C (SD) 1.485 or 1.4835Gbps SMPTE 292M (HD) 2.97 or 2.967Gbps SMPTE 424M (3G) 5.94 or 5.934Gbps SMPTE 2081 (6G) 11.88 or 11.868Gbps SMPTE 2082 (12G) |
• ビデオフォーマット：インプットフォロー
| • Embeddedオーディオ： | 48kHz, synchronous SMPTE 272M-ABCH SMPTE 299-1 / 48,96 |
Dante仕様
- サンプルレート： 44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz
- エンコーディング：PCM 16, PCM 24, PCM 32
- 基準：802.3af
- Class：０
PDパワーレンジ：0.44W～12.94W - 基準電源容量：6W
- 最大電源容量：15.4W
- 寸法： 14cm（W）x 13.6cm（D）x 4.2cm（H）（1U）
- 質量： 0.3kg
