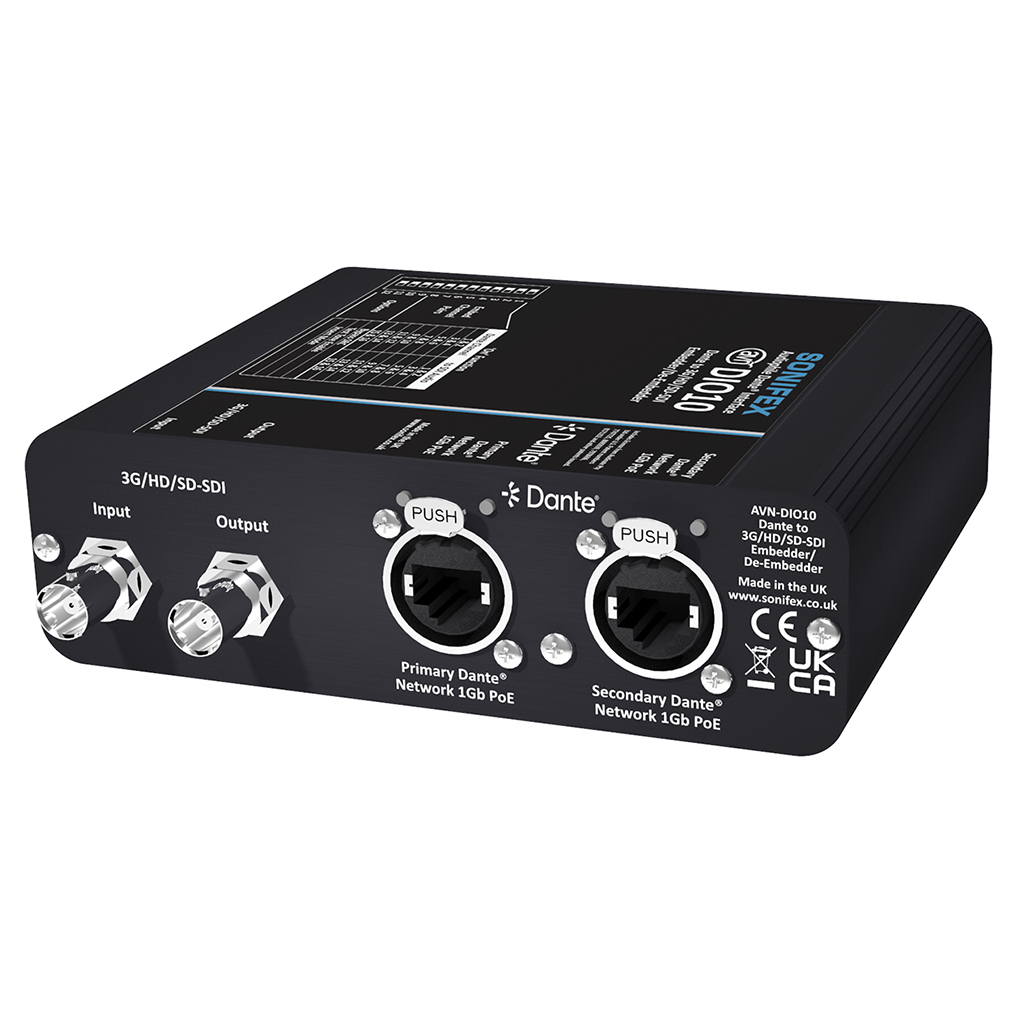

AVN-DIO10 Dante®対応 3G / HD / SD-SDI エンベデッダー / ディエンベデッダー
SONIFEX AVN-DIO10は、オーディオとビデオに対応したDante®インターフェースです。3G/HD/SD-SDI信号をDante®ネットワークに接続し、音声信号のエンベデット、ディエンベデットを同時に行うことができます。
Danteオーディオでは16in/outのルーティング機能を持ち、SDIに任意のチャンネルをエンベデットすることができます。
SDI信号からディエンベッドした音声をDanteオーディオにルーティングもできます。
特長

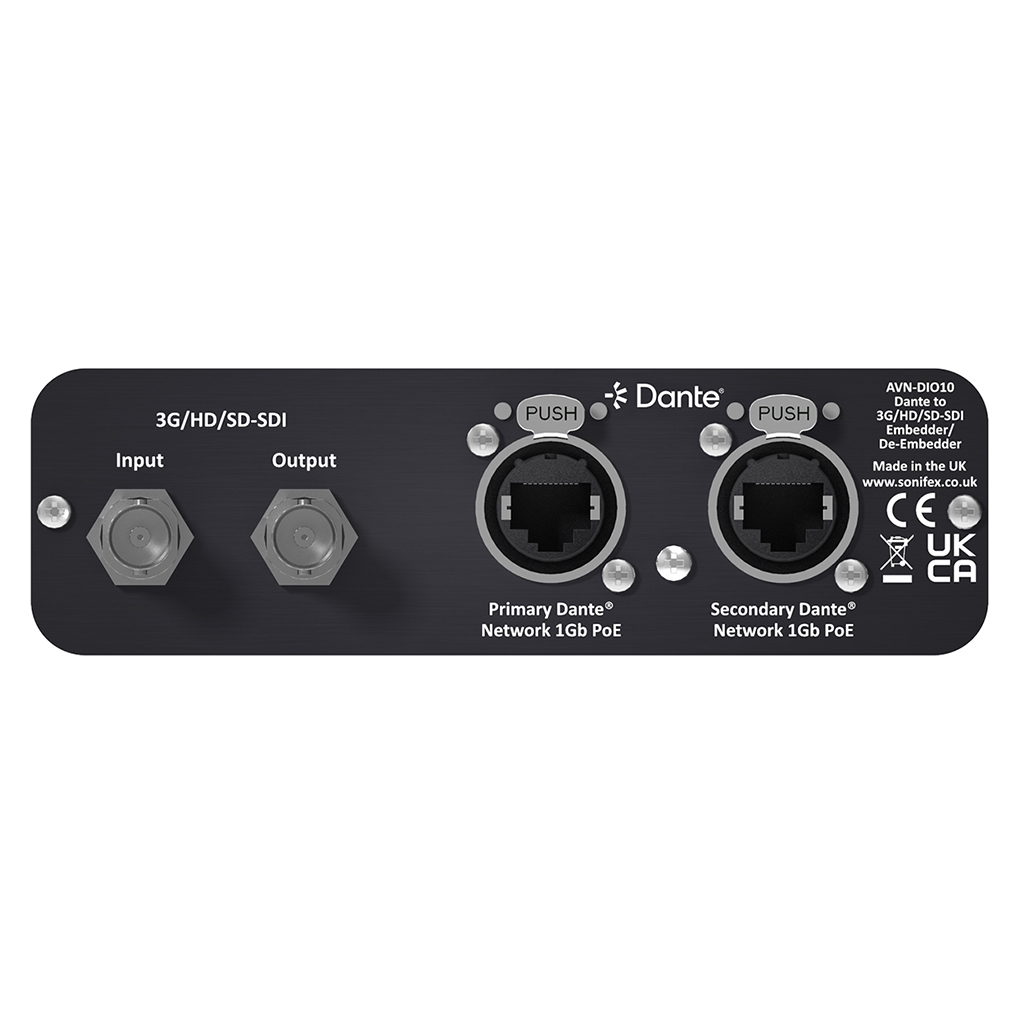

- 3G / HD / SD-SDI入力 x1
- リクロックド3G / HD / SD-SDI出力
- NeutrikEtherCon
®イーサネットコネクタを使用したDanteポート - PoE給電（冗長化）
- Dante規格に準拠
- AES67互換
- Dante Domain Manager準拠
- 設定用のWebインターフェイス

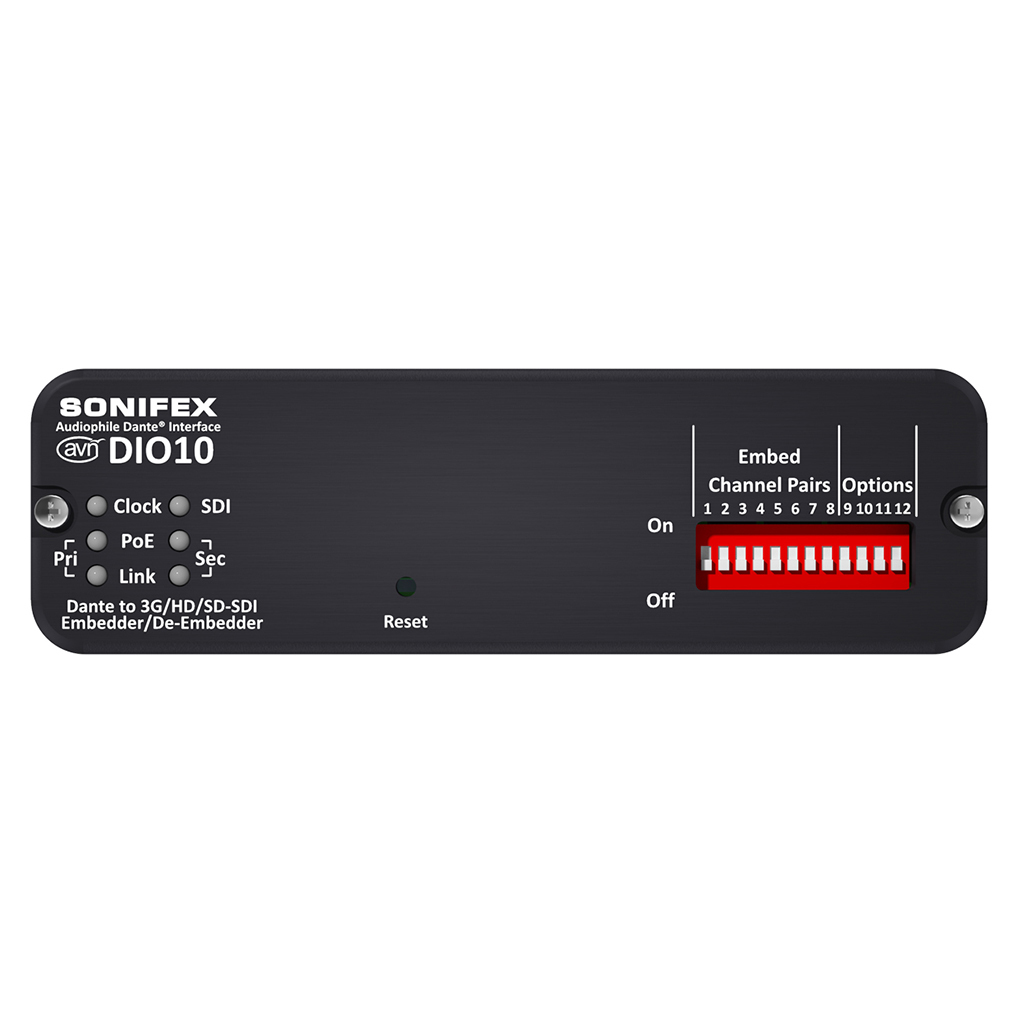

- クロック、SDIロック、PoEおよび同期状態をLED表示
- DIPスイッチでエンベデットチャンネルの設定可能
- DIPスイッチセイフティーカバー付
- SDIオーディオグループに上書きまたは挿入
- テストトーン出力搭載
- SDIオーディオ48kHzサンプルレートサポート
- すべてのDanteサンプルレートに対応
- DanteとSDI間のオーディオのサンプルレートコンバーター搭載
- Danteクロックドメインは、SDIクロックに同期可能
- ベルトクリップ、ショルダーストラップフック、机下取り付けプレートが付属
- A3ユニットを1Uスペースにラックマウント可能
仕様
SDI入力仕様- インピーダンス：75Ω
- SDI信号：
・270Mbps SMPTE-259M-C (SD)
・1.485 or 1.4835Gbps SMPTE-292M (HD)
・2.97 or 2.967Gbps SMPTE-424M (3G) - ビデオフォーマット
・525/59.94 (SMPTE-125M)
・625/50 (ITU-R BT.656)
・720p/23.98, 24, 25, 29.97, 30, 50, 59.94, 60 (SMPTE-296M)
・1035i/59.94, 60 (SMPTE-260M)
・1080i/50, 59.94, 60 (SMPTE-274M)
・1080p/23.98, 24, 25, 50, 59.94, 60 (SMPTE-274M)
・1080pSF/23.98, 24, 25, 29.97, 30 (RP-211)
・1080i/50 (SMPTE-295M)
・1080p/50 (SMPTE-295M) - Embeddedオーディオ：
・48kHz, synchronous
・SMPTE-272M-ABC
・SMPTE-299M - イメージマッピング：
・SMPTE-425M-AB
- インピーダンス：75Ω
- ジッター： <0.2UI
- 出力レベル： 800mV ±10%
- リターンロス： <15dB @ 1.5GHz
- SDI基準：インプットフォロー
- ビデオフォーマット：インプットフォロー
- Embeddedオーディオ：48kHz, synchronous、SMPTE-272M-C、SMPTE-299M
- サンプルレート： 44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz
- エンコーディング：PCM 16, PCM 24, PCM 32
- 基準：802.3at Type1
- Class：０
PDパワーレンジ：0.44W～12.94W - 基準電源容量：6W
- 最大電源容量：15.4W
- 寸法： 14cm（W）x 13.6cm（D）x 4.2cm（H）（1U）
- 重量： 0.3kg
