IO-R
IO Quick-Change Coupler機能追加アダプター


IO-RA
(税抜 円)
IO-RL
(税抜 円)
IO-R38
(税抜 円)
IO-RA IO-RL IO-R38
従来のマイクスタンドやブーム用 従来の照明スタンド用 3/8インチ径の機器用

↑ クリックで拡大

IO-RA

従来のマイクスタンドやブームにIO Quick-Change Coupler機構を追加する専用アダプター

  • 取り回しの良いアルミニウム製で、従来のスチール製に比べ、約50%の軽量化に成功。
  • 既存のマイクスタンドやブームスタンドにIO-RA を取り付ければIO Quick-Change Coupler 機構を追加できるため、TRIAD-ORBITの多彩なブーム、アダプターを使用可能。
  • 質量:約110g
  • 付属品:IO-H1、六角レンチ、3/8インチ変換ネジ、マイクスタンド取付用3/8インチ変換ネジ

●従来のマイクスタンド/ブーム(3/8")にIO-RAを接続する
 (IO-RAの工場出荷時の接続部は、5/8"です。付属品を使用して3/8"に変更します。)

<スタンド側>

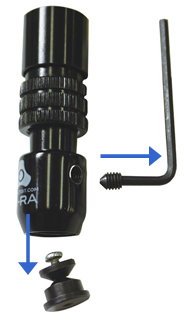

付属の六角レンチを IO-RAの穴に差し込み ます。
いもネジを外し、本体 からロッキングカムを 取り出します。

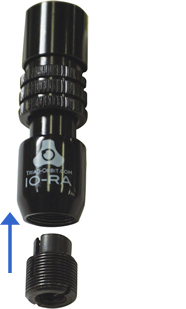

付属の3/8インチ変換ネジ (3/8ADA)を本体に取り付け ます。


変換ネジの切り込みラインが本体の穴に揃うまで、硬貨などを使ってしっかりはめる。

  付属のいもネジを六角レンチを使って、緩めに取り付けます。

既存のマイクスタンドやブームにIO-RAを取り付け、六角レンチで締め付けます。 締め付けることでマイクスタンド側に圧力が加わり、確実に固定できます。
<マイクロホン側>



付属品
IO-H1と3/8ADA


3/8インチ(AKG)
マイクロホンホルダーの場合


5/8インチ(Shure)
マイクロホンホルダーの場合









IO-H1から3/8ADA
を取り外します。






IO-H1にマイクロホンホルダーを取り付けます。


そのままマイクロホンホルダーを取り付けます。





それぞれマイクロホンを取り付けてスタンドにセット。

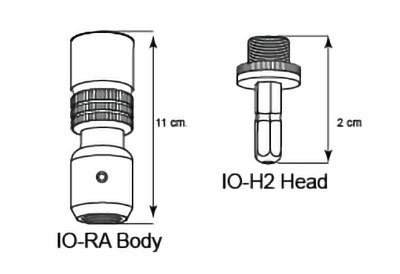

■ 寸法図
寸法図

■ 関連動画

youtubeで見る

IO-RL

従来の照明用スタンドにIO Quick-Change Coupler機構を追加する専用アダプター


  • 照明スタンドにIO-RL 、付属のIO-H5を照明に取り付けることでスタンドと・照明をワンタッチで脱着可能。
  • 質量:約150g
  • 16mmオスダボに対応し、多様な照明を設置可能。
IO-RL取付方法
※IO-RLのスタンド接続部の経は1/4インチ、照明機材接続部の径は16mmメスダボとなっています。お持ちの機材に適合しない場合は規格に即した変換アダプターをご用意の上、正しくご使用ください。




■ 関連動画

youtubeで見る

IO-R38

IO-VECTOR、IO-DESKなど3/8インチ径の機器にIO Quick-Change Coupler機構を追加するアクセサリー


  • 5/8インチ、3/8インチのメスネジに取り付け可能。
  • 質量:約110g
  • 付属品: IO-H1、3/8インチ変換ネジ、3/8インチメス座変換ネジ、1/4インチメス座変換ネジ
