変換アダプター

TRIADスタンドを各メーカーのネジ規格に対応させる変換アダプター



IO-H1 IO-H2 IO-H3 IO-H4
IO-H1 IO-H2 IO-H3 IO-H4

IO-H5 IO-H6 GPADA IO-HMM
IO-H5 IO-H6 IO-G
GPADA
IO-HMM
IO-H210 LTADA 3/8ADA 1/4ADA
IO-H210 LTADA 3/8ADA 1/4ADA
AV Pack
AV Pack

↑ クリックで拡大


製品名 価格 仕様 質量
IO-H1 (税抜円) 5/8インチ(Shure)アダプター 約50g
IO-H2 (税抜円) 5/8インチ(Shure)アダプター、ステンレス製マウンティングヘッド 約50g
IO-H3 (税抜円) 3/8インチ(AKG)アダプター 約50g
IO-H4 (税抜円) 1/4インチ(カメラ用)アダプター 約50g
IO-H5 (税抜円) 1/4インチネジ付オスダボアダプター(カメラ、照明機材用) 約90g
IO-H6 (税抜円) 1/4インチ IO-RL用 照明用スタッド、ステンレス製
約60g
IO-G (税抜円) GoProマウント用アルミニウムアダプター、IO-H1付属 約70g
GPADA (税抜円) GoProマウント用アルミニウムアダプター
IO-HMM (税抜円) IO Quick-Change Couplerオス-オス変換アダプター 約70g
IO-H210 (税抜円) Φ10mmアダプター(長さ20mm) 約40g
LTADA (税抜円) 1/4-20スレッドと5/8メススレッドを備えた“spigot”スタイルの照明スタッドアダプター
3/8ADA (税抜円) 5/8→3/8変換ネジ
1/4ADA (税抜円) 5/8→1/4変換ネジ
AV Pack (税抜円) 変換アダプターパッケージ。IO-H1、IO-H2、IO-H3、IO-H4、IO-H6、GPADA、LTADA、キャリングポーチ




吊り下げて使用する場合の注意点

IO Quick-Change Couplerを使用して天井などから吊り下げて使用する場合、使用方法を誤ると安全性が損 なわれ、事故やけがの原因となります。 以下の点にご注意ください。

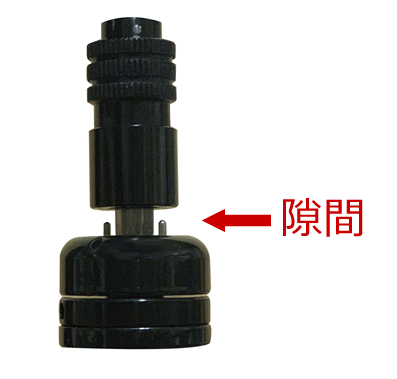

ロック接続部に隙間

IO Quick-Change Couplerを上下逆さに使用すると、荷重に引っ張られ てロック接続部に隙間が生じます。

長時間の使用や不意な振動などにより、さらに隙間が広がり、最終的に 吊荷が抜け落ちる危険性があります。

抜き差し : ◎
吊り下げ : 使用不可

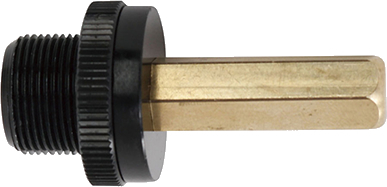

真鍮製のオスピン

差し込み/抜き取り時のスムーズさが特長。 吊り下げて使用すると少しの荷重で滑り落ち、 外れる危険あり。吊り下げには使用不可。


抜き差し : ◯
吊り下げ : △

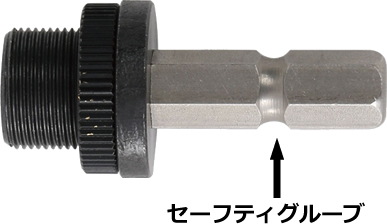

ステンレス製のオスピン

壁や天井からの吊り下げ時に滑り落ちるのを防ぐ、セーフティグルーブ付。

※安全性を高める仕様であり、落下防止を保証するものではありません。


  1. 六角オスピン(IO-H変換アダプター)にセーフティグルーブ(溝)があるものを使用してください。
    真鍮製のオスピンは、引っ張ったり荷重をかけると簡単に抜けます。吊り下げての使用は、絶対にしないでください。
    ステンレス製のセーフティーグルーブ付きのオスピンは、取り付けるマイク等により5-10mmの隙間が発生します。その後、ロックと溝が噛み合う位置で強く固定されます。
    ただし、あくまで安全措置なので100%落下しない保証をする機能はありません。

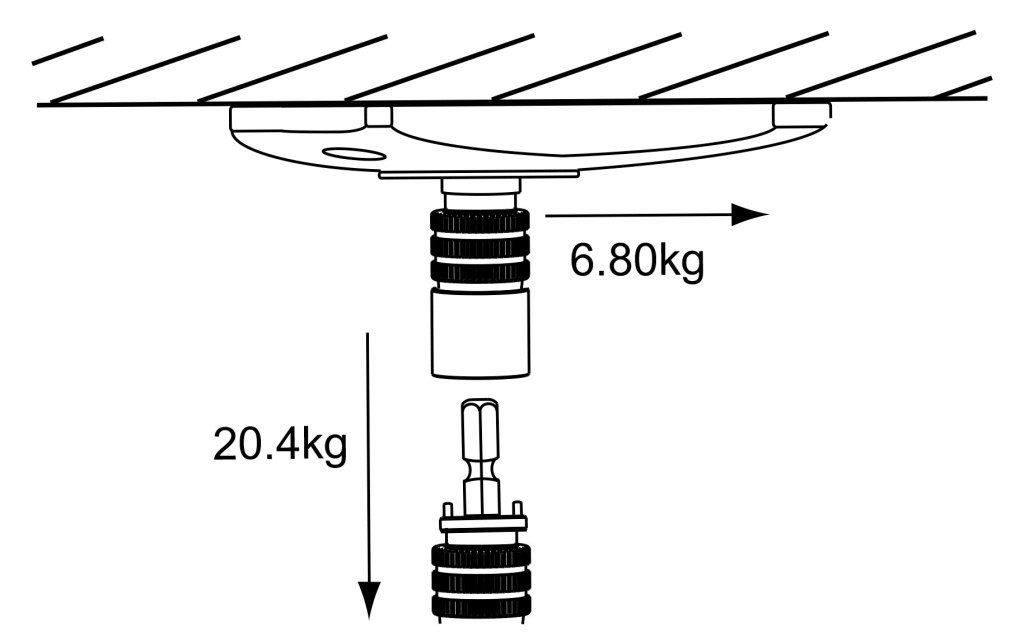

    使用荷重(20.4kg)の範囲内でご使用ください。

  2. 長期にわたる固定設備等での使用は避けてください。
    IO Quick-Change Couplerは、クイックリリースによりセッティングを簡易にするための機構です。固定設備向け に設計されておりませんので、長期にわたる固定設備での使用は避けてください。 仮設で使用する場合でも設置後に異常を発見した際は、ロックを解除し速やかに吊荷を取り外してください。

  3. 落下防止用のワイヤー等で安全策を取ってください。
    IO Quick-Change Couplerは確実な固定を保証するものではありません。万一のためにワイヤー等で安全策を お取りください。

  4. 設置後に点検を実施してください。
    定期的に点検を行って機構に不具合がないかどうか確認し、以上を発見した際は、ロックを解除し速やかに吊 荷を取り外してください。
    定期点検を行うことができない場所には設置しないでください。
