AV Bridge Matrix PRO
複数カメラを使用する中小規模のビデオ会議やリモート授業に、Web UIを使用した簡単なAVスイッチングやカメラ操作およびストリーミング配信を提供。

SWT-AVBMTX-PRO  オープンプライス

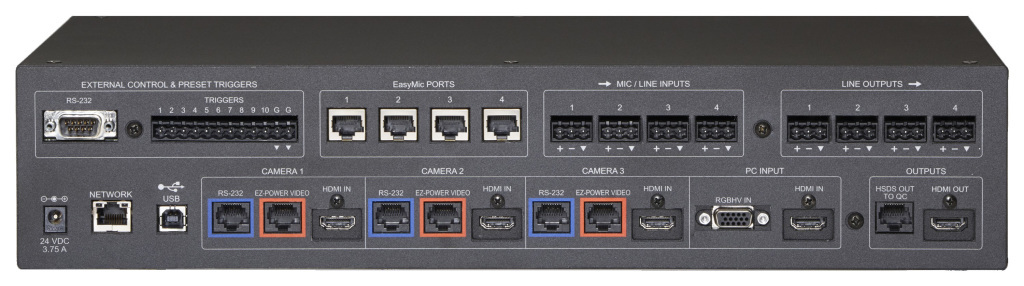

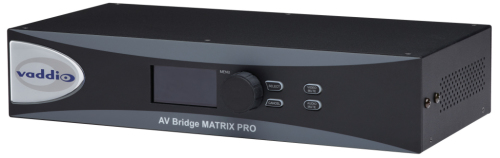

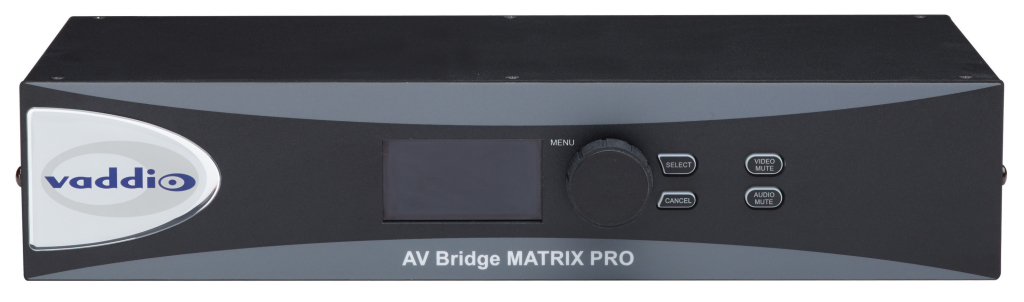

AV Bridge Matrix PRO

AV Bridge Matrix PRO AV Bridge Matrix PRO

製品の特長

    • 最大4台のカメラを制御およびAVスイッチング可能なスイッチャーです。
    • USB2.0接続のUC会議アプリケーションに対応し、最大1080p/30fpsのUSBストリームを配信。
    • IPストリーミングは、RTSPまたは、HLS(Apple's HTTP Live Streaming)に対応し、最大1080p/30fpsのIPストリームを配信。
    • 4x1ビデオスイッチングと9x5オーディオミキシング機能を搭載。
    • 4つのEasyMICポートおよび3つのEZ POWER VIDEOポートを装備。
    • 4チャンネルのアナログオーディオ入出力を装備。

    梱包内容

    • AV Bridge Matrix PRO本体
    • 電源アダプタ(ACコード付き)
    • ラックマウント金具 1式
    • 3ピンフェニックスコネクタ 8個
    • 12ピンフェニックスコネクタ 1個
    • USB2.0(TypeA-B、1.8m)ケーブル 1本

    仕様


    型番 AV Bridge Matrix PRO
    HDMI入力(カメラ1~3、PC) 対応解像度:1080p/60、59.94、50、30、25Hz、1080i/59.94、50Hz、720p/60、59.94、50Hz、1440x900/60Hz、1360x768/60Hz、1280x800/60Hz
    VGA入力(PC) 対応解像度: 1280x720/60Hz、1280x768/60Hz、1280x800/60Hz、1360x768/60Hz、1024x768/60Hz
    HDMI出力 解像度:1080p/60、59.94、50、30、25Hz、720p/60、59.94、50、30、25Hz
    USBストリーミング USB2.0 Type-Bポート:UVC、UAC対応、MJPEGコーデック
    最大1080p/30Hz(自動選択)
    IPストリーミング RJ-45ポート:RTSP、H.264コーデック
    最大1080p/30Hz
    EZ Powerビデオ1~3入力
    (Vaddio独自)
    1080p/60、59.94、50、30、25Hz、1080i/59.94、50Hz、720p/60、59.94、50Hz
    HSDS出力(Vaddio独自) 1080p/60、59.94、50、30、25Hz、720p/60、59.94、50、30、25Hz
    EasyMic入力 4入力、AEC(エコーキャンセラ)機能
    HDMIオーディオ入力 4入力: 各2ch
    アナログオーディオ入力 4ch Mic/Lineバランス、インピーダンス20kΩ、ダイナミックレンジ90dB以上、周波数特性 20Hz~20KHz、歪率0.1%以下(Micレベル)、ファンタム電源48V
    USBオーディオ出力 PCMステレオ、16bit、48KHzサンプリング
    HDMIオーディオ出力 2ch、16bit、48KHzサンプリング
    IPオーディオ出力 ステレオ AAC IPオーディオストリーム、16bit、48KHzサンプリング
    アナログオーディオ出力 2ch Lineレベルバランス、インピーダンス50Ω以下、ダイナミックレンジ90dB以上、周波数特性 20Hz~20KHz、歪率0.2%以下
    オーディオミキシング 9 x 5
    RS-232ポート RJ-45:カメラ1~3(カメラコントロール用)
    DB-9:外部制御入力用
    リモート制御 Webインターフェース(設定用)、Telnet およびRS-232 (外部制御システムと接続)、メイク接点トリガー、USBインターフェース
    電源 12V/3.75A電源アダプタ
    寸法 H 88 x W 425 x D 203 mm
    質量 約2.5kg
    動作環境温度 0℃ ~ +40℃
    動作環境湿度 15% ~ 80% RH (結露なきこと)
