OneLINKシステム（RoboSHOT HDMI用）
RoboSHOT HDMIカメラをCATケーブル1本で最大100m延長するインターフェース。
フレキシブルなカメラ設置が可能。

OneLINK HDMI Extension for Vaddio HDBaseT Cameras
VAD-OLSYS-RS-HDMI　　オープンプライス

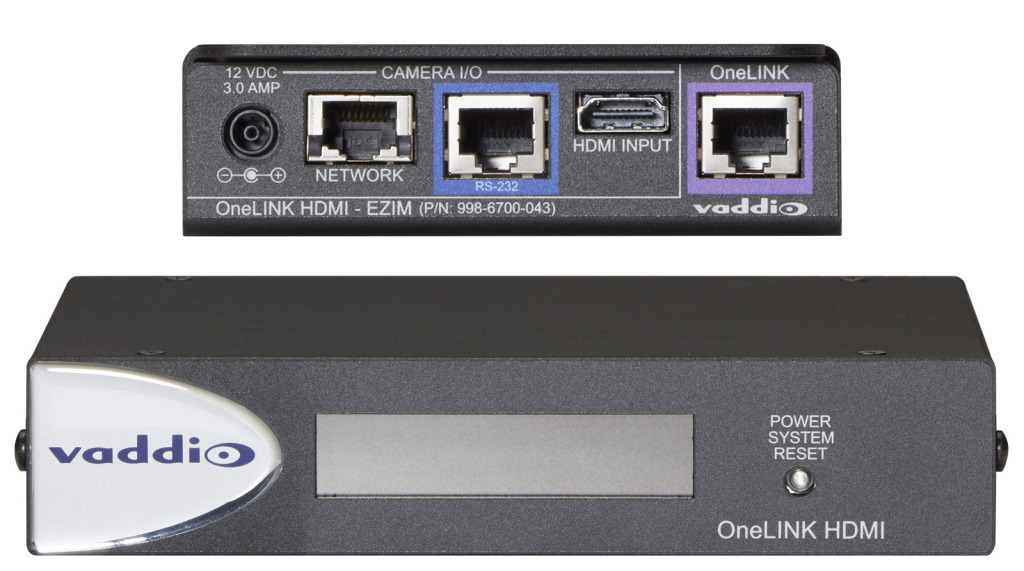

OneLINKforRoboSHOT_cropped


製品の特長

  • HDMIカメラをHDBaseTにインターフェースするEZIMユニットを付属。
  • 最大2160p/29.97fpsのカメラ映像をCAT-5eケーブルで70m、CAT-6ケーブルで100m延長可能。
  • CATケーブル1本で、カメラに電源とPTZ制御を供給し、カメラから非圧縮のHDMIビデオを伝送可能。
  • イーサネットまたはRS-232を介したカメラ制御が可能。
  • VaddioのHDMIカメラと互換性：RoboSHOT 12 HDMI および RoboSHOT 30 HDMIカメラ。

梱包内容

  • OneLINK HDMIレシーバー本体
  • OneLINK HDMI EZIMユニット
  • 48V/1.36A電源アダプター（ACコード付）　1式
  • CAT-5eケーブル（0.3m）　2本
  • HDMIケーブル（0.3m）　1本
  • カメラ電源用DCケーブル（EIAJ-4/0.3m）　1本

仕様

型番 OneLINKシステム（RoboSHOT HDMI用）
HDMI出力ポート HDMI1.4b ：最大2160p/30fps　（接続するカメラに依存）
RS-232ポート RJ-45：外部からのカメラ制御をパススルー
Networkポート Webインターフェース：Web-UIにアクセス
IPストリーミング：カメラのIPストリームをパススルー
Telnet API：外部からIPコントロール
OneLINKポート RJ-45（HDBaseT）：CAT-6ケーブルで最大100m、CAT-5eケーブルで最大70m
リモート制御 Webインターフェース、Telnet API、イーサネットおよびRS-232
電源 48V/1.36A　電源アダプタ
カメラへ電源供給 12V/3.0A
寸法 H 44 ｘ W 213 x D 152 mm
重量 約700g
動作環境温度 0℃ ～ +40℃
動作環境湿度 20% ～ 80% RH　（結露なきこと）

EZIMユニット
OneLINKポート RJ-45（HDBaseT）：OneLINKインターフェースと互換
RS-232ポート RJ-45：OneLINKインターフェースからパススルー
HDMI入力ポート HDMI：カメラのHDMI出力を接続
Networkポート RJ-45：OneLINKインターフェースからパススルー
電源ポート 12V/3.0A　カメラに供給
寸法 H 31.5 ｘ W 109.5 x D 98.1 mm
重量 約500g

マウント金具
