EXT-DVI-2500HD
光ファイバーケーブル(マルチモード)を使用してデュアルリンクDVI信号を最大2000m延長

※メーカー生産完了品(2016.4)
hdcp
EXT-DVI-2500HD

EXT-DVI-2500HD

▼対応信号：デュアルリンクDVI
▼延長可能距離
　　・ 4芯LC-LCシングルモード（3840×2400）…2000m
　　・ 4芯LC-LCマルチモード（3840×2400）……500m
　　　※HDCP保護コンテンツの場合は100m

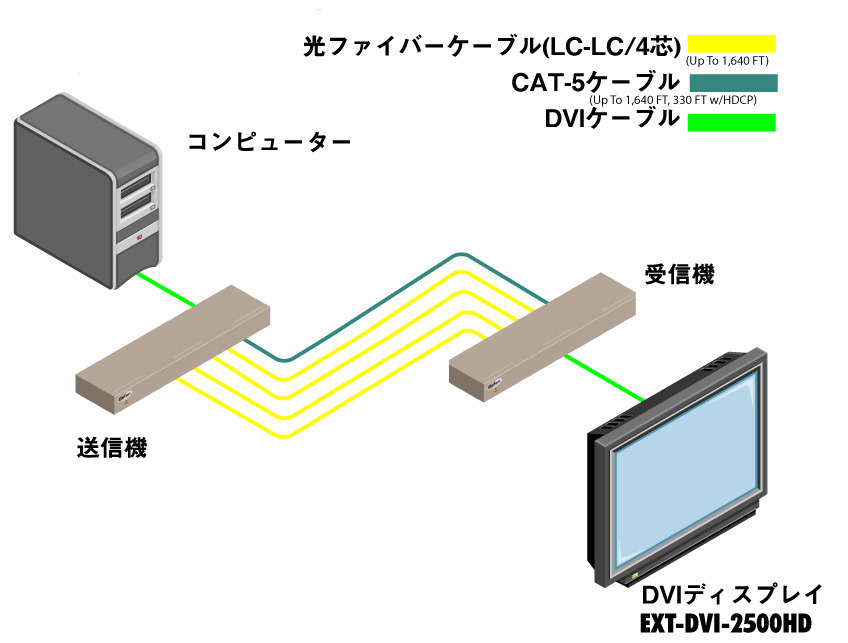

▼伝送対応ケーブル
　　・ LC-LC シングルモード　
　　・ LC-LC マルチモード 50μmまたは62.5μm
　　・ CAT-5e STP
▼必要ケーブル数・ 光ファイバーケーブル：4芯
　　・ CAT-5e STP：1本

■ 最大対応解像度：1080p、3840×2400（デュアルリンク）、1920×1200（シングルリンク）

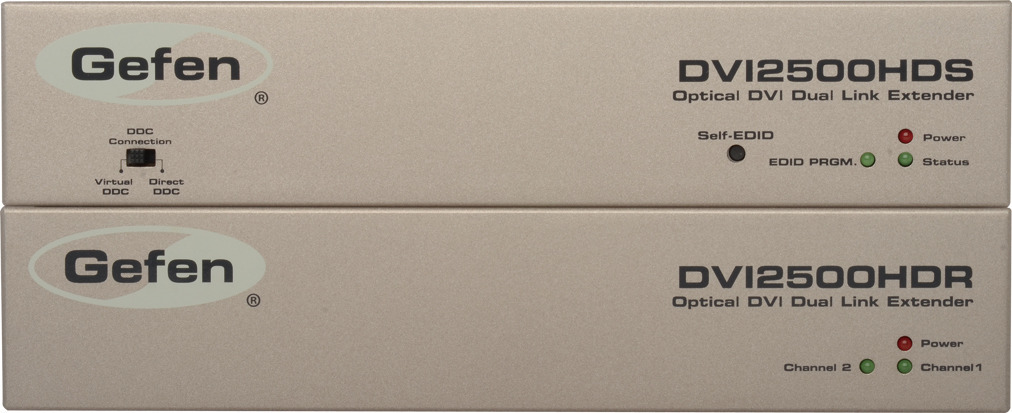

■ 長距離伝送時に使用するバーチャルDDCモードとHDCPコンテンツを伝送する際に最適なダイレクトDDCモード。
■ シングルリンク解像度を伝送する場合には2芯光ファイバー接続のみで使用可能。
■ HDCP準拠(1080p伝送時)。


※複数の延長機を同時に使用する場合は、必ず同一シリアルの送信機、受信機同士で運用してください。
※送受信機間の伝送は必ず1本のケーブルで接続し、パッチパネルなどを間に使用しないでください。
　
  • 本体(送信機、受信機)
  • デュアルリンクDVIケーブル（1.8m、M-M）×1
  • 電源アダプター(EXT-PS12U33A)×2
  送信機 受信機
ビデオアンプ帯域 165MHz×2
最大対応解像度 1080p、3840×2400(デュアルリンク)、1920×1200(シングルリンク)
入力ビデオ信号 1.2Vp-p
入力DDC信号 5Vp-p(TTL)

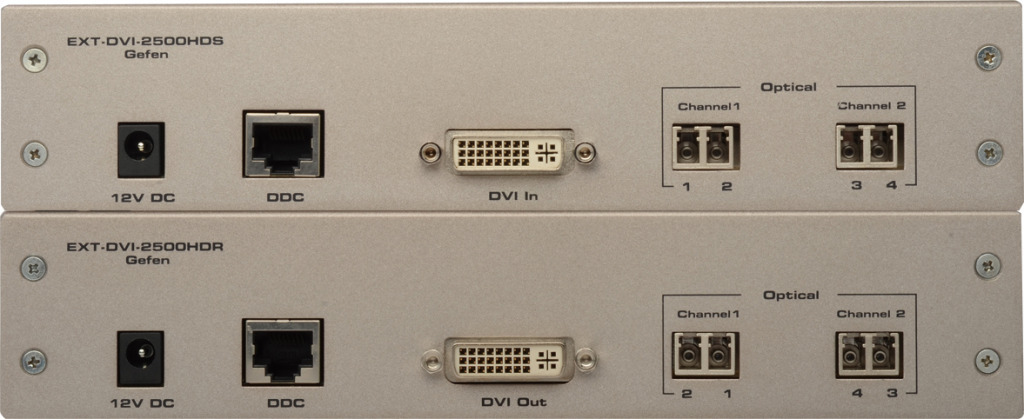

ビデオ入力端子 DVI-I(29ピン、メス、DVI-D信号のみ)×1 －
ビデオ出力端子 － DVI-I(29ピン、メス、DVI-D信号のみ)×1
リンク端子 LCコネクター「×1
DDCリンク端子 RJ-45(シールド)×1
電源 DC12V、最大36W
寸法・質量 W216×H44×D112ｍｍ※、400g

※突起部含まず
