EXT-DVI-CAT5-ELR
※メーカー生産完了品(2016.1)

CAT-5eケーブル1 本でDVI 、RS-232、イーサネットを100m延長

EDIDマネージメントhdcp

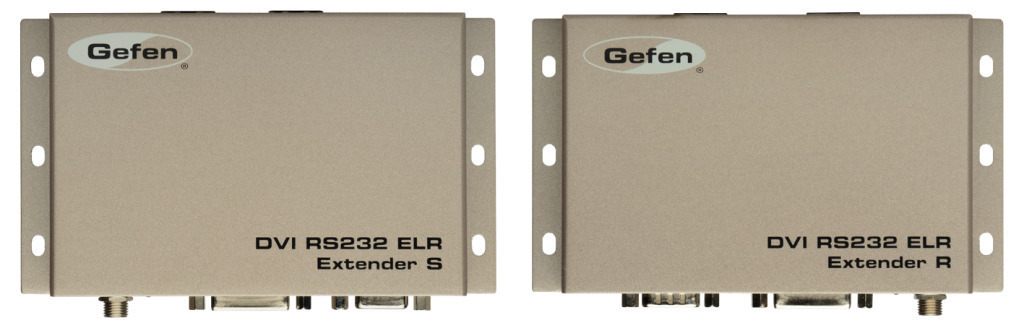

EXT-DVI-CAT5-ELR

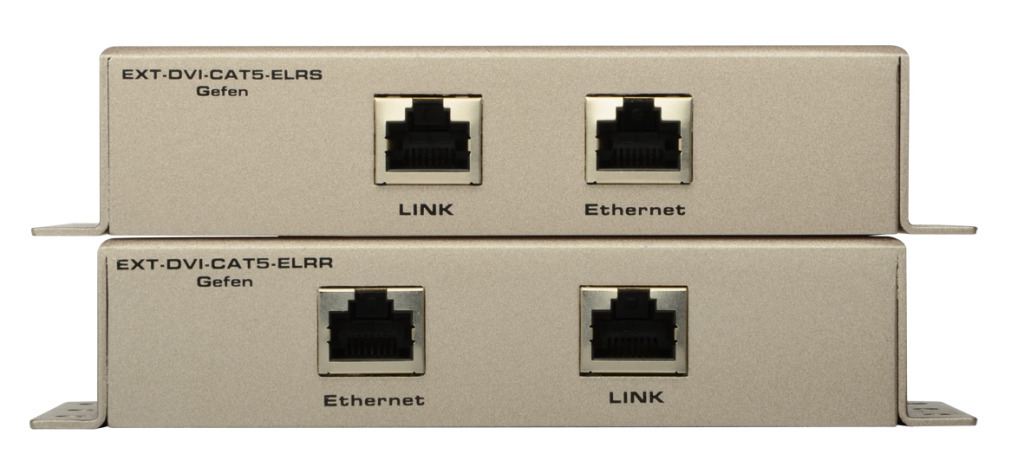

EXT-DVI-CAT5-ELR リア


▼対応信号:DVI | RS-232 イーサネット
▼延長可能距離:100m
■ 伝送対応ケーブル
  ・ CAT-5e STP
  ・ CAT-6 STP
■ 必要ケーブル数:上記伝送対応ケーブルいずれか1本



■ 対応信号:DVI、RS-232、イーサネット
■ 延長可能距離:100m
■ 最大対応解像度:1080p、1920×1200
■ イーサネットはフルデュプレックス100Mbps。
■ 接続した表示機器のEDIDを保持するローカルEDIDモードと表示機器のEDIDをソース機器に送るパススルーEDIDモードを搭載。
■ ソース機器の未起動時に自動的に待機状態になるパワーセーブモード。
■ 電源アダプターの抜け落ちを防止するロック式電源端子を採用。

※複数の延長機を同時に使用する場合は、必ず同一シリアルの送信機、受信機同士で運用してください。
※送受信機間の伝送は必ず1本のケーブルで接続し、パッチパネルなどを間に使用しないでください。
※DVIコネクションモードはHDCPに未対応です。DIPスイッチ設定が必要です。
  • 本体(送信機、受信機)
  • DVIケーブル(1.8m、M-M)×1
  • 電源アダプター(EXT-PS526AIP-LP)×2
  送信機 受信機
ビデオアンプ帯域 165MHz
最大対応解像度 1080p、1920×1200
入力ビデオ信号 1.2Vp-p
RS-232ボーレート 最大19200bps
最大転送速度 100Mbps
イーサネット・パケット転送方式 Full Duplex
イーサネット端子 RJ-45(シールド)×1
ビデオ入出力端子 DVI-I(29ピン、メス、DVI-D信号のみ)×1
リンク端子 RJ-45(シールド)×1
RS-232入出力端子 D-Sub9ピン(メス)×1 D-Sub9ピン(オス)×1
電源 DC5V、最大10W
寸法(※)・質量 W125×H30×D85mm、220g
※除突起部
