ジェネレーター

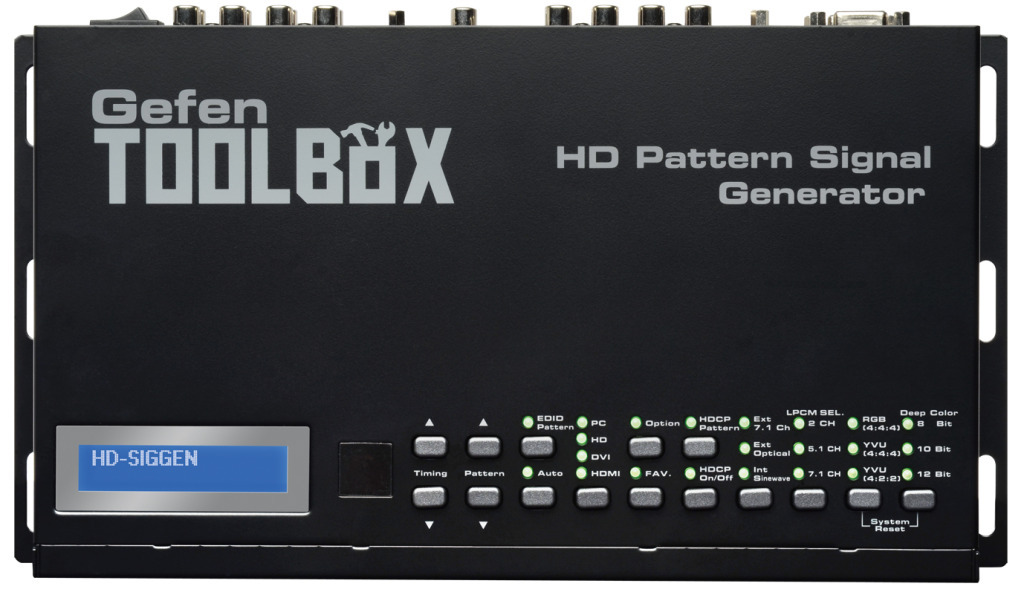

GTB-HD-SIGGEN
HDMIおよびVGA出力が可能。豊富なテストパターンも内蔵したHDパターン・ジェネレーター
円 (税別 円)
hdcp

GTB-HD-SIGGEN GTB-HD-SIGGEN


▼対応入力信号:HDMI1.3 | TOSLINK | RCA
▼対応出力信号:HDMI | VGA TOSLINK | S/PDIFRCA
▼コントロール:IRリモコン RS-232 本体スイッチ


■ HDMIおよびVGA出力が可能。
■ 最大出力解像度:1920×1200、1080p
■ 豊富なテストパターンを用意。
   39タイミング
   41パターン
■ RGB4:4:4、YCbCr4:4:4、YCbCr4:4:2のカラースペース出力。
■ NTSC、PALをサポート。
■ 接続機器のHDCPテスト可能。
■ 接続表示機器や入力ソース機器のEDID情報の確認。
■ 2ch、5.1ch、7.1ch、LPCMのサイン波を内蔵。
■ 壁面への設置も可能な軽量コンパクトな筐体。
■ RS-232コントロール(専用アプリケーション使用)。
■ 12bit Deep Colorをサポート。
■ 接続されたソース表示機器のEDID情報の確認も可能。

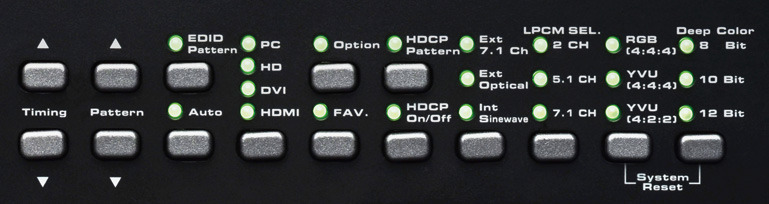

▼本体スイッチ
本体スイッチ部

  • 本体
  • HDMIケーブル(1.8m、M-M)×1
  • IRリモコン×1
  • 電源アダプター(EXT-PS526AIPN)×1
最大ピクセルクロック 225MHz
入力ビデオ信号 1.2Vp-p
入力DDC信号 5Vp-p(TTL)
最大出力解像度 1920×1200、1080p

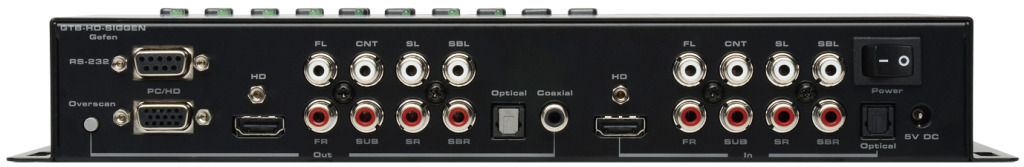

ビデオ入力端子 HDMI Type A(19ピン、メス、kMonoLOK)×1
アナログビデオ出力端子 VGA HD-15(メス)×1
デジタルビデオ出力端子 HDMI Type A(19ピン、メス、MonoLOK)×1
アナログオーディオ入力端子 RCA(FL、FR、C、LFE、SL、SR、SSL、SSR)
アナログオーディオ出力端子 RCA(FL、FR、C、LFE、SL、SR、SSL、SSR)
デジタルオーディオ入力端子 TOSLINK×1
デジタルオーディオ出力端子 TOSLINK×1、S/PDIF×1
アナログオーディオ入力インピーダンス 10kΩ
周波数特性 20Hz~20kHz(±0.5dB)
S/N比 90dB 以上
THD 0.001%以下@1kHz(2Vrms)
クロストーク 90dB以上
RS-232端子 D-Sub9ピン(メス)×1
電源 DC5V、最大13W
寸法・質量 W280×H44×D165mm(※)、1.5kg
※突起部除く

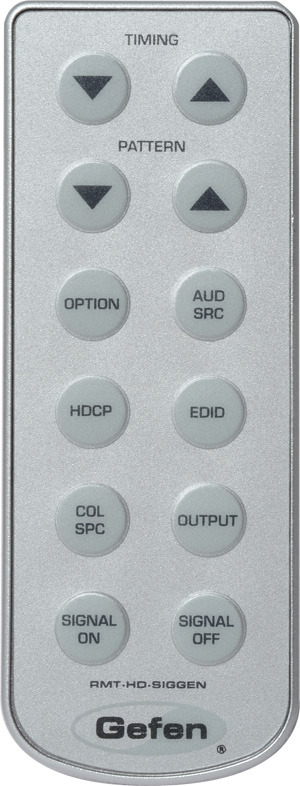

▼付属のIRリモコン
RMT-HD-SIGGEN
GTB-HD-SIGGEN
▼取扱説明書

取扱説明書ダウンロード


▼仕様書

準備中です。
