GEF-HDVI-2-3GSDIS
※メーカー生産完了品(2016.1)

HDMI、DVI信号を3G-SDI信号へ変換・スケーリング


Genlock

GEF-HDVI-2-3GSDIS

GEF-HDVI-2-3GSDIS

▼対応信号
　　入力：HDMI1.3 | DVI
　　出力：3G-SDI | S/PDIF

▼コントロール
RS-232 | IRリモコン | 本体スイッチ


■ HDMI、DVI をシングルリンクまたはデュアルリンクSDIに変換。
■ 最大対応解像度：1920 ×1200、1080p、2K
■ HDMI対応：10bit Deep Color、LPCM7.1、Dolby TrueHD、DTS-HD Master Audio
■ フレームレート変換機能。
■ ブラックバースト（2 値同期） およびTri Level（3値同期）Genlock をサポート。
■ 進化したノイズリダクション、ディテールエンハンスメント。
■ カラーパターン・クロスハッチの2種類のテストパターン出力機能。
■ リファレンス入力。※リファレンス入力はSDI出力周波数の倍数周波数に対応しています。
■ OSD（オンスクリーンディスプレイ）メニューで操作、設定が可能。
■ 4 種類のアスペクトレシオパターン（フル、パノラミック、ピラーボックス、エクストラクト/クロップ）。
■ インタレーススキャン画像をプログレッシブスキャン画像に出力するフィルムモード。
■ USB 経由でファームウェアアップグレードが可能。
■ ラックマウント金具付属。

  • 本体
  • デュアルリンクDVIケーブル（1.8m）×1
  • HDMIケーブル（1.8m、M-M、 MonoLOK）×1
  • ラックマウント金具一式
  • IRリモコン×1
  • 電源コード×1
最大ピクセルクロック 225MHz
最大対応解像度 1920×1200、1080p、2K
ビデオ入力端子 HDMI Type A（19ピン、メス、MonoLOK）×1
DVI-I(29ピン、メス、DVI-D信号のみ)×1
3G-SDI出力端子 BNC(メス)×2
出力ビデオ帯域 3.0Gbps(最大)
Genlock入力端子 BNC(メス)×1
オーディオ端子 S/PDIFコアキシャル(RCA、メス)×1
USB端子 USB2.0 Type B（メス）×1
※ファームウェアアップデート用
RS-232端子 D-Sub9ピン(メス)×1
電源 AC100V、50/60Hz、最大20W
寸法・質量 W432×H44×D195mm、1.4kg
※突起部除く

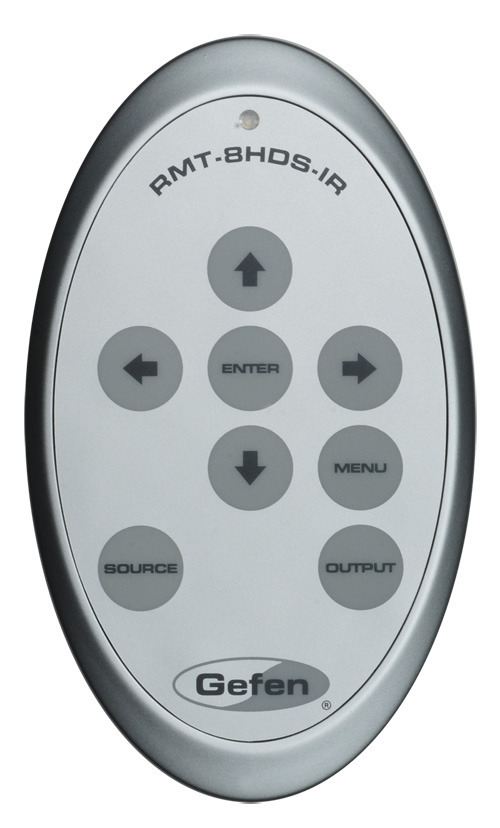

▼付属のIRリモコン
RMT-8HDS-IR

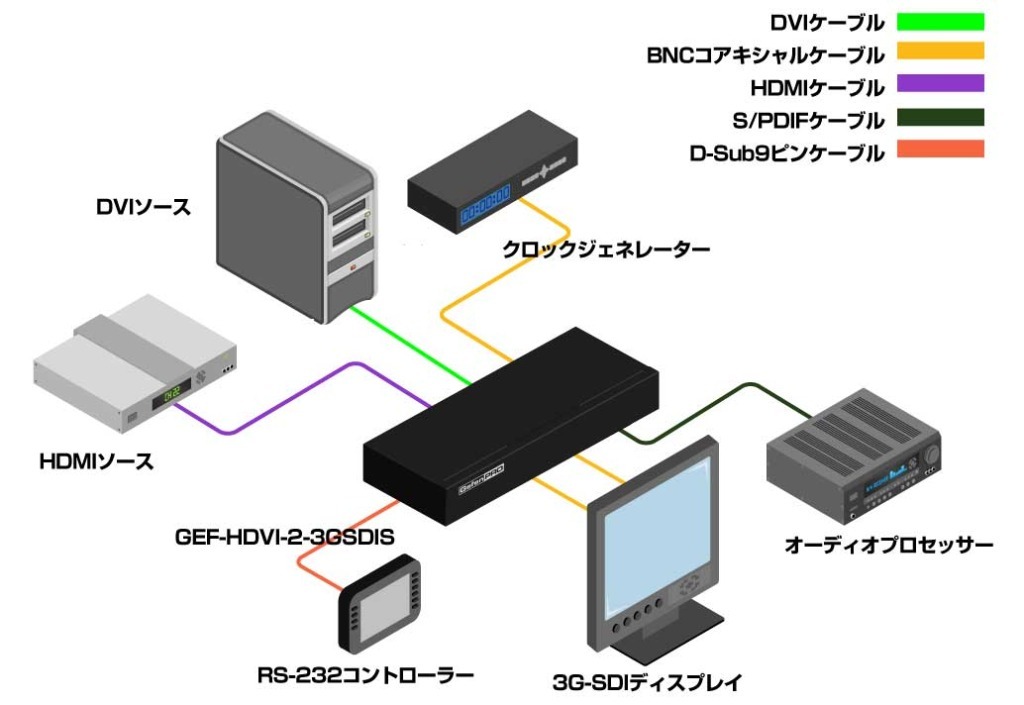

GEF-HDVI-2-3GSDIS接続例
▼取扱説明書

取扱説明書ダウンロード

▼仕様書
※準備中です。
