ブースター/リピーター

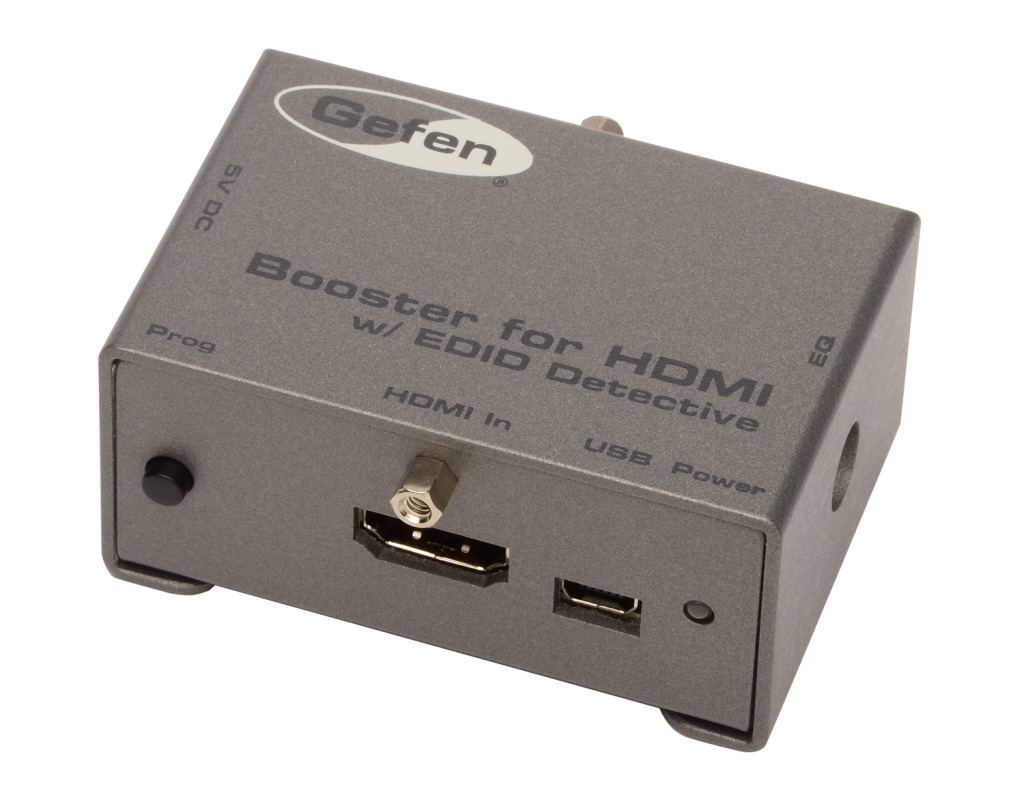

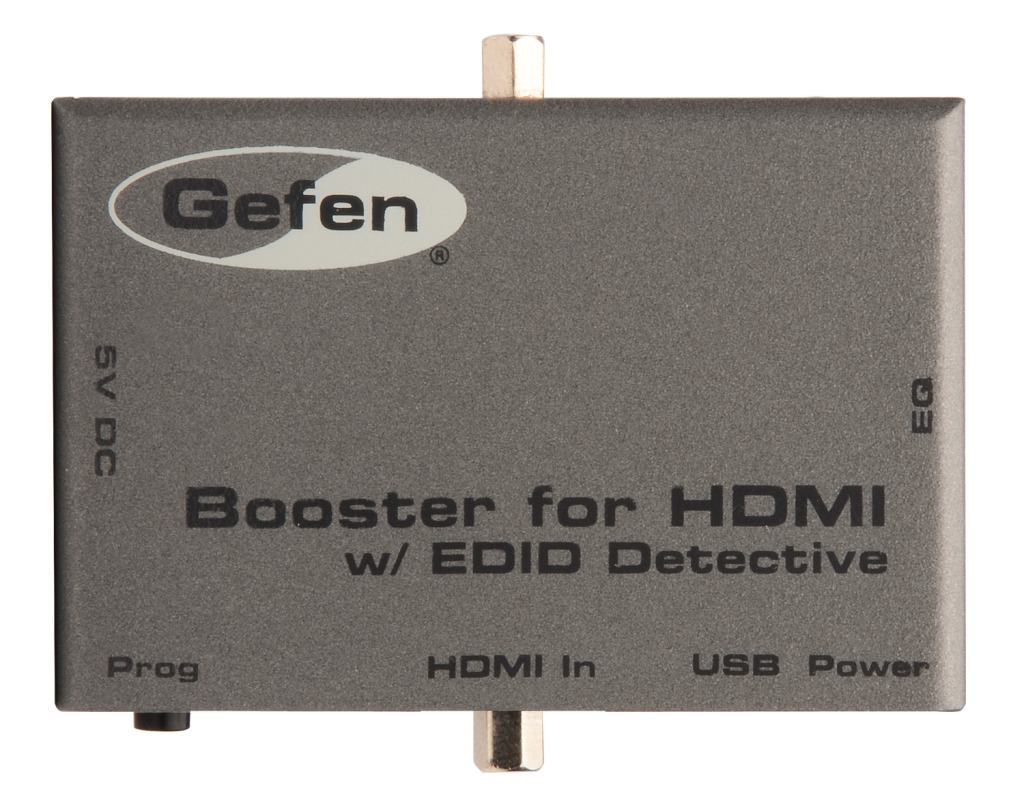

EXT-HDBOOST-141
EDIDエミュレート機能搭載し、4K UHDを最大35m延長

円(税抜 円)
hdcp4K UHD

EXT-HDBOOST-141EXT-HDBOOST-141EXT-HDBOOST-141EXT-HDBOOST-141

▼対応信号:HDMI 2.0
▼延長可能距離
 ・ 1080p(最大)……45m
 ・ 4K2K ……………35m


Syner-G Software Suite
■ 対応信号:HDMI

■ 最大対応解像度:
 ・4K DCI:4096×2160@24Hz/30Hz(4:4:4)
 ・4K UHD:3840×2160@60Hz(4:2:0, 8bit)/30Hz(4:4:4, 8bit)
 ・1080p
 ・2048×1536(QXGA)
■ HDMI対応:12bit Deep Color、HDCP、LPCM7.1、Dolby TrueHD、Dolby Digital Plus、DTS-HD Master Audio、3DTVパススルー、Lip-syncパススルー、CECパススルー
■ DDCリクロッキング。

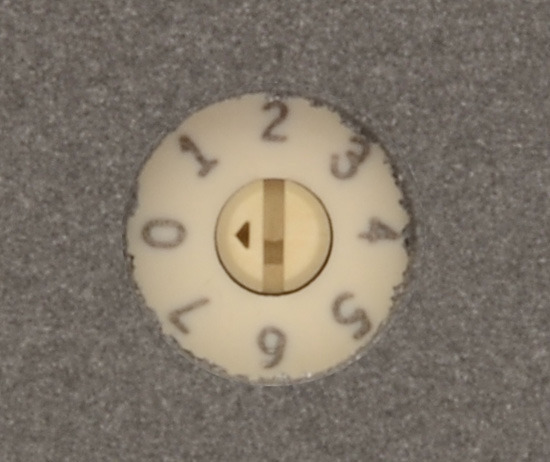

■ 本体側面に、映像信号の強度調整EQトリム(8段階)を装備。
  EXT-HDBOOST-141 EQトリム
■ EDIDバンク機能を使用して、最大6つのEDID情報の保存と書込が可能。
■Gefen Syner-G Software Suiteに対応。

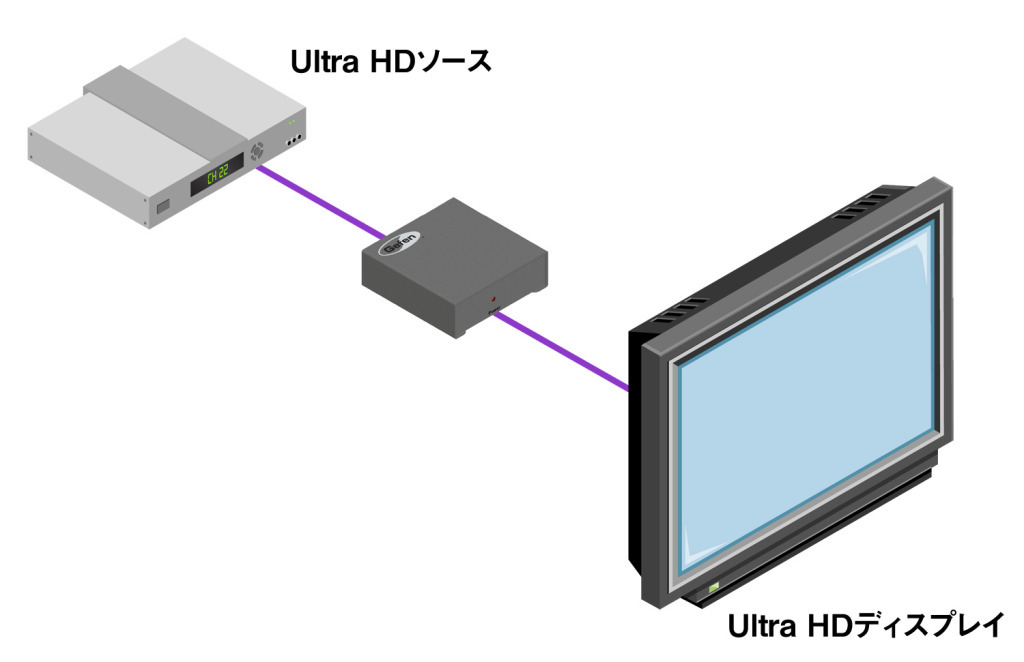

※ブースターは表示機器に近い位置に設置をしてください。
※使用するケーブルの品質によって延長距離を確保できない場合があります。

■EDIDバンク

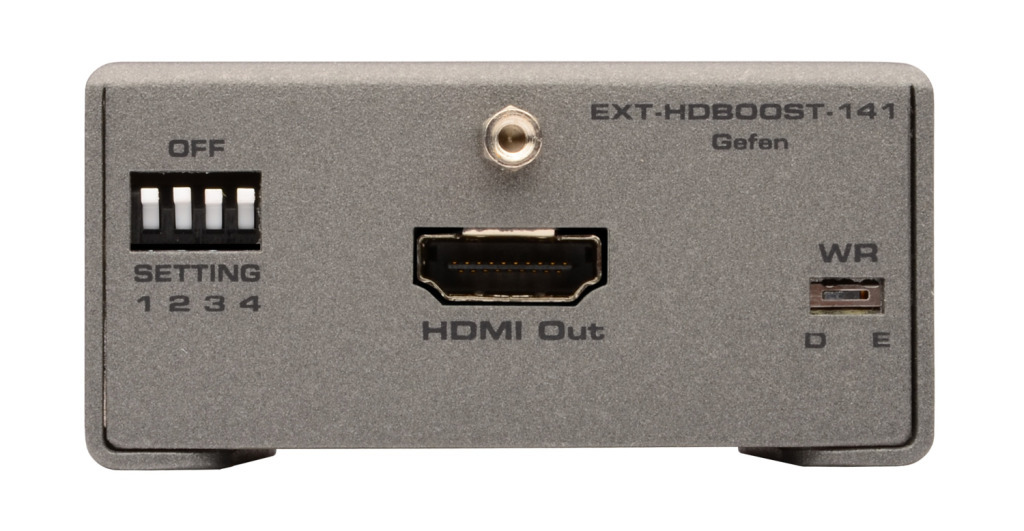

EDID Bank 1(DIPスイッチ:1=ON、2=OFF、3=OFF)
◎音声形式:LPCM、8ch、24/20/16bit ◎サンプリング周波数: 48/44.1/32kHz ◎カラースペース:YCbCr 4:4:4、YCbCr 4:2:2 ◎内蔵解像度
640×480@60Hz、1920×1080i@50Hz(16:9、1:1)Native、 1280×720p@50Hz(16:9、1:1)、720×576p@50Hz(4:3、 16:15)(16:9、64:45)、1920×1080p@50Hz(16:9、1:1)
EDID Bank 2(DIPスイッチ:1=OFF、2=ON、3=OFF)
◎音声形式:LPCM、8ch、24/20/16bit ◎サンプリング周波数: 48/44.1/32kHz ◎カラースペース:YCbCr 4:4:4、YCbCr 4:2:2 ◎内蔵解像度
640×480@60Hz、1920×1080i@59.94/60Hz(16:9、1:1)Native、 1280×720p@59.94/60Hz(16:9、1:1)、720×480p@59.94/60Hz(16:9、32:27)、 720(1440)×480i@59.94/60Hz(16:9、32:27)、1920×1080p@59.94/60Hz(16:9、1:1)
EDID Bank 3(DIPスイッチ:1=ON、2=ON、3=OFF)
◎音声形式:LPCM、2ch、24/20/16bit ◎サンプリング周波数: 48/44.1/32kHz ◎カラースペース:YCbCr 4:4:4、YCbCr 4:2:2 ◎内蔵解像度
640×480@60Hz、1920×1080i@50Hz(16:9、1:1)Native、 1280×720p@50Hz(16:9、1:1)、720×576p@50Hz(4:3、16:15)(16:9、64:45)、 1920×1080p@50Hz(16:9、1:1)
EDID Bank 4(DIPスイッチ:1=OFF、2=OFF、3=ON)
◎音声形式:LPCM、2ch、24/20/16bit ◎サンプリング周波数: 48/44.1/32kHz ◎カラースペース:YCbCr 4:4:4、YCbCr 4:2:2 ◎内蔵解像度
640×480@60Hz、 1920×1080i@59.94/60Hz(16:9、1:1)Native、 1280×720p@59.94/60Hz(16:9、1:1)、 720×480p@59.94/60Hz(16:9、32:27)、 720(1440)×480i@59.94/60Hz(16:9、32:27)、 1920×1080p@59.94/60Hz(16:9、1:1)
EDID Bank 5(DIPスイッチ:1=ON、2=OFF、3=ON)
◎音声形式:LPCM、8ch、 24/20/16bit ◎サンプリング周波数: 96/88.2/48/ 44.1/32kHz ◎カラースペース:YCbCr 4:4:4、YCbCr 4:2:2 ◎内蔵解像度
720×400@70Hz、640×480@60Hz、800×600@60Hz、1024×768@60Hz、 1280×720@60Hz(16:9)、1280×1024@60Hz(5:4)、 1920×1080i@59.94/60Hz(16:9、1:1)、1280×720p@59.94/60Hz(16:9、1:1)、 720×480p@59.94/60Hz(4:3、8:9)(16:9、32:27)、 1920×1080p@59.94/60Hz(16:9、1:1)Native、 1440×480p@59.94/60Hz(4:6、4:9or8:93)(16:9、16:27or32:273)
◎音声形式:LPCM、2ch、 24/20/16bit ◎サンプリング周波数: 192/176.4/96/ 88.2/48/44.1/ 32kHz ◎カラースペース:YCbCr 4:4:4、YCbCr 4:2:2
◎音声形式:DTS、6ch、最大ビット レート1536K ◎サンプリング周波数: 96/88.2/48/ 44.1/32kHz ◎カラースペース:YCbCr 4:4:4、YCbCr 4:2:2
◎音声形式:AC-3、6ch、最大ビッ トレート648K ◎サンプリング周波数: 96/88.2/48/ 44.1/32kHz ◎カラースペース:YCbCr 4:4:4、YCbCr 4:2:2
EDID Bank 6(DIPスイッチ:1=OFF、2=ON、3=ON)
◎音声形式:LPCM、2ch、24/20/16bit ◎サンプリング周波数: 48/44.1/32kHz ◎カラースペース:YCbCr 4:4:4、YCbCr 4:2:2 ◎内蔵解像度
720×400@70Hz、640×480@60/67/72/75Hz、800×600@60/72/75Hz、 832×624@75Hz、1024×768@60/70/75Hz、1280×1024@75Hz、1152×870@75Hz、 1152×864@75Hz(4:3)、1280×800@60Hz(16:10)、1280×960@60Hz(4:3)、 1280×1024@60Hz(5:4)、1440×900@75Hz(16:10)、1680×1050@60Hz(16:10)、 1600×1200@60Hz(4:3)、1920×1080p@59.94/60Hz(16:9、1:1)Native、 1280×720p@59.94/60Hz(16:9、1:1)、1920×1080i@59.94/60Hz(16:9、1:1)、 720×480p@59.94/60Hz(16:9、32:27)、1920×1080p@23.97/24Hz(16:9、1:1)、 1920×1080p@29.97/30Hz(16:9、1:1)、640×480p@59.94/60Hz(4:3、1:1)

  • 本体
  • HDMIケーブル(30cm、ロック式)×1
  • USBケーブル(1.8m、Mini B〜A)×1
  • 電源アダプター(EXT-PS526AIPN)×1
最大ピクセルクロック 340MHz
最大対応解像度 4KDCI:4096×2160@24Hz/30Hz(4:4:4)
4K UHD:3840×2160@60Hz(4:2:0, 8bit)/30Hz(4:4:4, 8bit)
2048×1536、1080p

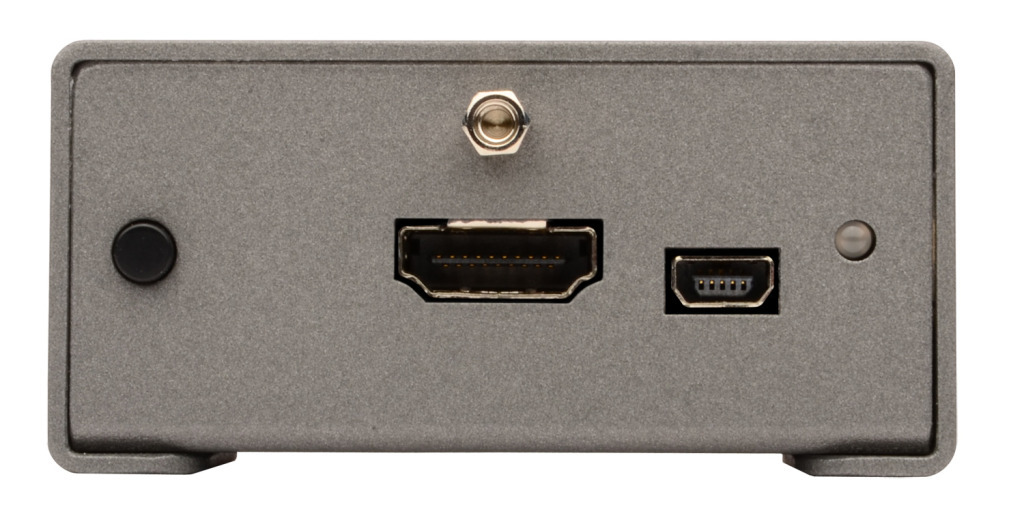

ビデオ入力端子 HDMI Type A(19ピン、メス、MonoLOK)×1
ビデオ出力端子 HDMI Type A(19ピン、メス、MonoLOK)×1
USB端子 Mini-B×1
EDIDメモリサイズ 256バイト
電源 DC5V、最大5W
寸法・質量 W68×H33×D46mm(※)、80g
※突起部除く
EXT-HDBOOST-141
▼取扱説明書
ダウンロードページへ移動します。

▼仕様書

※準備中です。
