HDMI切替機
EXT-UHD-88
8系統の入力を8系統のディスプレイへ自由にルーティング
4K UHD対応HDMIマトリクス切替機


円(税抜 円)

HDCP2.0/1.4EDIDマネージメント4K UHDSyner-G


EXT-UHD-88

EXT-UHD-88



▼ 対応信号
HDMI(8入力8出力)

▼コントロール
IRリモコン | RS-232 | IPコントロール | 本体スイッチ



■ 対応解像度:
   4K DCI:4096×2160@24Hz/30Hz(4:4:4)
   4K UHD:3840×2160@60Hz(4:2:0, 8bit)/30Hz(4:4:4, 8bit)
   1080p
   1920×1200
■ HDCP2.2/1.4対応
■ 12bit Deep Color(1080p Full HD)対応
■ シンプルな操作で効率よく設定できるウェブインターフェース内蔵
 ・ルーティング設定:視認性に優れたグリッド表示を採用。入出力のステータスは色分けされたアイコンで表示されているため、現在のルーティング状況を一目で把握。

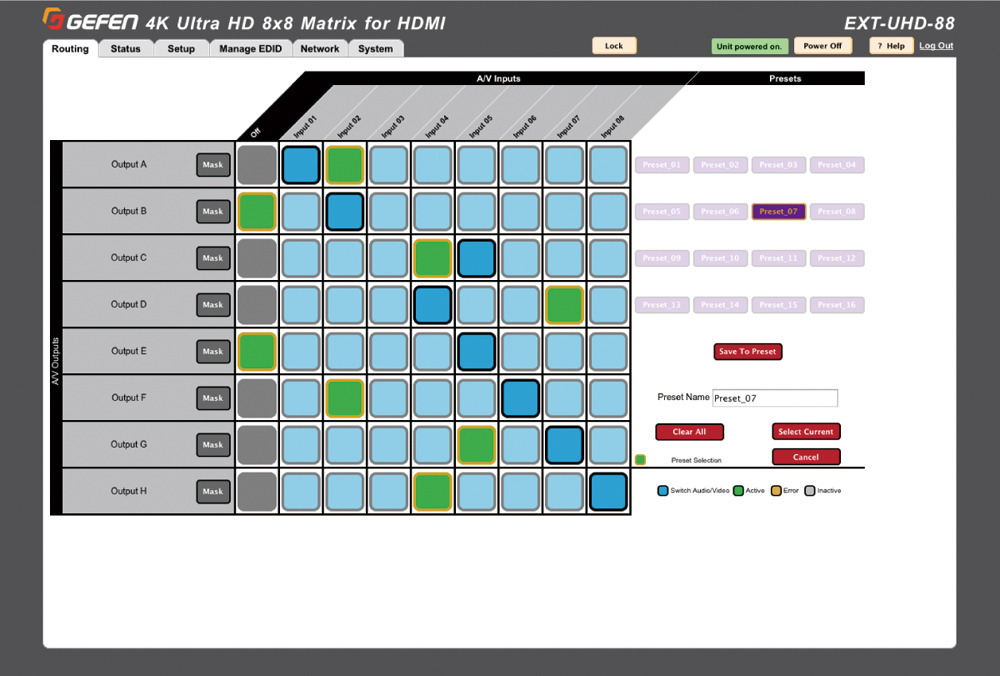

  ウェブインターフェース:ルーティング設定
 ・プリセットの編集
 ・本体の電源オン/オフや前面パネルの操作をロック
 ・入出力への接続機器や設置場所などの名称編集
 ・EDIDモードの設定

■ Gefen専用マネージメント・ソフトウェアSyner-G Software Suiteに対応
 ・ディスカバリー機能:Syner-GからEXT-UHD-88を検出しネットワーク設定を実行
 ・Show Me機能:Syner-Gで指定した特定のデバイスのフロントパネルにあるインジケーターを点灯させることで個体認識が可能
■ RS-232経由でオートメーションシステムにも対応
■ 視認性に優れた高輝度の液晶ディスプレイで、ルーティングステータスやIP設定状況を確認可能
■ ソース機器と表示機器のつながりをスムーズにするEDIDマネージメント機能
■ 12ビット、Deep Color(1080pフルHD)に対応
■ 3Dパススルー、Lip Syncパススルー
■ 対応音声信号:LPCM7.1、Dolby TrueHD、Dolby Digital Plus、DTS-HD Master Audio
■ HDMI~DVIアダプター(別売)を使用してDVIソースやDVIディスプレイにも対応
■ ファームウェアのフィールドアップデートが可能

  • 本体
  • IRリモコン×1
  • 電源アダプター(EXT-PS24U-O)×1
最大ピクセルクロック 300MHz
最大対応解像度 4K DCI:4096×2160@24Hz/30Hz(4:4:4)
4K UHD:3840×2160@60Hz(4:2:0,8bit)/30Hz(4:4:4,8bit)
1920×1200
1080p
ビデオ入力端子 HDMI Type A(19ピン、メス、MonoLOK)×8
ビデオ出力端子 HDMI Type A(19ピン、メス、MonoLOK)×8
RS-232端子 DB-9(メス)×1
IPコントロール端子 RJ-45×1
IP拡張端子 3.5mmステレオミニ×1
電源 DC24V、最大39W
寸法・質量 W440×H89×D400mm、約9kg

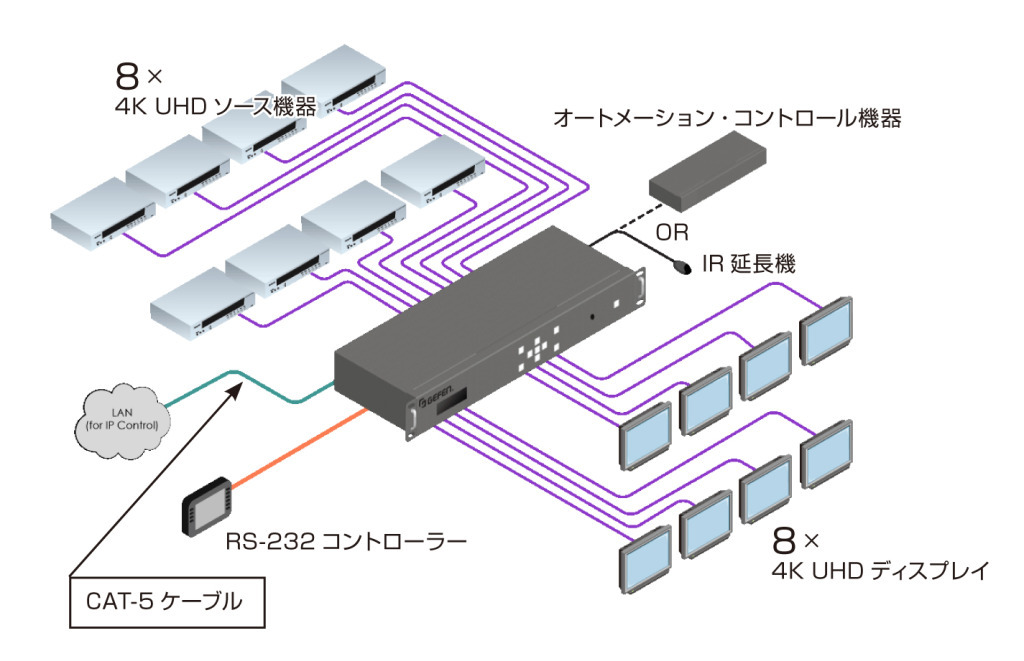

EXT-UHD-88接続例
▼取扱説明書
ダウンロードページへ移動します。

▼仕様書
※準備中です。
