HDMI切替機

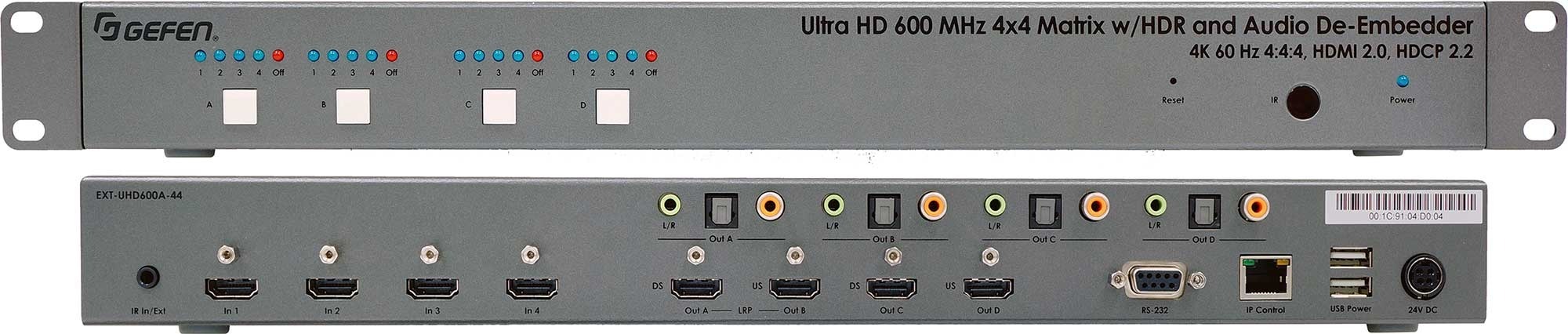

EXT-UHD600A-44
4系統の4Kソースを4系統の4K表示機器にルーティング

円(税抜 円)

4K@60Hz1UHDCP2.2/1.4EDIDマネージメントSyner-G

EXT-UHD600A-44

▼対応信号
HDMI 2.0(4入力4出力)

▼コントロール
Syner-GIRリモコン | RS-232 | WebGUI | 本体スイッチ



Syner-G Software Suite ■対応解像度:
 ・4K DCI:4096 × 2160@60Hz(4:4:4)
 ・4K UHD:3860 × 2160@60Hz(4:4:4)
 ・1080p フルHD
 ・WUXGA(1920× 1200)
■HDCP 2.2 と1.4 に準拠
■HDR(High Dynamic Range)は、10-bit Deep Color 4K@60Hz(4:2:0) と 4K@24Hz(4:4:4) をサポート
■12-bit Deep Color 1080p フルHD(60Hz,4:4:4)をサポート
■3DTV パススルーおよびLip Sync パススルー
■ EDID マネージメント機能
■最大7.1 チャンネルの非圧縮LPCM デジタル音声をサポート
■ 最大7.1 チャンネル HBR(High Bit Rate)、 Dolby Atmos®、Dolby®TrueHD, DTS:X™、DTS-HD Master Audio™ を含むデジタル音声をサポート
■DVI ソース機器や表示機器にも対応(別途DVI-to-HDMI ケーブルが必要)。解像度は最大1080p フルHD とWUXGA(1920 × 1200)をサポート
■音声ディエンベデッダ機能により、それぞれのHDMI 出力から2Chアナログ、2Ch PCM、最大5.1Ch ビットストリーム音声を抽出して、外部オーディオ機器に出力
■可変または固定の音量設定が可能
■スケーラを搭載し2 つの出力でアップスケール(1080p ➡ 4K)、2つの出力でダウンスケール(4K ➡ 1080p)を選択可能
■充電用USB ポートを装備(最大2A)
■API 経由で他社製コントロールシステムと連携
■出力1 と2 はLong Reach Power(LRP)に対応し、HDMI 端子の18 ピンから5V/500mA の電源を供給
■ Webインターフェースを内蔵し、UDP やTelnet ポートを経由したIP コントロールが可能
■ Gefen「Syner-G™」ソフトウェアに対応
■ ファームウェアのフィールドアップグレードが可能



  • 本体
  • IR延長受光部 (EXT-RMT-EXTIRN)×1
  • IRリモコン×1
  • ラックマウント金具一式
  • ゴム足×4
  • 電源コード×1
  • 電源アダプター(EXT-PS24U-O-6)×1
対応解像度 4096×2160@60Hz(4:4:4)
3860×2160@60 Hz(4:4:4)
1080p フル HD
1920×1200(WUXGA)
最大 TMDS クロック 600 MHz
信号帯域 / データレート 18 Gbps
HDMI 入力端子 Type A 19 ピン ( メス、MonoLOK)×4
HDMI 出力端子 Type A 19 ピン ( メス、MonoLOK)×4
デジタル音声出力端子 TOSLINK®オプティカル光×4
RCA 同軸×4
アナログ L/R 音声出力端子 3.5mmステレオミニ×4
RS-232 シリアルポート D-Sub9ピン(メス)×1
イーサーネット(IP 制御) RJ-45×1
IR In/Ext ポート 3.5mmステレオミニ×1
電源 DC 24V
HDMI 出力 1 および 2 の電源供給容量 DC5V、500mA
USB 電源ポートの電源供給容量 合計 2A、DC5V
消費電力 40W(USB電源ポート使用時)
30W(USB電源ポート不使用時)
寸法・質量 W440×H45×160mm、約1.5kg
※突起部含まず

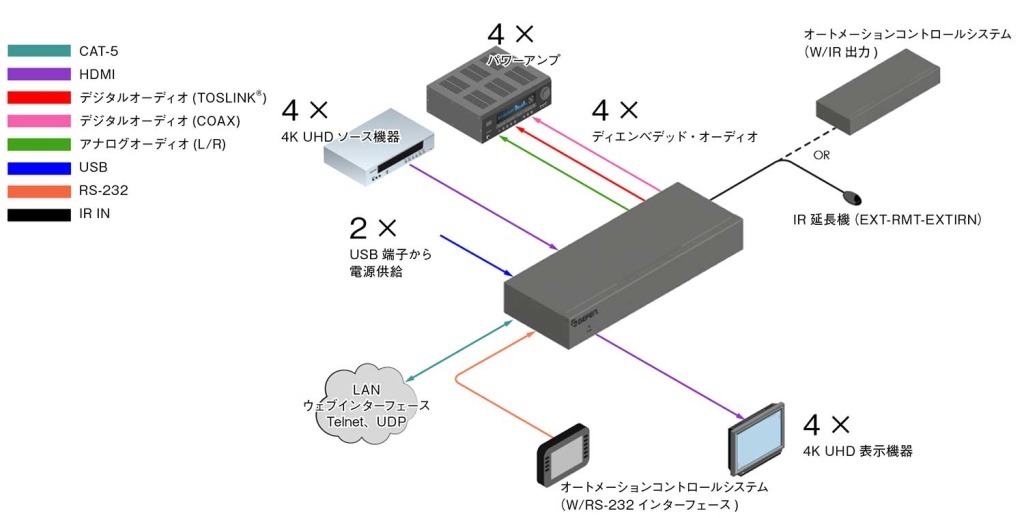

EXT-UHD600A-44接続例
▼取扱説明書

取扱説明書


EXT-UHD600A-44

EXT-RMT-EXTIRN
