デジタル/アナログ音声延長機
EXT-ADA-LAN-TX(送信機)
EXT-ADA-LAN-RX(受信機)

ディスプレイポート, USB, RS-232, IR,双方向音声をネットワーク経由で延長・配信

EXT-ADA-LAN-TX   92,880円(税抜 86,000円) [送信機]
EXT-ADA-LAN-RX   92,880円(税抜 86,000円) [受信機]

Syner-G

EXT-ADA-LANS-TX
▲EXT-ADA-LAN-TX

EXT-ADA-LANS-RX
▲EXT-ADA-LAN-RX


▼対応信号:3.5mmステレオミニ TOSLINK S/PDIF | RS-232 | IR
▼コントロール:Syner-G WebGUI | 本体スイッチ


■ ギガビットローカルネットワークに接続して、アナログ音声信号、デジタル音声信号、IR、RS-232など を延長・分配。
■ 3.5mmステレオミニ、コアキシャル(RCA)、オプティカル(TOSLINK)入出力搭載。
■ ひとつのネットワーク内に、送信機は最大39,900台、送受信機合わせて最大65,000台を設置可能。
 ※使用環境により変わります。
■ 802.3af PoE規格に準拠。
■ 受信機に2ポートのギガビットスイッチを装備し、このうち1ポートがPoEに対応。

▼システム要件
・マルチキャスト(IGMP)、8k以上のジャンボフレームに対応し、これらの機能を有効にしたギガビット対応のL2スイッチが必要です。
送信機:92,880円(税抜 86,000)   受信機:92,880円(税抜 86,000円)
■EXT-ADA-LAN-TX(送信機)
  • 送信機本体
  • 3.5mm~DB9変換アダプター(M-F)×1
  • IRエミッター(EXT-IREMIT)×1
  • ゴム足×4
  • ラックマウントトレイ(EXT-RACK-1U-GRY)用ネジ×4
  • L型取付金具一式
  • 電源アダプター(EXT-PS526AIP-LP-6)×1
■EXT-ADA-LAN-RX(受信機)
  • 受信機本体
  • 3.5mm~DB9変換アダプター(M-F)×1
  • IR延長受光部(EXT-RMT-EXTIRN)×1
  • ゴム足×4
  • ラックマウントトレイ(EXT-RACK-1U-GRY)用ネジ×4
  • L型取付金具一式
  • 電源アダプター(EXT-PS526-AIP-LP-6)×1

■EXT-ADA-LAN-TX(送信機)
対応フォーマットアナログL/Rステレオ、2ch PCM、5.1chビットストリーム
音声入力端子3.5mm ステレオミニ(メス)×1
オプティカル入力端子 TOSLINK×1
コアキシャル入力端子 RCA(S/PDIF)×1

Type B×1
RS-232端子3.5mmステレオミニ×1 ※付属の変換アダプター使用
IR In/Ext端子 3.5mm ステレオミニ×1
IR出力端子3.5mm モノラルミニ×1
イーサネット端子 RJ-45(シールド、PoE)×1
電源 DC5VまたはPoE、3W
寸法・質量 W214×H25×D123mm※、約720g

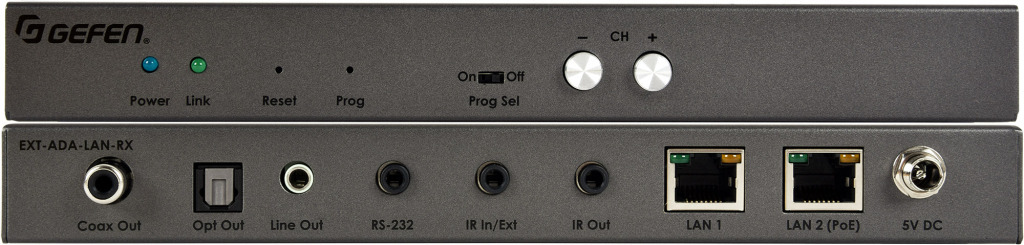

■EXT-ADA-LAN-RX(受信機)
対応フォーマットアナログL/Rステレオ、2ch PCM、5.1chビットストリーム
音声出力端子 3.5mm ステレオミニ(メス)×1
オプティカル出力端子TOSLINK×1
コアキシャル出力端子RCA(S/PDIF)×1


RS-232端子3.5mmステレオミニ×1 ※付属の変換アダプター使用
IR In/Ext端子 3.5mm ステレオミニ×1
IR出力端子3.5mm モノラルミニ×1
イーサネット端子 RJ-45(シールド)×1、RJ-45(シールド、PoE)×1
電源 DC5VまたはPoE、7W
寸法・質量 W214×H25×D123mm※、約720g

※突起部含まず

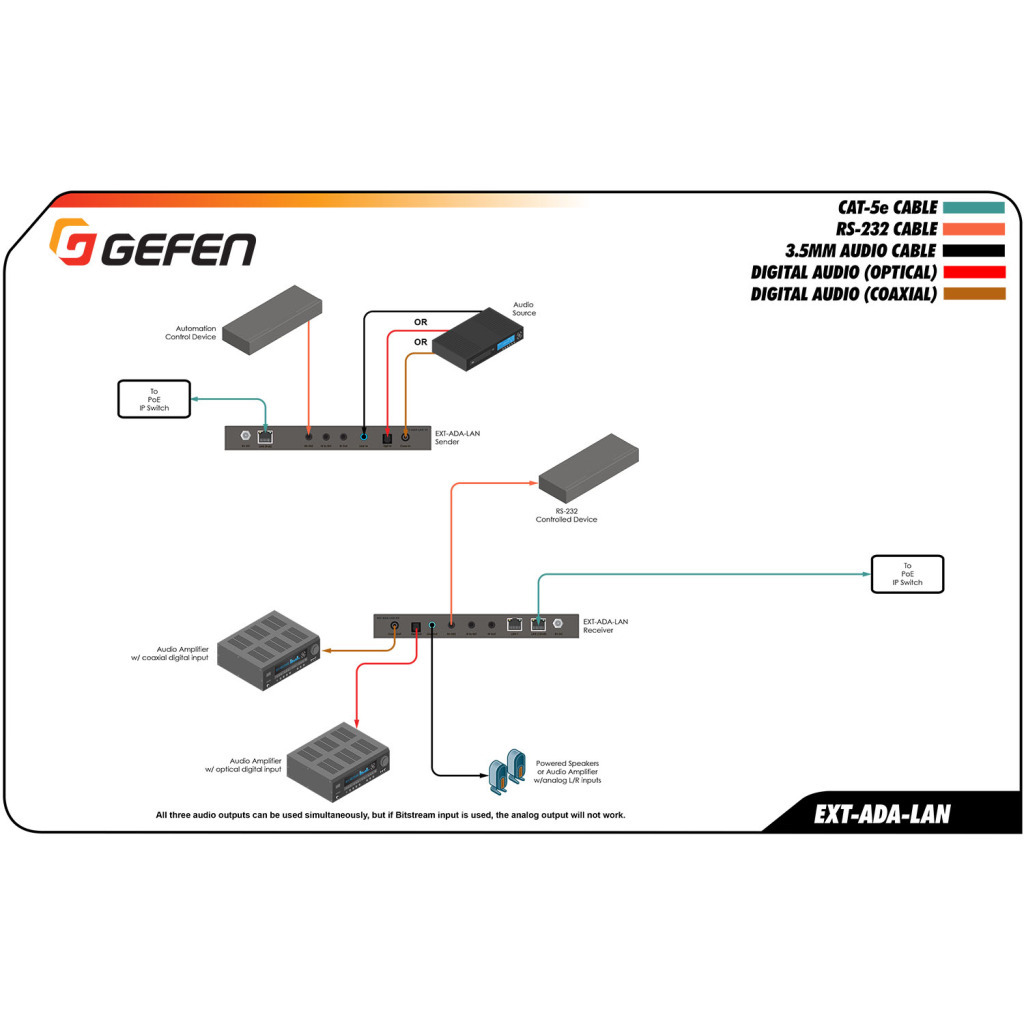

EXT-ADA-LAN接続例
▼取扱説明書
準備中です。

▼仕様書
準備中です。
