konductor

イマーシブ・インイヤー・ミキシングを新たな高みに引き上げる
KLANG史上最もパワフルで多機能なプロセッサー

イマーシブ・インイヤーモニター・ミキシングプロセッサー
konductor    オープンプライス

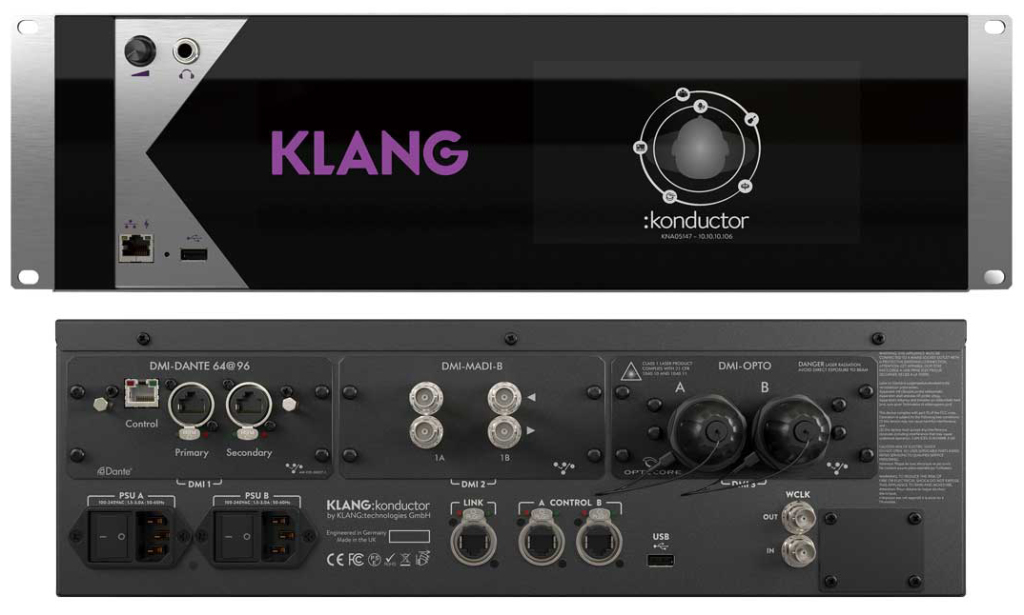

※上の画像では、背面の3つのスロットにDMIカードが挿入されています。
 左から、MOD-DMI-DANTE2、MOD-DMI-MADI-B、MOD-DMI-MADI-OPTO

  • 128の内部プロセッシング入力。96kHzの高音質で最大16系統の送信が可能。
  • DMIカード用スロットを3つ装備。異なるフォーマットの変換を可能にし、既存のシステムに容易に編入可能。また、192×192のオーディオ・ネットワークルーターを内蔵しており、イマーシブミックスのエンジン間を自由にルーティング可能。
    ※DMIカード64×64が3つ
  •  レイテンシーが0.25msという驚異的な音響処理能力を実現。
  • quelleと同じスタジオグレードのヘッドホンアンプ搭載。
  • 7インチカラータッチディスプレイを搭載し、ミックスコントロール、オーディオセットアップ、ルーティング、モニタリングメーターを直接操作可能。
形式 イマーシブ・インイヤーモニター・ミキシングプロセッサー
処理能力 128入力/16ミックス(サンプリングレート48/96kHz時)
ディスプレイ 7インチ タッチディスプレイ
入出力用 DMIカードスロット3スロット(オプチカル、MADI、DANTE64/96などに対応)
入出力コネクター 実装DMIカードによる。
レイテンシー 0.25ms  ※DMIカードの入出力処理を除いた値。
ヘットホン出力 標準1/4 インチ TRSフォーン×1(前面側)
USBポート 前面×1、背面×1
コントロール用ポート 前面:PoE(IEEE802.3af 15.4W)対応RJ45ポート×1
背面:NEUTRIK社イーサコンタイプRJ45×2
リンク用ポート 背面:NEUTRIK社イーサコンタイプRJ45×1
外部同期(Word clockのみ) ワードクロック用BNC端子 In/Out各1
オーディオ・ネットワークルーター 192×192ch
電源 AC100V、50/60Hz デュアル・リダンダント(冗長)電源
消費電力 実装DMIカードによる。参考:3枚実装時で1台あたり約110W(1電源で110Wを要確保)
寸法 482.6(W)×132.4(H)×249.2(D)mm(ラックマウント面よりD:234.2)突起部含まず。
重量 約6.5kg(カード未実装での値)

▼Dante接続

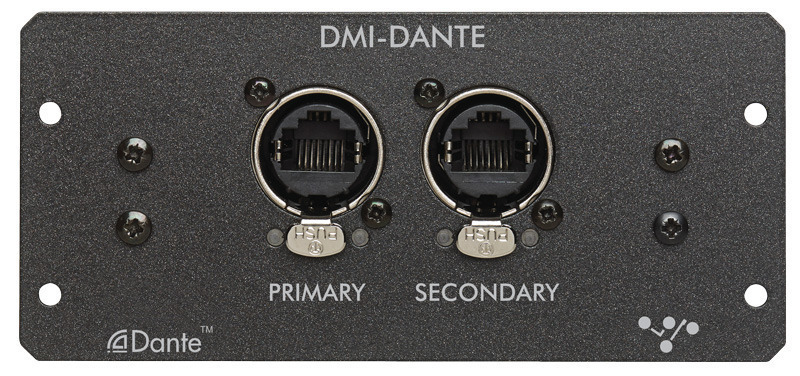

MOD-DMI-DANTE
  • DANTE入出力カード。
  • 64in 64out @48kHz / 32in 32out@96kHz
  •  2×RJ45コネクタ仕様。

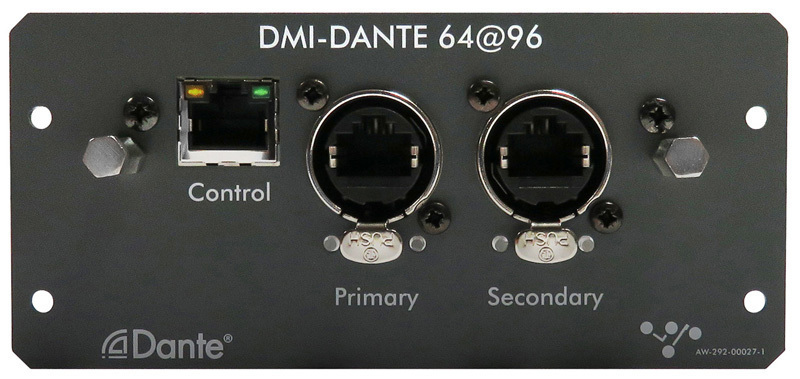

MOD-DMI-DANTE2
  • DANTE入出力カード。
  • 64in 64out@48kHz/96kHz
  • 3×RJ45コネクタ(コントロールポート、プライマリーポート、セカンダリーポート)仕様。

▼MADI接続

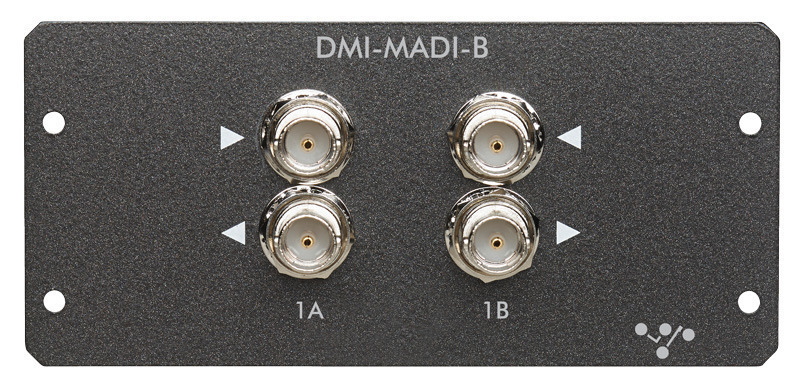

MOD-DMI-MADI-B
  • 56/64MADI入出力カード。
  • 2ペアBNCコネクタ仕様。
  • 48k/96kHzに対応。

▼オプチカル接続

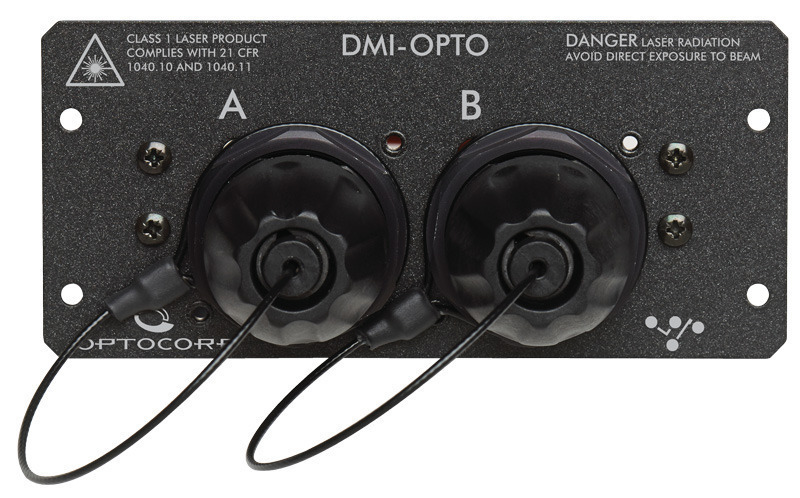

MOD-DMI-OPTO64ch 48k/96kHz OPTOCOREインターフェイスカード。HMA端子。
MOD-DMI-OPTO-S64ch 48k/96kHz OPTOCOREインターフェイスカード。シングルモードHMA端子。



■取扱説明書
※準備中

■仕様書
PDFファイル 73.8KB  DXFファイル19.7MB
