MC-6
AES3、AES3id、S/PDIF間の双方向変換が可能な、
フォーマット／サンプリングレート・コンバーター
MC-6 円（税抜 円） （フォーマット/サンプリングレート・コンバーター）
特長
AES3、AES3id、S/PDIF に対応し、双方向変換も可能なフォーマット/ サンプリングレート・コンバーター。入力信号を同時に3 種類全ての信号に変換・出力。
32.0kHz ～ 192.0kHz に対応する高精度サンプリングレート変換エンジンを4 基搭載し、双方向変換が可能。サンプリングレート変換時には、本体に内蔵しているリファレンスクロックはもちろん、外部機器からのリファレンス信号 （AES11、ワードクロック、スーパークロック）にも同期。
上位機種譲りの、高精度クロックジェネレート機能を内蔵。外部機器に頼らず、双方向変換時のクロック同期を実現。さらに、マスタークロックジェネレーターとして外部機器へワードクロック信号を出力可能。
独立したサンプリングレートで動作している機器をMC-6 一台で相互接続できるX-SRC モードを搭載。
MC-6 は、電源オフ後もユーザー設定が保存されるため、電源を入れると最後に使用した設定を再現。また1U ラックにMC-6 を設置可能なラックマウントキットもオプションで用意。
ワードクロック出力
ワードクロック：25.0kHz～200.0kHz、11.2896MHz＋12.288MHz(Super
AES11：25.0kHz～200.0kHz
ラックマウントオプション
MW-02/19 円（税抜 円）：2台を1Uにラック
MW-05/19 円（税抜 円）：1台を1Uにラック

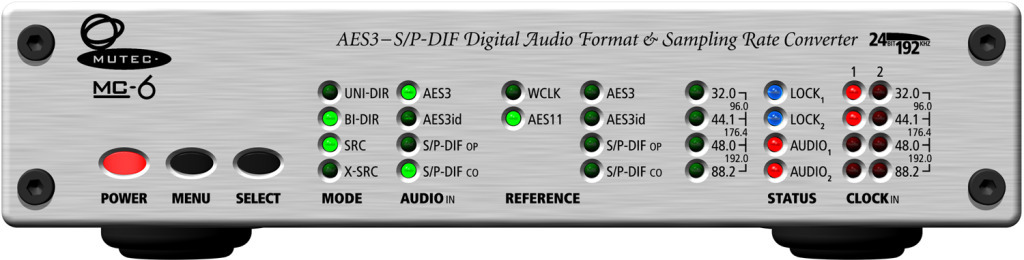

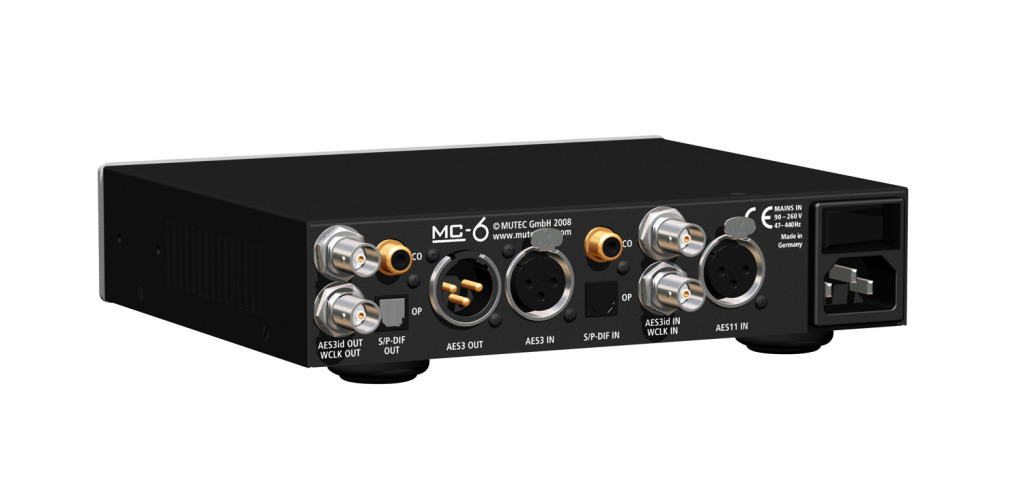

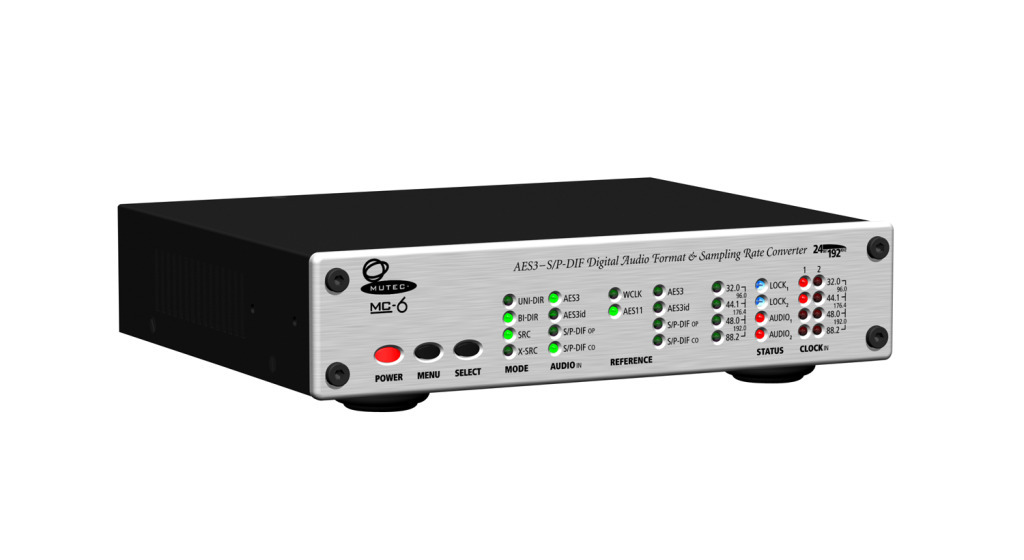

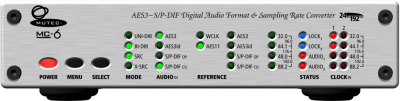

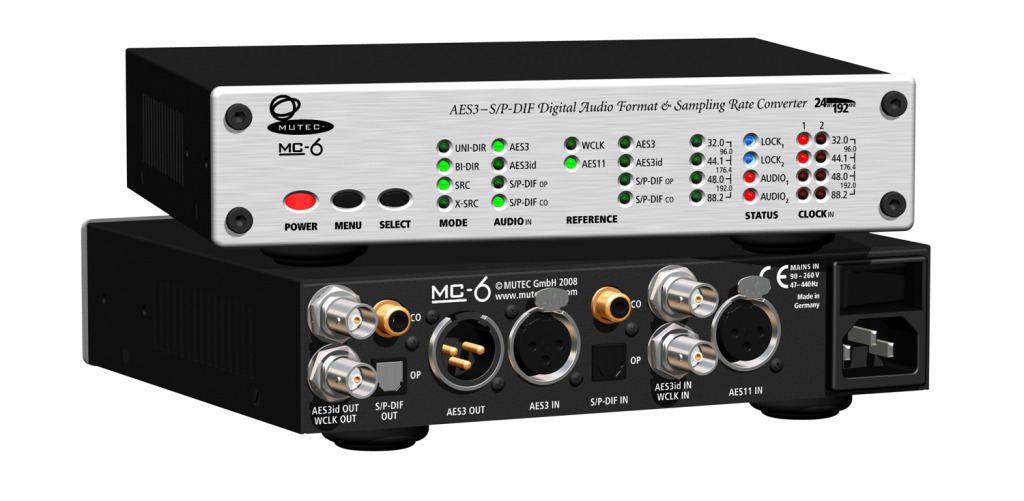

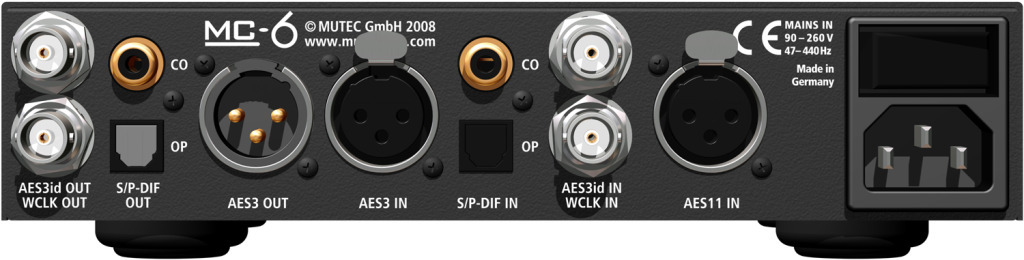

製品画像
仕様
| 入力 | ||
| AES3 | インターフェース | XLR×1、トランスバランス型、入力インピーダンス110Ω、200mV ～ 7V |
| フォーマット | AES3-1992/ |
|
| AES3id | インターフェース | BNC×1、200mV ～ 7V、アンバランス型、入力インピーダンス75Ω |
| フォーマット | AES3id-199 |
|
| S/PDIF オプティカル | インターフェース | Toslink×1、EIAJ RC-5720 |
| フォーマット | IEC60958 | |
| S/PDIF コアキシャル | インターフェース | コアキシャル(Cinch/RCA |
| フォーマット | IEC60958 | |
| AES11 リファレンス | インターフェース | XLR×1、トランスバランス型、入力インピーダンス110Ω、200mV ～ 7V |
| フォーマット | AES11-1997 |
|
| 分解能 | 16-24bits | |
| ロック範囲 | 25.0kHz ～ 200.0kHz | |
| ワードクロック | インターフェース | BNC×1、200mV ～ 7V、アンバランス型、入力インピーダンス75Ω( スイッチで切断可能) |
| ロック範囲 | 25.0kHz ～ 200.0kHz、11.2896MHz |
|
| 出力 | ||
| AES3 | インターフェース | XLR×1、トランスバランス型、3.5Vpp＠110Ω、出力インピーダンス110Ω、バッファ出力 |
| フォーマット | AES3-1992/ |
|
| AES3id | インターフェース | BNC×1、1.0V、アンバランス型、出力インピーダンス75Ω |
| フォーマット | AES3id-199 |
|
| S/PDIF オプティカル | インターフェース | Toslink×1、EIAJ RC-5720 |
| フォーマット | IEC60958 | |
| S/PDIF コアキシャル | インターフェース | BNC×1、0.5V、アンバランス型、出力インピーダンス75Ω、バッファ出力 |
| フォーマット | IEC60958 | |
| 分解能 | 24bits | |
| 出力クロックレート | 25.0kHz ～ 200.0kHz | |
| ワードクロック | インターフェース | BNC×1、3.5V@22Ω、アンバランス型、バッファ出力 |
| 出力クロックレート | 25.0kHz ～ 200.0kHz | |
| 信号処理 | ||
| デジタルオーディオフォーマット変換 | AES3、AES3id、S/PDIF( オプティカル+ コアキシャル)※全ての組み合わせが可能 | |
| サンプリングレート変換 | ロック範囲 25.0kHz ～ 200.0kHz | |
| ダイナミックレンジ | 144dB(A ウェイト) | |
| 分解能 | 24bits | |
| THD+N | －140dB | |
| 入力/ 出力サンプリングレシオ | 1：16( アップサンプリング)、16：1（ダウンサンプリング） | |
| 内部リファレンスクロック | ||
| オシレーター | TCXO、温度補償型水晶発振器 | |
| クロック精度（出荷時) | ±0.5ppm 以下 | |
| 動作温度 | －10℃～＋60℃ | |
| クロックジッター | 10ps(RMS) 以下 | |
| 電源・寸法 | ||
| 形式 | 内蔵、スイッチング電源 | |
| 入力電圧 | AC100V、50/60Hz、10W | |
| 寸法・質量 | W198×H44×D156mm、0.67kg | |
