REF10 SE120
「REF10」のスペシャル・エディションに位置づけされた
ハイスペックモデル

REF10 SE120 Aluminum
オープンプライス (10MHzリファレンス・マスタークロックジェネレーター)

REF10 SE120 Black
オープンプライス (10MHzリファレンス・マスタークロックジェネレーター)

REF10 SE120_Aluminum

REF10 SE120_Black

REF10 SE120_Rear


※ 本製品に搭載しているオシレーターは製造行程における試験基準が大変厳しいため、安定した供給量の確保が難しく、納品日数がかかる場合や予告なく受注を休止する場合がございます。あらかじめご了承くださいますようお願い申し上げます。



■REF10よりさらに厳しい基準に従って選定されたOCXO を採用
  • REF10 に使用される高品位なOCXO から更に厳しい基準に従って選定されたOCXO を選出して搭載。試験行程は厳正かつ高度な測定技術と長い時間をかけて行われ、クリアしたOCXO は最高品質。
  • 安定した供給量の確保が難しい希少品ゆえのハイスペックを実現。
  • MUTEC は、デジタルオーディオに必要とされる時間領域における最高レベルのクロック安定性を実現させるため、ドイツ国内でハンドメイドされた超低位相ノイズOCXO を業界最高水準に高めて採用。精度の高いクロックを提供できるうえ、位相ノイズ特性にも優れているため、音質が顕著に向上。接続するデジタル再生システムの性能を飛躍的に高め、純粋な音楽性を引き出します。

■近傍位相ノイズ-120dB/c のハイスペック
  • 厳選されたOCXO により、位相ノイズ-120dB/c @ 1Hz という圧倒的なハイスペックを実現。
    • 有名オーディオメーカーの高性能なルビジウム発信器でも -100dB/c@1Hz にも満たないということを鑑みれば、REF10 の-116dB/c という値もかなり優秀ですが、REF10 SE120 は更にその上を行く高品質。
    • 1Hzばかりでなく、10Hz、100Hz においても性能の向上が見られます。
    • また、ジッター値においても、この近接する周波数領域でREF10 に比べて約7fs も向上した≒ 15fm という値を出しており、まさに世界のトップクラスの水準に達しています。

  • 数値の差はそのまま音楽再生の結果につながり、デジタルオーディオ再生システムの性能は、REF10 SE120 の精緻なクロックによって最大限に向上。

  • 音楽再生における正確さ、細やかな音のきらめき、透明感、空間の広がり、そしてダイナミクスがリアルで広大なサウンドステージを描き出し、鮮烈な驚きと感動を呼び起こします。

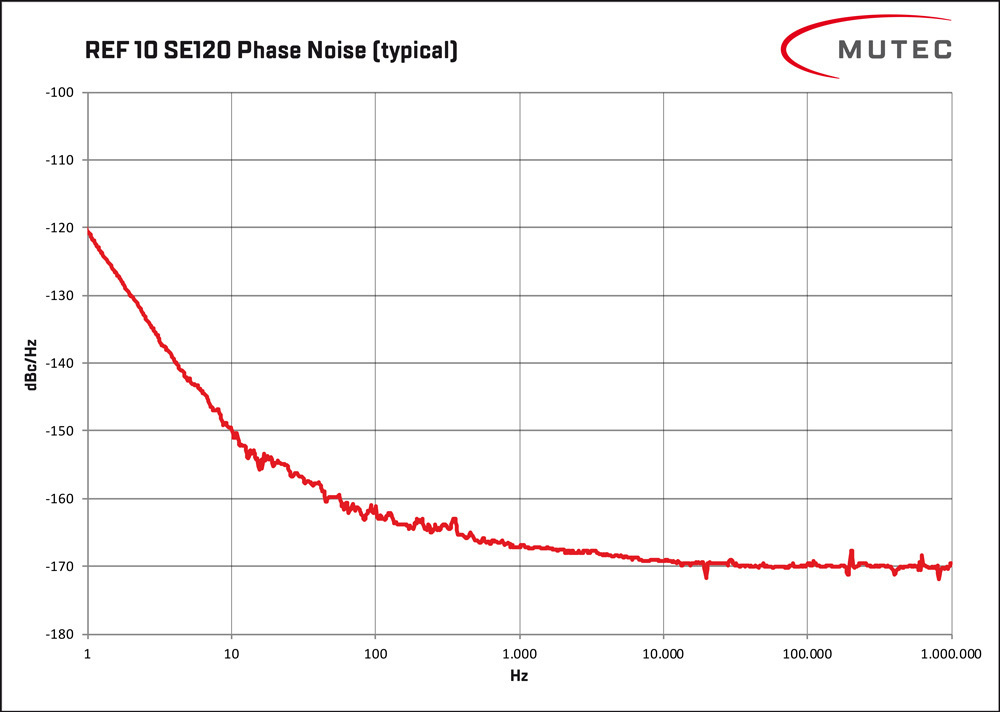

REF10 SE120_PhaseNoise

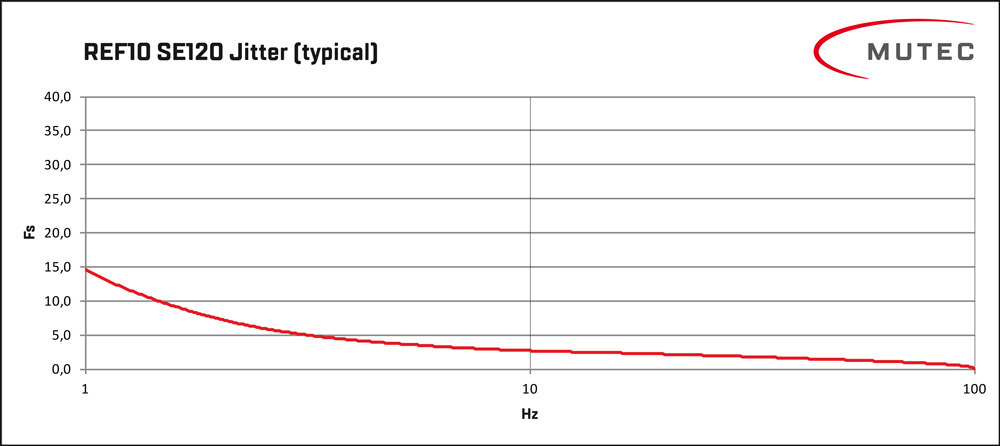

REF10 SE120_jitter
REF10 _REF10 SE120比較表

■継承される低ノイズ設計と超高スルーレート
  • REF10 SE120 は、REF10 に施されていたいくつもの低ノイズ設計をそのまま継承。ドイツ製のトロイダルトランスをベースに、電源電圧に対する最良の干渉抑制を保証する低ESRコンデンサー、超低ノイズデュアルリニア電源や干渉抑制を保証する低ESR コンデンサーなど、ノイズを抑制する様々な回路と技術をそのまま継承。
  • 出力信号の再現性に大きくかかわるスルーレートの性能もREF10 を継承。クロック信号の立ち上がり時間(エッジの急峻さ)を重要視し、入力信号が高速な場合でも高いスルーレートで追従。優れたロック精度をもたらし、受信側でのジッターを最小限に抑え、優れた明瞭度を実現。

■ 50 Ωと75 Ωの同時リファレンス出力が可能なBNC クロック出力は8 系統。
  • BNC クロック出力を8 系統装備。そのうち2 つが50 Ω、残り6 つが75 Ωという異なるインピーダンス出力に対応しており、接続する機器に合わせた最適な数値で使用可能。
  • 50/75 Ωの同時リファレンス出力も可能。

■マスタークロック・ジェネレーター「MC-3+USB」と組み合わせで更なる高音質を実現。
  • MC-3+USB に搭載されている独自技術の「1G クロックテクノロジー」との相乗効果により、これまで以上の正確性と低ジッター・低位相ノイズを実現。
  • システム全体の機能と音質をさらに向上。
インターフェース
・BNC × 2、アンバランス型、50 Ω 終端、バッファ出力
・BNC × 6、アンバランス型、75 Ω 終端、バッファ出力
全クロック出力の信号フォーマット
・矩形波、10MHz、2 Vpp、5050 負荷サイクル
クロック生成
・形式 10MHz 超低位相ノイズ恒温槽付水晶発振器(OCXO)
・周波数精度(出荷時) < ± 0.01 ppm
・温度範囲に対する周波数安定性 -20℃ ~ +70℃ で± 0.01 ppm 未満
・短時間安定性(アラン分散) 2.5 × 10-13(標準値、Tau = 1s)
・30 日間稼働後のエージング ± 0.0002 ppm 未満(1 日当たり)、± 0.03 ppm 未満(1 年目)、± 0.2 ppm 未満(10 年目)
・ウォームアップ時間(+25℃時) 5 分未満
電源
・形式 デュアルリニア電源内蔵
・入力電圧 90 ~ 125 V / 200 ~ 240 V、50/60 Hz
・消費電力 12 W(オシレーター・ウォームアップ時)、8 W(通常動作時)
筐体
・寸法 W196 × H84 × D300 mm(コネクターおよびフットを含まず)
・素材 1.5 mm スチール
・色 ブラック(粉体塗装)
・質量 4.35 kg
前面パネル
・寸法 W198 × H88 × D8 mm
・素材 アルミ
・仕上げ 陽極酸化処理(陽極酸化またはシルクスクリーン印刷を含む)
・色 アルミニウムカラーまたはブラック
REF10 SE120 Aluminum

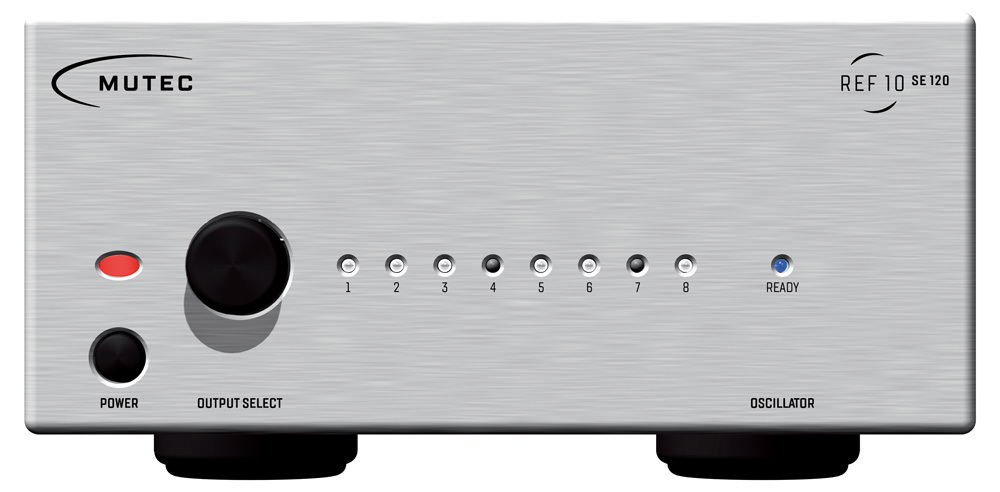

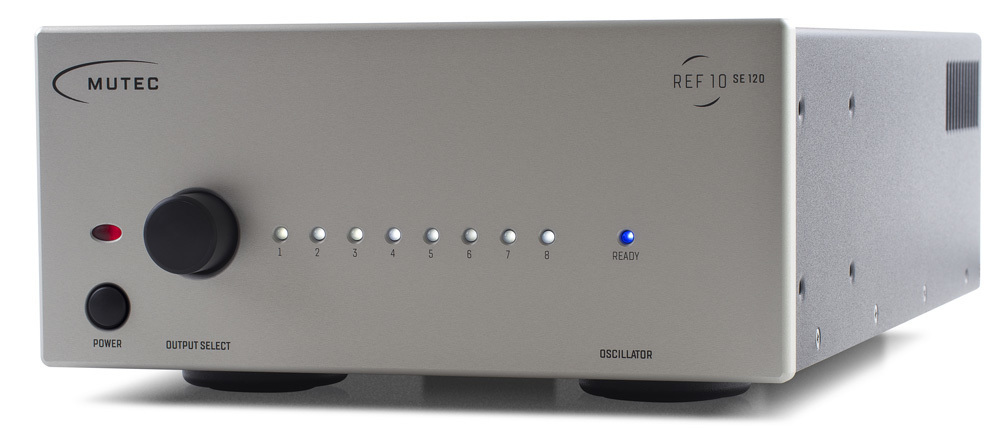

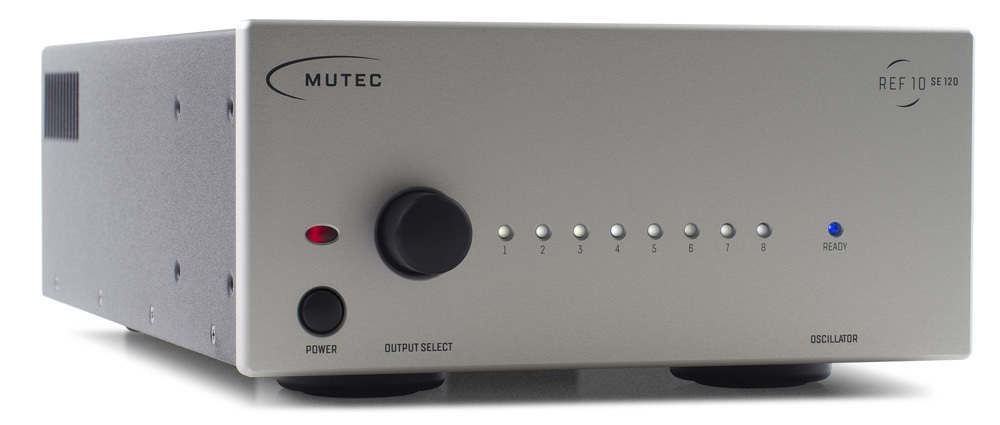

REF10 SE120_Aluminum_front   REF10 SE120_Aluminum_LREF10 SE120_Aluminum_R

REF10
SE120 Black

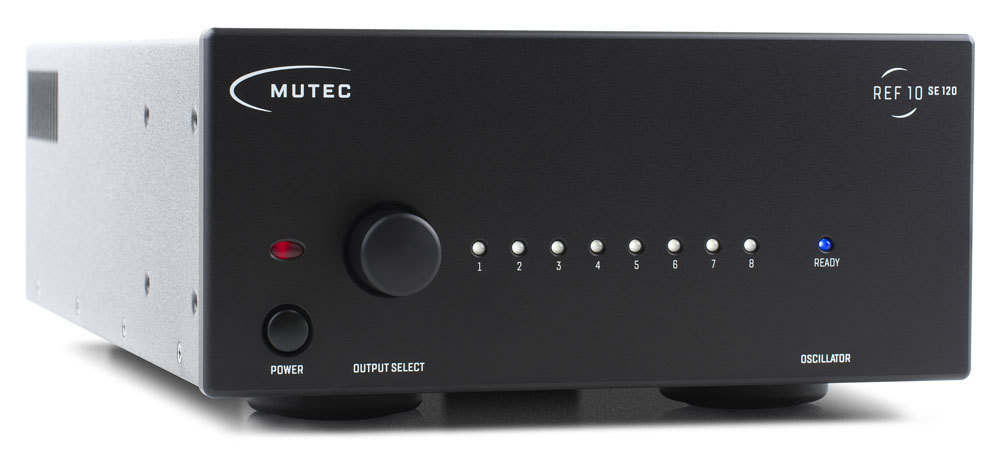

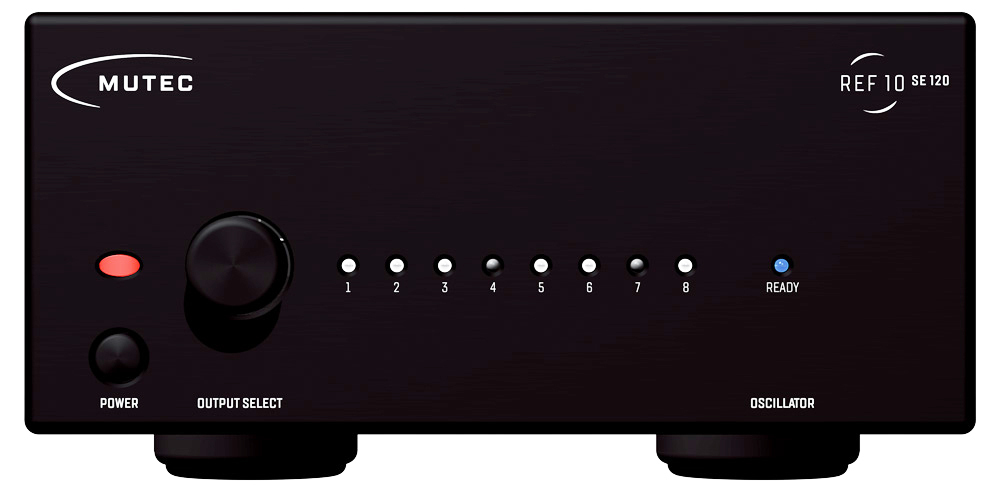

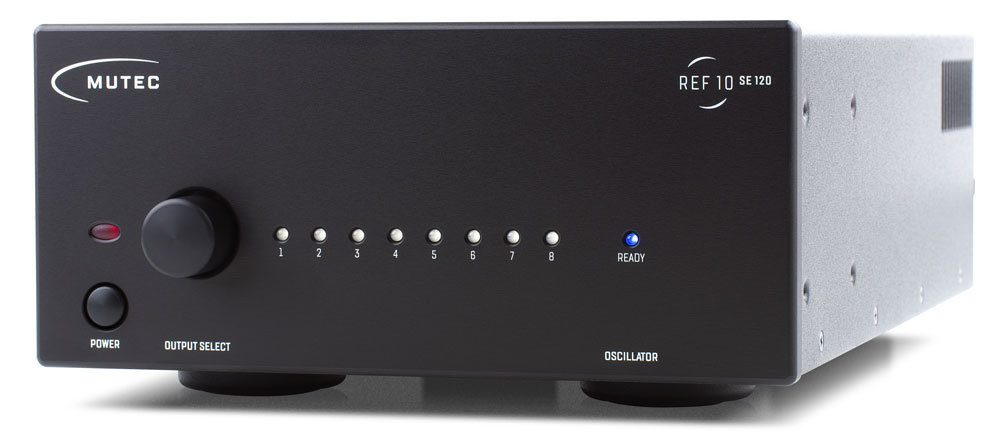

REF10 SE120_Black_front   REF10 SE120_Black_L  REF10 SE120_Black_R

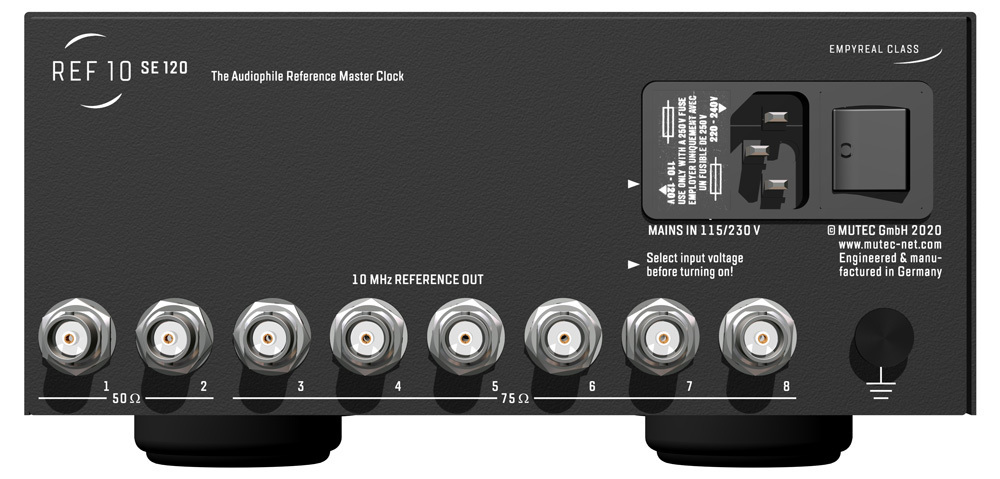

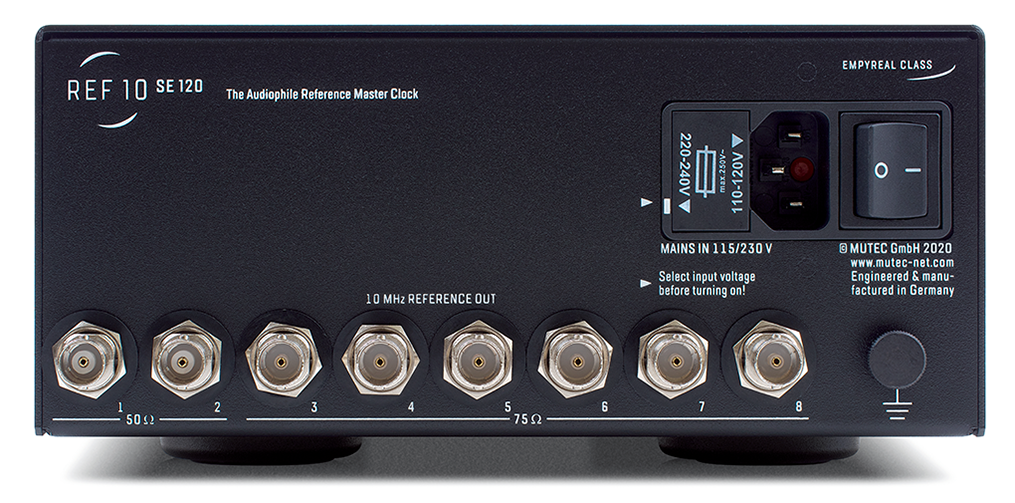

REF10 SE120 リアパネル
REF10 SE120_Rear


接続例①:USBオーディオやデジタルオーディオを1Gクロックテクノロジーでリクロックして、デジタル出力が可能。
REF10&MC-3+USB_接続例①


接続例②:外部クロック(10MHz可)入力に1Gクロックテクノロジーをかけ、より低ジッター・低ノイズの高音質に。
REF10&MC-3+USB_接続例②

接続例③:既存のシステムに、REF10 を単独で追加してもOK。
REF10_接続例③

●リーフレット
オレンジダウンロード(作成中)

●取扱説明書
取説DOWNLOAD
