ADAT～AES間の双方向変換が可能な、
マルチチャンネル・フォーマット／サンプリングレート・コンバーター
MC-4 円（税抜 円） （マルチチャンネルフォーマット/サンプリングレート・コンバーター）
特長
ADAT～AES間のフォーマットおよびサンプリングレートを双方向で変換可能なマルチチャンネル・コンバーター。
- 単方向変換
ADAT（SMUX2/SMUX4）→AES, S/PDIF, ADAT（SMUX2/SMUX4）
AES→ADAT（SMUX2/SMUX4） AES, S/PDIF
S/PDIF→ADAT（SMUX2/SMUX4), AES
- 双方向変換
ADAT(SMUX2/SMUX
4)⇔AES
*SMUX2：2倍サンプリングモード(Fs=50.0kHz ～ 100.0kHz）
*SMUX4：4倍サンプリングモード(Fs=100.0kHz ～ 200.0kHz)
高精度サンプリングレート変換エンジンを16基搭載し、1台で8チャンネルの双方向変換が可能。
サンプリングレートは32.0kHz～192.0kHzに対応。本体に内蔵のリファレンスクロック、外部機器からのリファレンス信号(AES11、ワードクロック、スーパークロック)にも同期。
サンプリングレート変換
ロック範囲：4.0kHz～212.0kHz
ダイナミックレンジ：144dB(Aウェイト)
分解能：24bit
THD+N：－140dB
入出力サンプリングレシオ：1：16(アップサンプリング)、 16：1（ダウンサンプリング）
独立したサンプリングレートで動作している機器を、1台のMC-4で相互接続できる”X-SRCモード”も搭載。
上位機種で培ったノウハウを惜しみなく投入した、極めて精度の高いクロックジェネレート機能を内蔵。双方向変換時のクロック同期はもちろん、マスタークロックジェネレーターとして外部機器へワードクロック信号を出力することも可能。
ワードクロック入力
ワードクロック：25.0kHz～200.0kHz、11.2896MHz＋12.288MHz(Super
ワードクロック出力
ワードクロック：25.0kHz～200.0kHz
ラックマウントオプション
MW-02/19 円（税抜 円）：2台を1Uにラック
MW-05/19 円（税抜 円）：1台を1Uにラック

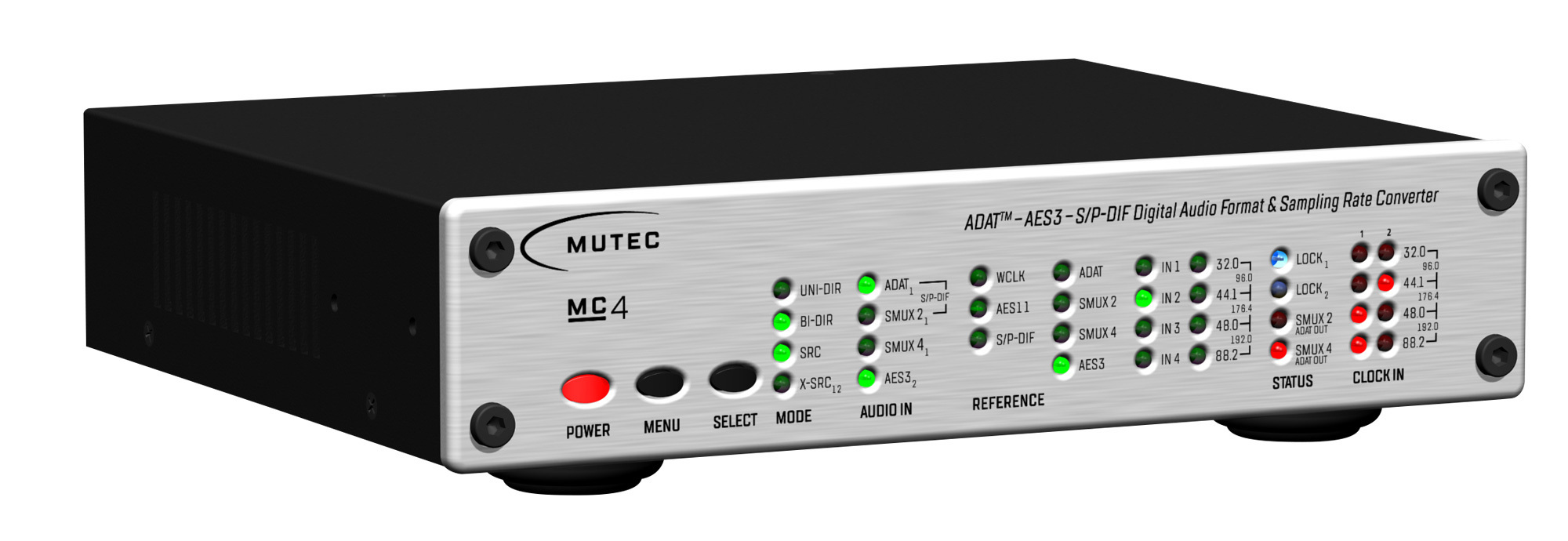

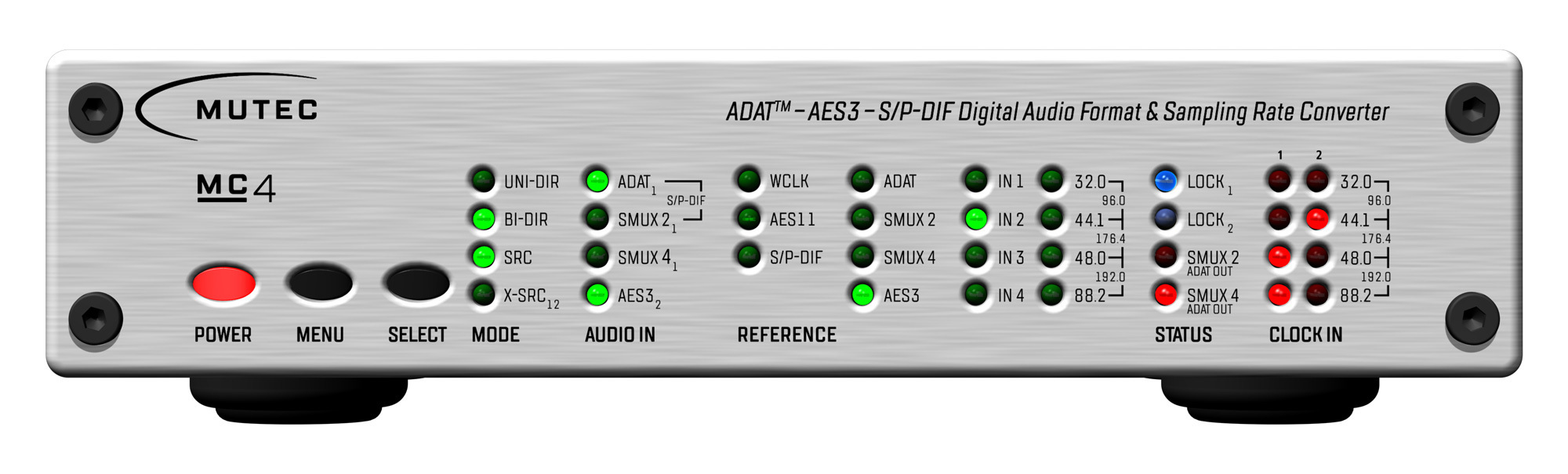

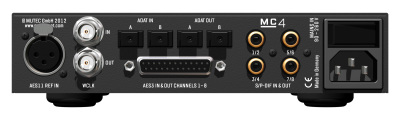

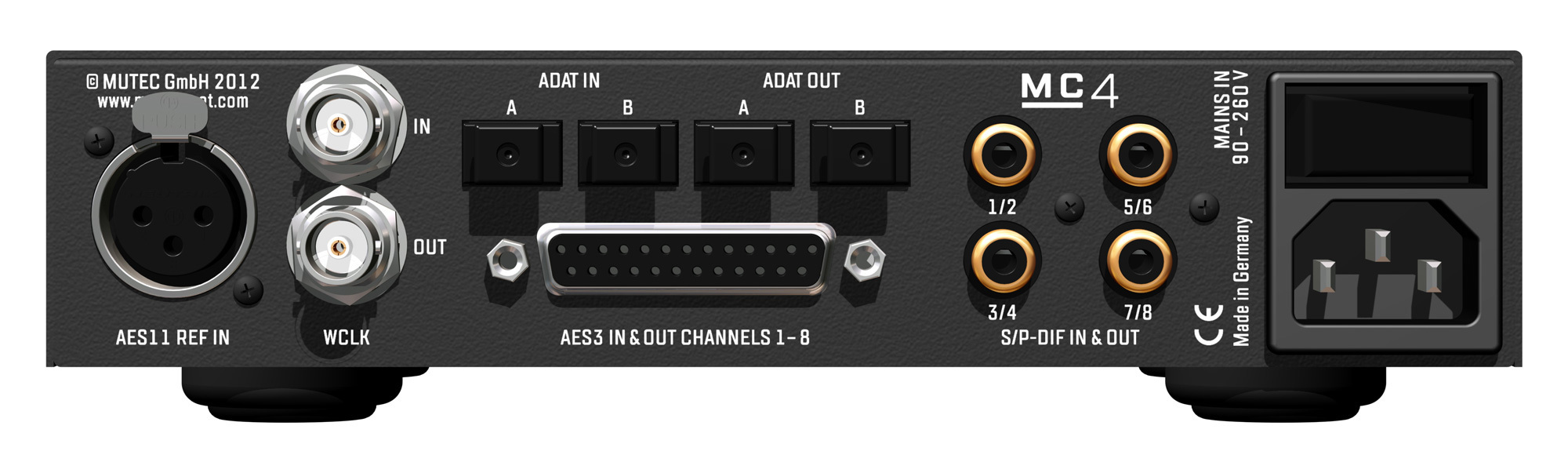

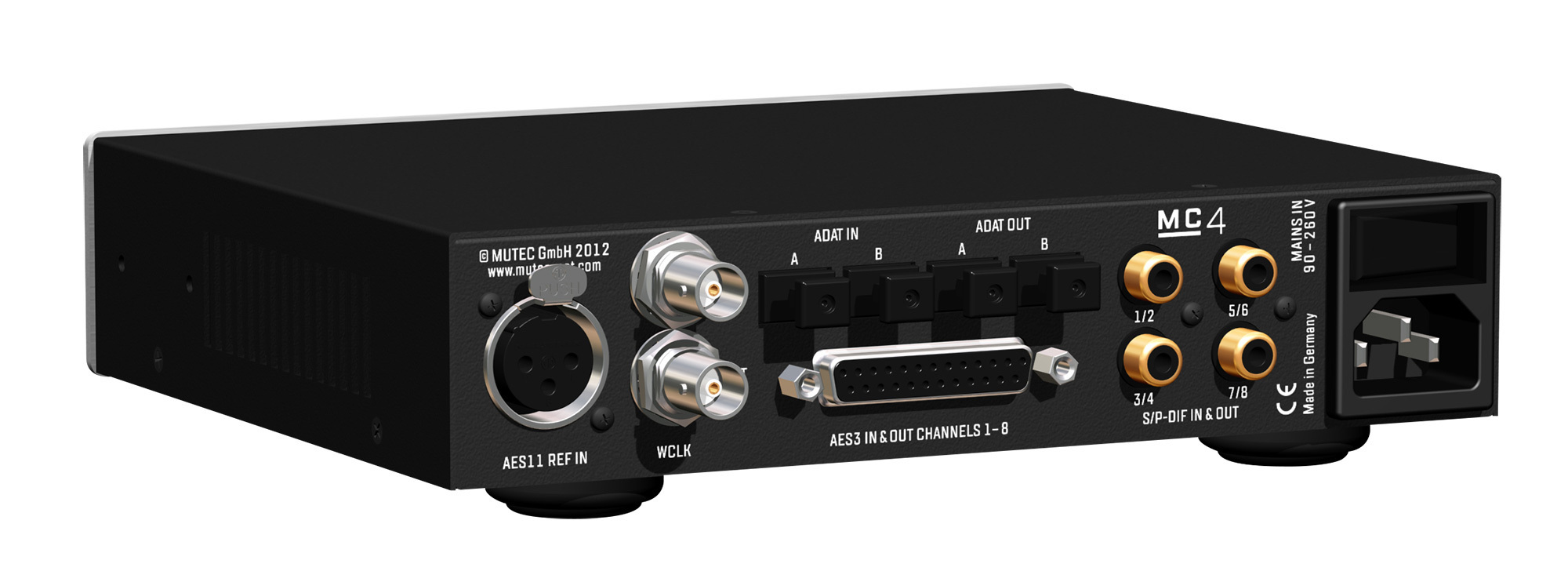

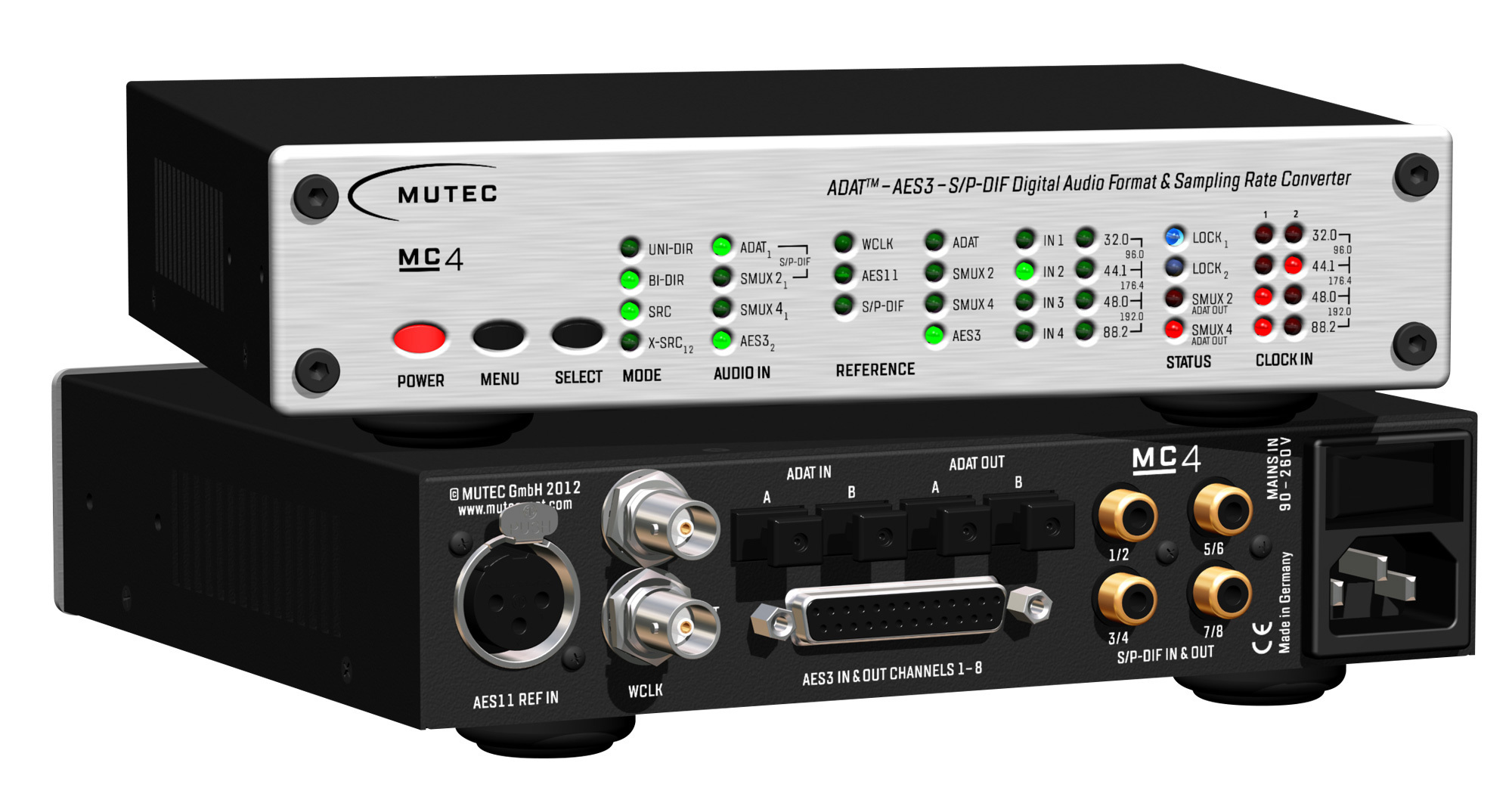

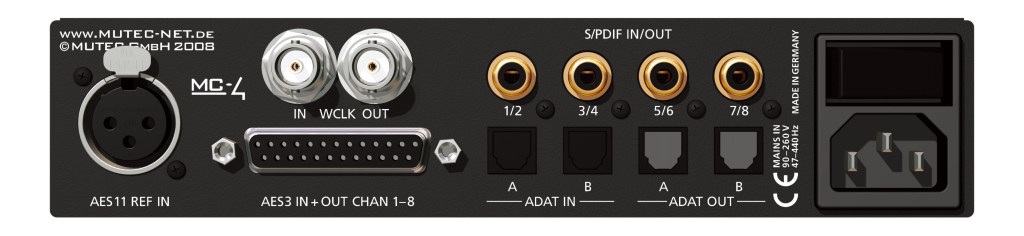

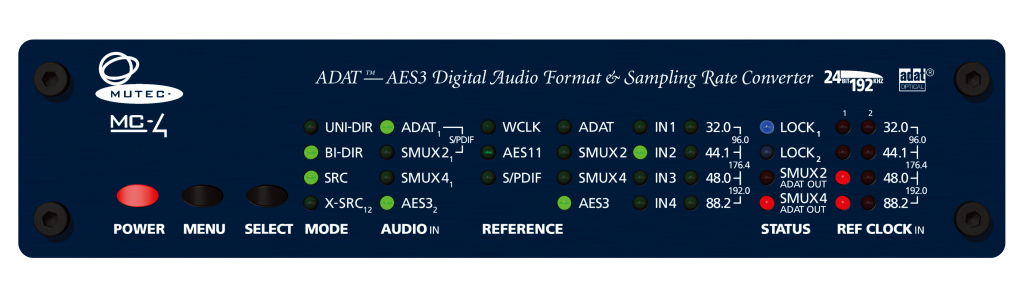

製品画像
仕様
|
入力 |
||
|
ADAT光入力(8チャンネル) |
インターフェース |
Toslink×2、EIAJ RC-5720 |
|
|
フォーマット |
Alesis ADAT, SMUX2, SMUX4 |
|
AES/EBU3入力(8チャンネル) |
インターフェース |
D-Sub 25pin×1、トランスバランス型、入力インピーダンス110Ω、200mV～7V |
|
|
フォーマット |
AES3-1992/2003、AES11-1997/2003 |
|
AES/EBU11リファレンス入力 |
インターフェース |
XLR 3ピン/メス型、トランスバランス型、インピーダンス110Ω、200mV～7V |
|
|
フォーマット |
AES11-1997/2003 |
|
分解能 |
16～24bits |
|
|
ロック範囲 |
25.0kHz～200.0kHz |
|
|
出力 |
||
|
ADAT光出力(8チャンネル) |
インターフェース |
Toslink×2、EIAJ RC-5720 |
|
|
フォーマット |
Alesis ADAT, SMUX2, SMUX4(4チャンネルのみ) |
|
AES/EBU出力(8チャンネル) |
インターフェース |
D-Sub 25pin×1、トランスバランス型、入力インピーダンス110Ω、200mV～7V |
|
|
フォーマット |
AES3-1992/2003、AES11-1997/2003 |
|
分解能 |
16～24bits |
|
|
出力サンプリングレート |
25.0kHz～200.0kHz |
|
|
S/PDIF入出力(8チャンネル) |
||
|
インターフェース |
コアキシャル×4(Cinch/RCAメス型)、アンバランス、0.5Vpp@75Ω、出力インピーダンス75Ω、 |
|
|
|
バッファ内蔵、入出力をスイッチ切り替え可能(動作モードによる) |
|
|
フォーマット |
IEC60958 |
|
|
分解能 |
16～24bits |
|
|
対応サンプリングレート |
25.0kHz～200.0kHz |
|
|
ワードクロック入力 |
||
|
インターフェース |
BNC×１、アンバランス、入力インピーダンス75Ω、200mV～7V |
|
|
ロック範囲 |
25.0kHz～200.0kHz、11.2896MHz＋12.288MHz(Super |
|
|
ワードクロック出力 |
||
|
インターフェース |
BNC×１、3.5V＠22Ω、アンバランス、バッファ内蔵 |
|
|
出力クロックレート |
25.0kHz～200.0kHz |
|
|
内部リファレンスクロック仕様 |
||
|
オシレーター形式 |
TCXO、温度補償型水晶発振器 |
|
|
クロック精度(出荷時) |
±0.5ppm以下 |
|
|
動作温度 |
－10℃～+60℃ |
|
|
クロックジッター |
10ps(RMS)以下 |
|
|
電源 |
||
|
形式 |
内蔵、スイッチング電源 |
|
|
入力電圧 |
AC100V、50/60Hz、10W |
|
|
システム・ユニット本体 |
||
|
寸法、質量 |
W198×H44×W156mm(除コネクター)、0.6kg |
|
