REF10
ドイツ国内でハンドメイドされたOCXO を採用。
純粋な音楽性を引き出す10MHz リファレンス・マスタークロックジェネレーター

REF10 Aluminum
 (10MHzリファレンス・マスタークロックジェネレーター)

REF10 Black
 (10MHzリファレンス・マスタークロックジェネレーター)

REF10 Aluminum
REF10 Black
REF10 rear





■ドイツ国内でハンドメイドされた超低位相ノイズOCXO を採用
  • REF10 は、いわゆる「原子クロック」と呼ばれるセシウムやルビジウムを使用したクロックと異なり、特製のOCXO を採用しています。セシウムやルビジウムの安定性は、電源を入れたまま10 年といった長期にわたる運用をした際に有用ですが、デジタルオーディオを目的とする使用には本質的に無関係です。MUTEC は、ドイツ国内でハンドメイドされた超低位相ノイズOCXO を業界最高水準に高めてREF10 に採用。デジタルオーディオに必要とされる時間領域における最高レベルのクロック安定性を実現。精度の高いクロックを提供できるうえ、位相ノイズ特性にも優れているため、音質が顕著に向上。REF10 に接続するデジタル再生システムの性能を飛躍的に高め、純粋な音楽性を引き出します。
幾重にも施された低ノイズ設計
  • 超低ノイズのデュアルリニア電源にREF10 専用に新たに設計し直した技術を投入し、- 166dB 以下という優れたノイズフロアを実現。
  • 周囲の回路から完全に絶縁されたトランス巻線やサブヘルツに最適化された低ノイズの電圧源、RF干渉にも対策が施され、現在入手可能な最高レベルのパワー・モジュールをREF10 に装備しています。
超高スルーレートの矩形波信号を生成
  • REF10 はクロック信号の立ち上がり時間(エッジの急峻さ)を重要視し、非常に高いスルーレートで最小幅のリップル矩形波信号を採用。
  • 入力信号が高速な場合でも高いスルーレートで追従。優れたロック精度をもたらし、受信側でのジッターを最小限に抑え、優れた明瞭度を実現。
■50 Ωと75 Ωの同時リファレンス出力が可能なBNC クロック出力は8 系統
  • REF10 は、BNC クロック出力を8 系統装備。
  • そのうち2 つが50 Ω、残り6 つが75 Ωという異なるインピーダンス出力に対応し、接続する機器に合わせた最適な数値で使用できます。もちろん、50/75 Ω の同時リファレンス出力も可能。
  • MUTEC のマスタークロックジェネレーター「MC-3+USB」と組み合わせて使用することで更なる高音質を実現できます。MC-3+USB に搭載されている独自技術の「1G クロックテクノロジー」との相乗効果により、これまで以上の正確性と低ジッター・低位相ノイズを実現できるため、システム全体の機能と音質をさらに高めます。
  • DAC などデジタルオーディオの接続デバイスは、音の解像度が高まることで奥行き感のある優れたサウンドになり、奏者や歌い手の些細な動作までもがより鮮明に表現できるようになります。
インターフェース
BNC × 2、アンバランス型、50 Ω 終端、バッファ出力
BNC × 6、アンバランス型、75 Ω 終端、バッファ出力
全クロック出力の信号フォーマット
矩形波、10 MHz、2 Vpp、50:50 負荷サイクル
クロック生成
形式 10MHz 超低位相ノイズ恒温槽付水晶発振器(OCXO)
周波数精度(出荷時)  < ± 0.01 ppm
温度範囲に対する周波数安定性 -20°C ~ +70°C で± 0.01 ppm 未満
短時間安定性(アラン分散)  1 × 10-12(標準値、Tau = 1s)
10 日間稼働後のエージング ± 0.0005 ppm 未満(1 日当たり)、± 0.05 ppm 未満(1 年目)、± 0.3 ppm 未満(10 年目)
ウォームアップ時間(+25°C 時) 5 分未満
電源・寸法
形式 デュアルリニア電源内蔵
入力電圧 90 ~ 125 V / 200 ~ 240 V、50/60 Hz
寸法 W198 × H88 × D300 mm(コネクターおよびフットを含まず)
質量 4.4 kg

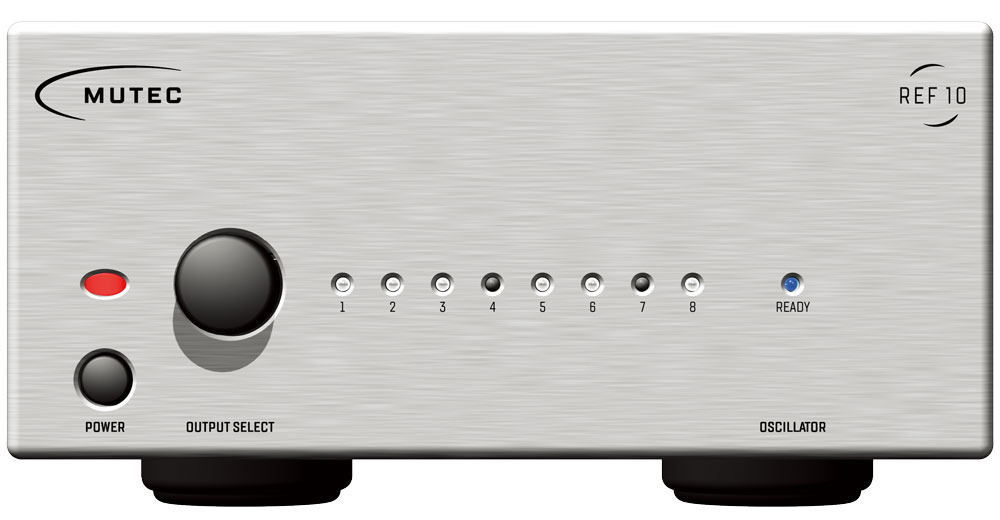

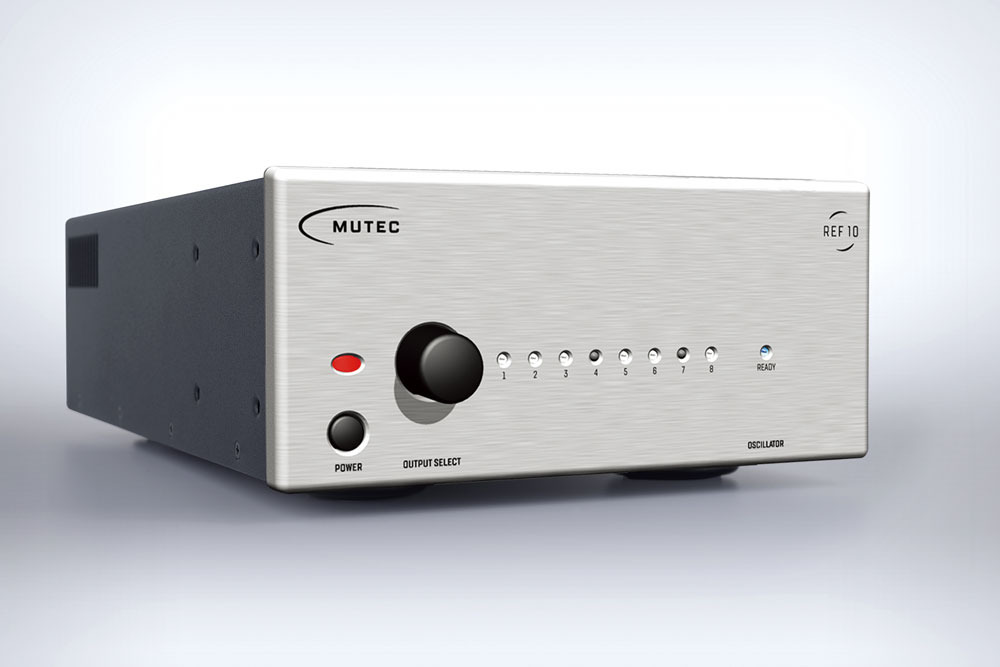

REF10 Aluminum
REF10 Aluminum  REF10 Aluminum_3d

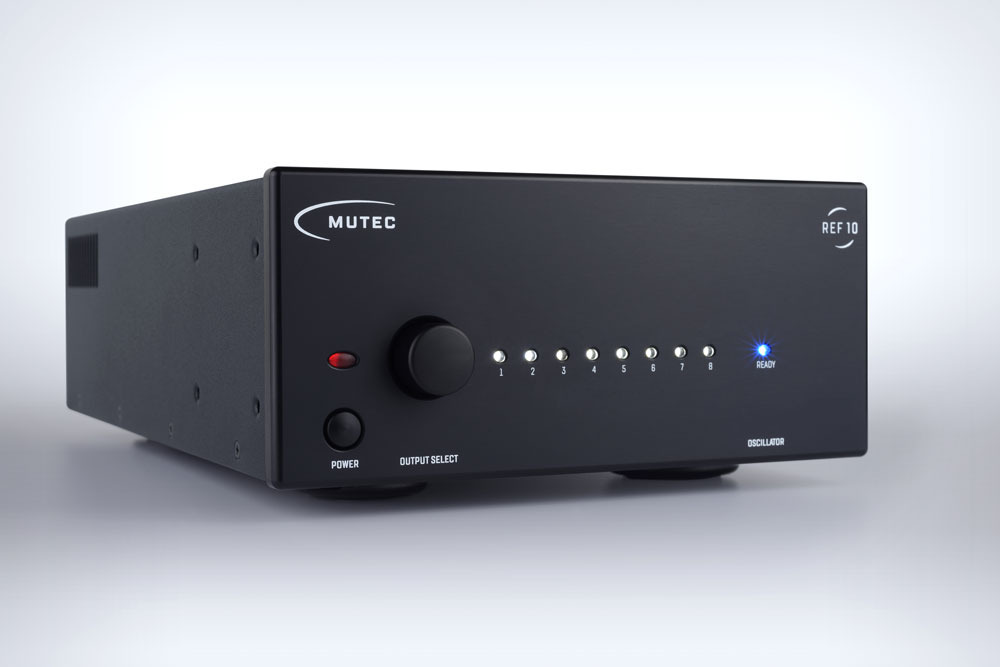

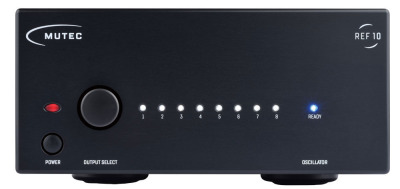

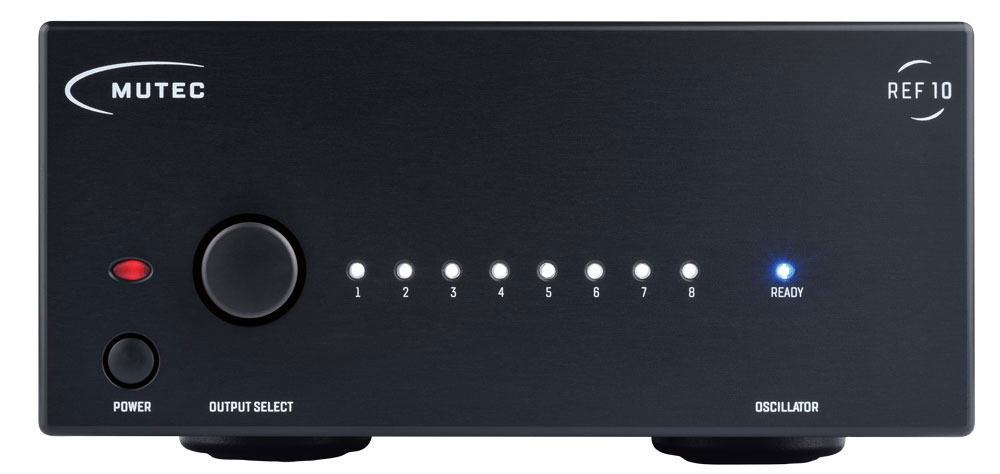

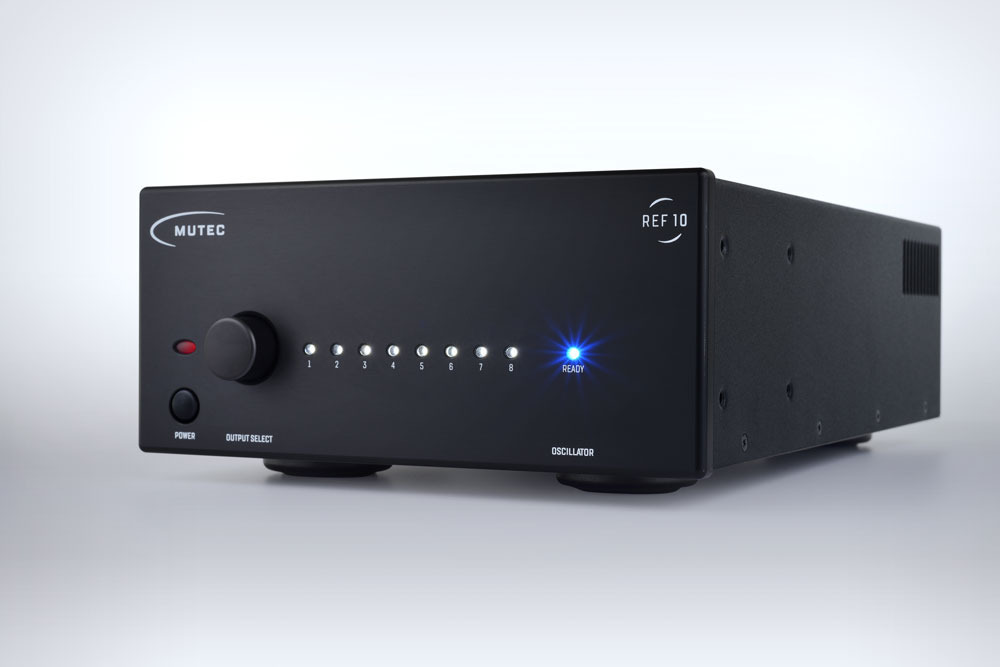

REF10 Black
REF10 Black  REF10 Black_3d_rREF10 Black_3d_l

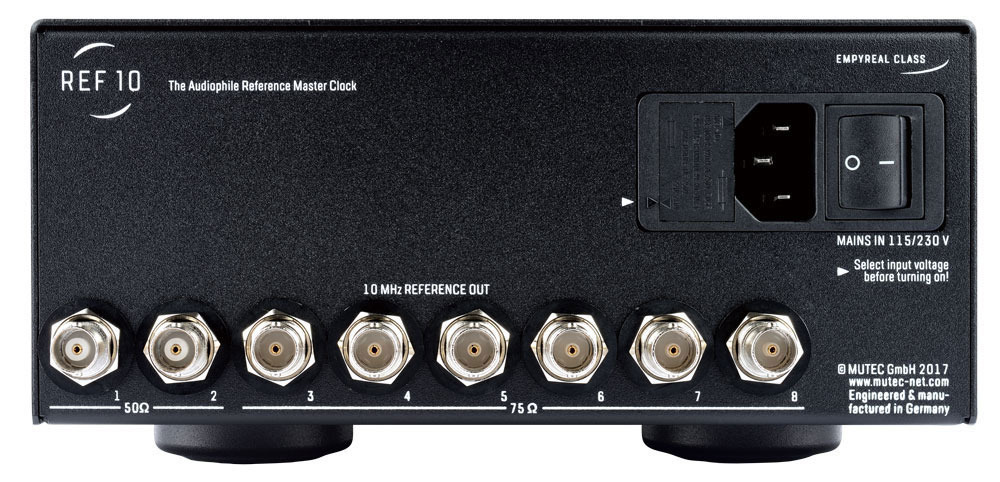

REF10 rear

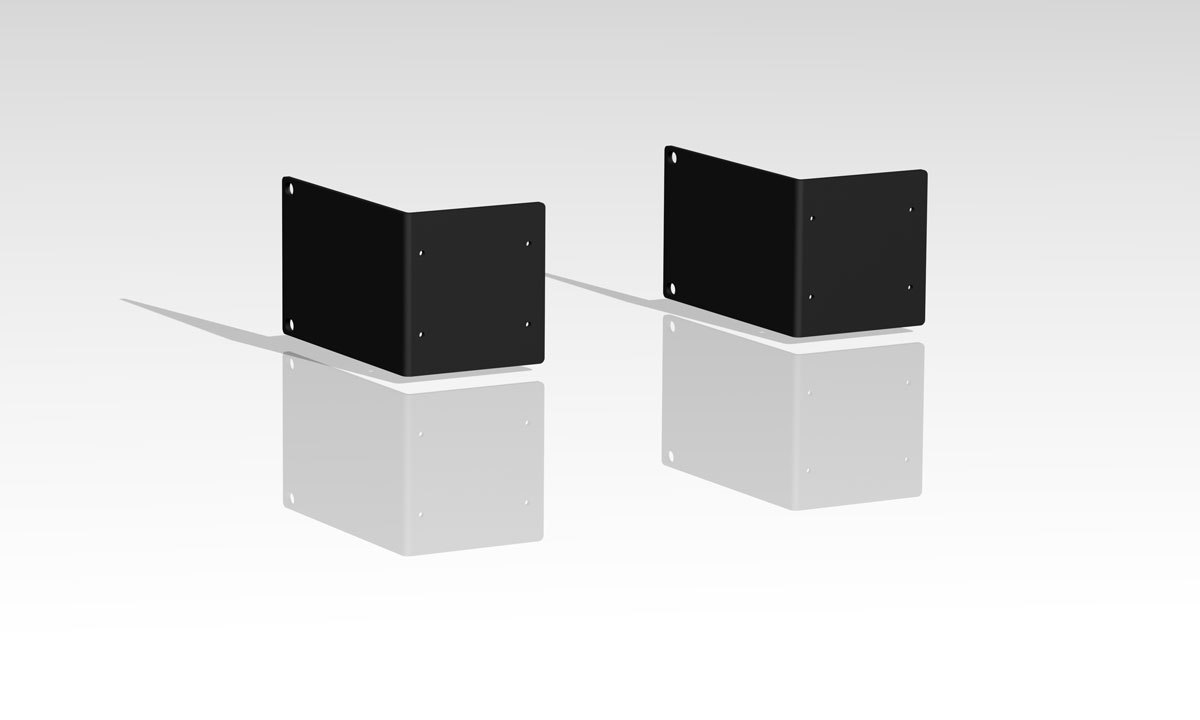

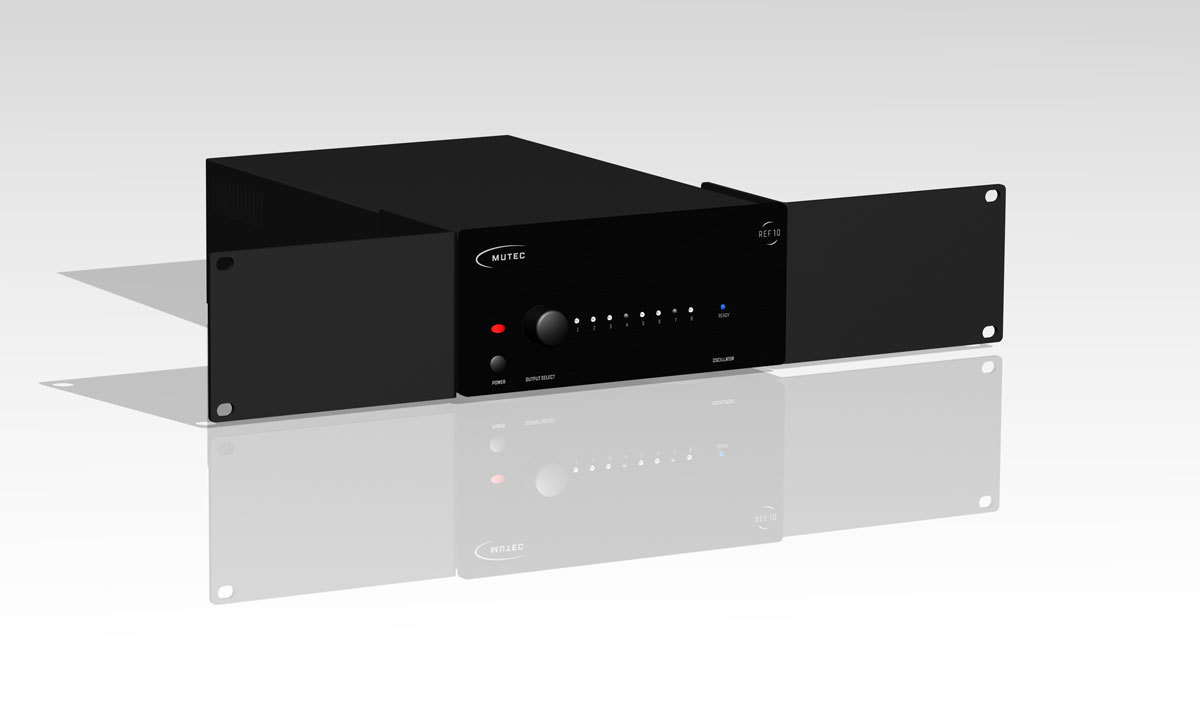

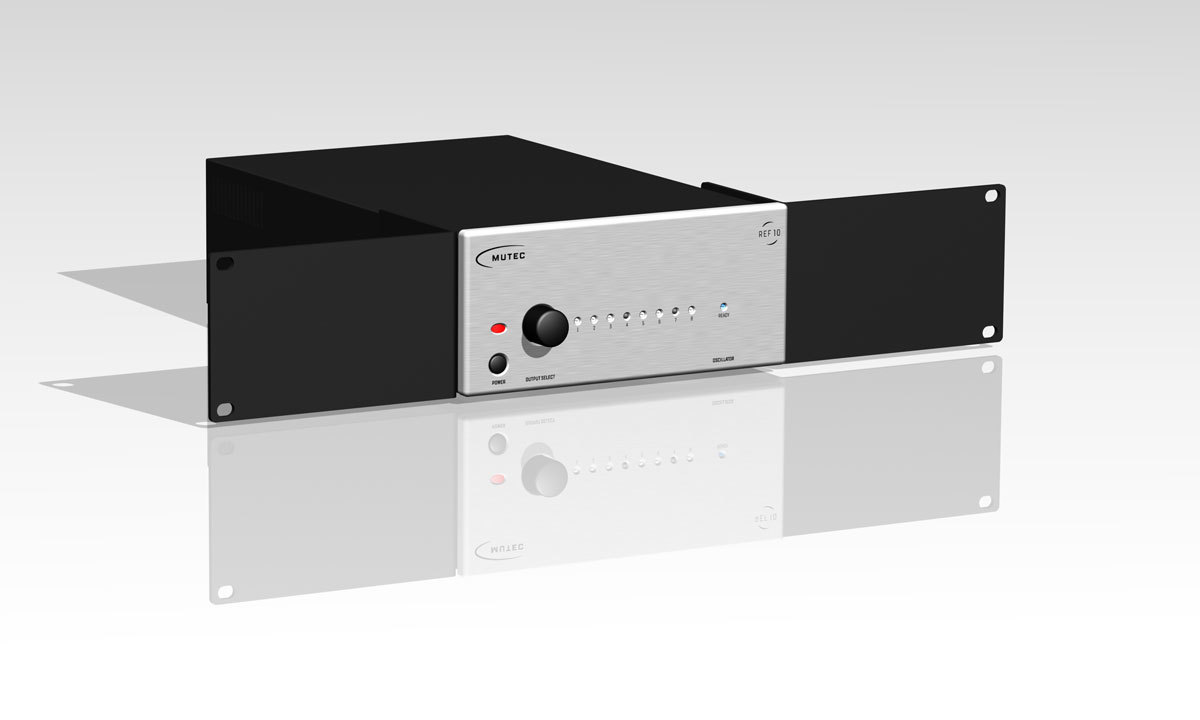

ラックマウント金具
MW-07/19 円(税抜円)

MW-07-19 MW-07-19_REF10 Aluminum MW-07-19_REF10 Black

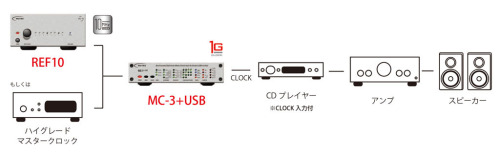

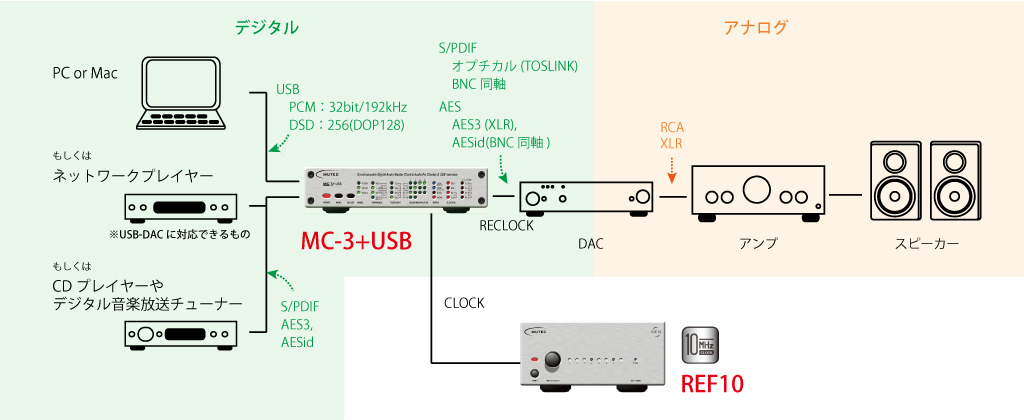

接続例①:USBオーディオやデジタルオーディオを1Gクロックテクノロジーでリクロックして、デジタル出力が可能。
REF10&MC-3+USB接続例1

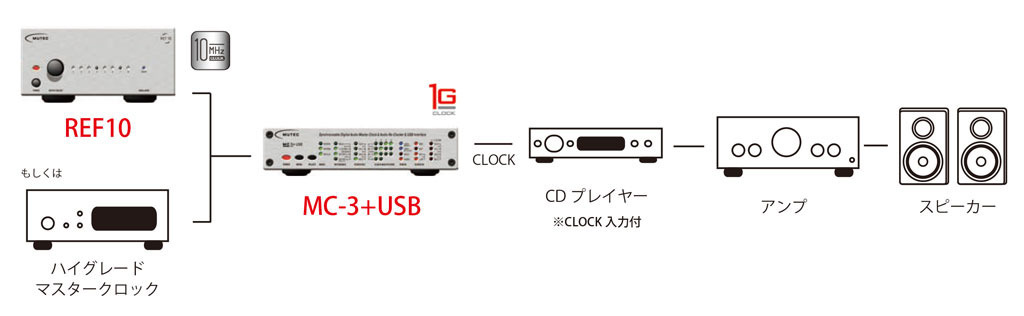

接続例②:外部クロック(10MHz可)入力に1Gクロックテクノロジーをかけ、より低ジッター・低ノイズの高音質に。
REF10&MC-3+USB_接続例②

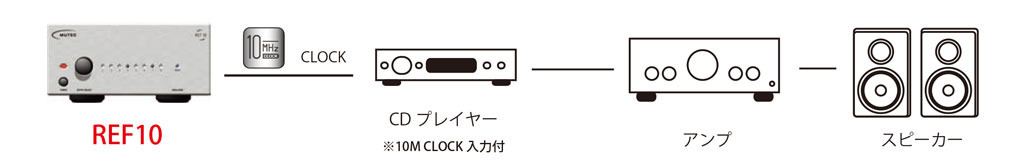

接続例③:既存のシステムに、REF10 を単独で追加してもOK。
REF10_接続例③

●リーフレット
オレンジダウンロード

●取扱説明書
取説DOWNLOAD

アイウエオ順
アバック沖縄店 沖縄県那覇市銘苅323-1

098-943-9178

㈱逸品館
  逸品館 1号館 大阪府大阪市浪速区日本橋西1-7-28 常盤ビル 06-6644-9101
  逸品館 3号館 大阪府大阪市浪速区日本橋5-15-8-25 大宝ビル6F

06-6636-2917

オリオスペック  東京都千代田区外神田2-3-6 成田ビル2階

03-3526-5777

クサカベ電機㈱ 東京都八王子市大和田町6-24-8

042-642-5190

(株)サンバレー 愛知県刈谷市広小路4丁目201番地

0566-24-6881

仙台のだや 宮城県仙台市青葉区北目町5-3

022-266-7761

●Philewebに記事が掲載されました。
「Roon対応で使いこなしの幅が広がる!MUTECのクロックシリーズを検証」(※外部サイトに移動します)
